Alimentation électrique d’une climatisation split : circuit, section et protection

Une climatisation fixe ne se branche pas sur une prise : elle demande sa propre ligne depuis le tableau. Le principe est toujours le même, mais la section, le calibre et le câble de liaison entre les deux unités dépendent du modèle : c’est la notice d’installation du fabricant qui décide. Voici ce que disent les guides de la NF C 15-100, ce qu’on lit dans une notice réelle, le trajet type de l’alimentation et la répartition des rôles entre électricien et frigoriste.

Ce que demandent la norme et les notices

Un circuit dédié, pas une prise

Le guide Hager de la NF C 15-100 (mise à jour 2024) range la climatisation et la pompe à chaleur parmi les applications qui reçoivent chacune leur circuit spécialisé : une ligne qui part du tableau et n’alimente que cet appareil. Les notices vont dans le même sens. Celle des unités extérieures Daikin RXM demande d’utiliser un circuit d’alimentation spécifique, jamais partagé avec un autre appareil.

Seul le climatiseur mobile se branche sur une prise de courant. Un split, même petit, se raccorde en fixe.

Un différentiel 30 mA de type A ou F

Le circuit est placé sous un interrupteur différentiel 30 mA, comme les autres circuits du logement. Reste à choisir son type. Dans son guide de la révision 2024 de la norme, Legrand retient le type A pour un climatiseur ou une pompe à chaleur, indique le type F comme également compatible, et ne retient pas le type AC. Hager décrit le type F comme conçu pour les équipements à variateur de vitesse monophasé, climatisation et pompe à chaleur comprises.

La notice a le dernier mot. Celle de Daikin impose un dispositif de protection contre les fuites à la terre et renvoie, pour son choix, à la législation en vigueur. Si la notice de votre appareil demande un type précis, c’est celui-là qu’il faut poser.

Un dispositif de coupure omnipolaire

La notice Daikin exige un disjoncteur à déconnexion omnipolaire, avec une séparation des contacts d’au moins 3 mm. Phase et neutre doivent donc être coupés ensemble : un appareil qui ne couperait que la phase ne convient pas. Vérifiez ce point sur la fiche du disjoncteur choisi.

Section de câble et calibre : lire la notice

Il n’existe pas de tableau universel « puissance = calibre » : un split de 3,5 kW de froid absorbe bien moins de 3,5 kW électriques, et chaque fabricant donne sa propre recommandation. Voici ce qu’indique le guide d’installation des unités extérieures Daikin RXM de 2 à 3,5 kW, à titre d’exemple :

Ces valeurs changent d’une marque, d’une puissance et d’une génération à l’autre : lisez toujours la notice de votre unité extérieure.

Comment passer de la notice au tableau

• Section : 2,5 mm² est la section d’un circuit spécialisé dans les guides de la norme, et le minimum demandé par la notice ci-dessus. Sur une ligne longue, vérifiez la chute de tension : la section peut devoir augmenter.
• Calibre : prenez celui que recommande la notice. Si ce calibre n’existe pas dans votre gamme de disjoncteurs, n’arrondissez pas de vous-même au calibre supérieur : demandez au fabricant ou à l’installateur lequel retenir. Dans tous les cas, le disjoncteur doit aussi protéger le câble : 20 A au plus sur du 2,5 mm².
• Courbe : la courbe C est l’usage. Nos conseils sont dans l’article quel disjoncteur pour un climatiseur.

Multisplit et grosses puissances

Un multisplit (une unité extérieure, plusieurs unités intérieures) reste alimenté par une seule ligne vers l’unité extérieure, avec une section et un calibre propres à chaque modèle. Au-delà de 2,5 mm², la section se calcule (voir choisir la section de câble). Les gros systèmes peuvent exister en triphasé : c’est alors la notice et le type d’abonnement qui décident.

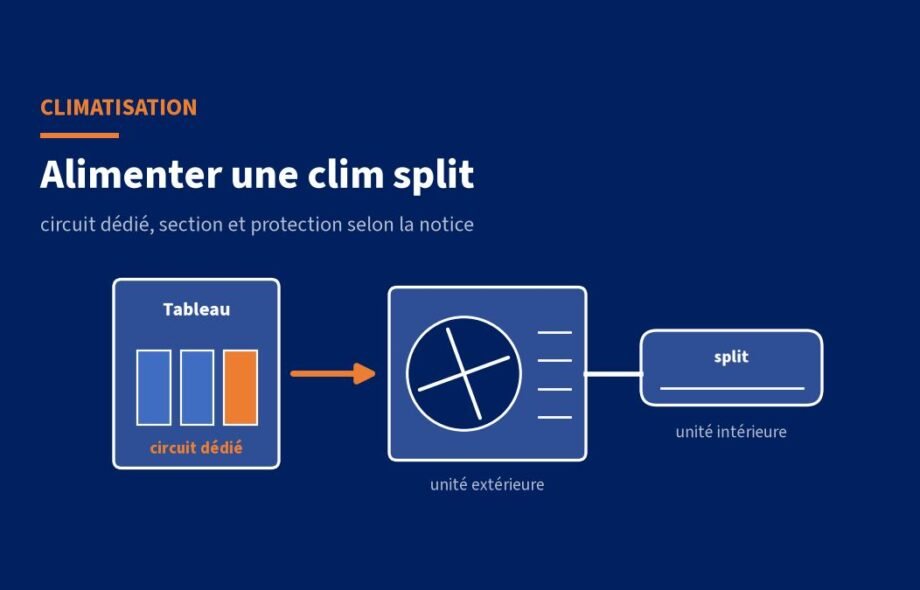

Le trajet de l’alimentation, du tableau à l’unité intérieure

Sur un monosplit mural comme ceux pris en exemple, le trajet est le suivant :

1. Tableau électrique : interrupteur différentiel 30 mA, puis disjoncteur phase et neutre dédié à la clim.
2. Ligne d’alimentation : 3 conducteurs (phase, neutre, terre) jusqu’à l’unité extérieure. Daikin demande un câble multiconducteur en cuivre et cite le type H05RN-F ; la partie posée dehors doit être prévue pour l’extérieur.
3. Interrupteur-sectionneur près de l’unité extérieure (voir plus bas).
4. Bornier de l’unité extérieure : phase, neutre et terre sur le bornier d’alimentation.
5. Câble d’interconnexion vers l’unité intérieure.

Attention à ce point : la notice Daikin interdit de brancher l’alimentation sur l’unité intérieure, sous peine de décharge électrique ou d’incendie. D’autres modèles peuvent être prévus autrement. Daikin le rappelle : tout le câblage se fait d’après le schéma de câblage fourni avec l’appareil.

Le câble de liaison entre unité intérieure et extérieure

Sur les monosplits Daikin pris en exemple, le câble d’interconnexion est un câble à 4 conducteurs de 1,5 à 2,5 mm², de type H05RN-F. Il se raccorde borne pour borne, d’après le schéma de câblage de l’appareil.

Les précautions que donne la notice :

• pas de rallonge ni de connexion en étoile ; un fil à conducteur toronné reçoit une borne à sertir à son extrémité ;
• un câble multiconducteur pour l’alimentation, pas des fils séparés ;
• le fil de terre plus long que les autres entre le serre-câble et la borne ;
• la terre sur le circuit de terre de l’installation, jamais sur une canalisation ;
• aucun autre appareil (pompe de relevage par exemple) sur le bornier de transmission ;
• le câble d’interconnexion tenu à l’écart des tuyaux en cuivre non isolés, qui deviennent très chauds.

Faut-il un interrupteur près de l’unité extérieure ?

La notice Daikin demande qu’un interrupteur principal, ou un autre moyen de coupure séparant tous les pôles, soit installé dans le câblage fixe. Le disjoncteur omnipolaire du circuit répond à cette demande. Les installateurs ajoutent le plus souvent un interrupteur-sectionneur étanche en vue de l’unité extérieure, ou un dispositif cadenassable : la personne qui intervient sur le ventilateur ou le compresseur met l’unité hors tension sous ses yeux et sait que personne ne la remettra en marche depuis le tableau. C’est un usage du métier ; nous ne l’avons pas lu comme une obligation dans les documents cités en fin d’article.

Ce sectionneur ne remplace pas le disjoncteur du tableau : il vient en plus. Choisissez un modèle prévu pour l’extérieur, d’un calibre au moins égal à celui du disjoncteur.

Qui fait quoi : électricien ou frigoriste ?

Le ministère de la Transition écologique le formule ainsi : le détenteur d’un équipement doit faire procéder à son installation, c’est-à-dire à la mise en liaison des parties contenant des fluides, par un opérateur attesté. L’attestation de capacité est prévue par l’article R. 543-99 du Code de l’environnement. Les distributeurs, de leur côté, ne peuvent vendre un équipement préchargé qu’à un opérateur attesté ou à une personne qui a conclu un contrat d’installation avec un tel opérateur. Un particulier peut donc préparer l’alimentation électrique, mais ne doit pas ouvrir ni raccorder le circuit frigorifique. Pour la répartition des métiers, voir aussi la frontière entre électricien, chauffagiste et climaticien.

Les erreurs à éviter

• Brancher le split sur une prise ou sur un circuit de prises existant.
• Alimenter l’unité intérieure alors que la notice demande d’alimenter l’extérieure (ou l’inverse).
• Rallonger le câble d’interconnexion avec des dominos dans une goulotte.
• Choisir un calibre « au jugé » sans lire la notice.
• Placer la clim sous un différentiel de type AC.
• Oublier la terre de l’unité extérieure, ou la raccorder sur une canalisation.
• Ouvrir le capot d’une unité qui vient d’être coupée sans attendre la décharge des condensateurs.

Questions fréquentes

Peut-on brancher une clim sur une prise ?

Seulement un climatiseur mobile. Une climatisation split se raccorde en fixe sur un circuit dédié depuis le tableau.

Quel disjoncteur pour une clim de 3,5 kW ?

Celui qu’indique la notice du modèle. Exemple : Daikin recommande 13 A pour son unité RXM35R. Sur un circuit en 2,5 mm², le calibre ne dépasse jamais 20 A. Le détail est dans notre article quel disjoncteur pour un climatiseur.

Quel différentiel pour une climatisation ?

Un 30 mA de type A, ou de type F. Le type AC n’est pas retenu pour un climatiseur dans le guide Legrand de la norme révisée en 2024. Si la notice de l’appareil précise un type, suivez-la.

L’alimentation se fait-elle sur l’unité intérieure ou extérieure ?

Sur l’unité extérieure pour les monosplits Daikin cités ici, qui alimente ensuite l’unité intérieure par le câble d’interconnexion. D’autres modèles peuvent être prévus autrement : seul le schéma du fabricant fait foi.

Une clim réversible est-elle une pompe à chaleur ?

Oui, c’est une pompe à chaleur air-air. Les règles d’alimentation sont les mêmes. Voir notre guide de l’installation d’une pompe à chaleur air-air et le choix du disjoncteur de pompe à chaleur.

Sources

• Daikin, guide de référence installateur des unités RXM20R, RXM25R et RXM35R (série split R32) : circuit d’alimentation spécifique, câbles, disjoncteur recommandé, coupure omnipolaire, attente de 10 minutes, alimentation interdite sur l’unité intérieure.
• Legrand, NF C 15-100, révision du 23 août 2024, points clés : tableau « Bien choisir son interrupteur différentiel ».
• Hager, guide de la NF C 15-100 (mise à jour 2024) : circuits spécialisés pour la climatisation et la pompe à chaleur, différentiel de type F, section et calibre des circuits.
• Ministère de la Transition écologique, Substances à impact climatique, fluides frigorigènes : installation par un opérateur attesté, vente des équipements préchargés.
• Code de l’environnement, article R. 543-99, reproduit par l’OPPBTP : attestation de capacité des opérateurs.
