Pont entre différentiel et disjoncteurs : fil, peigne ou borne d’alimentation ?

Le cas est courant dans un tableau divisionnaire, ce tableau secondaire alimenté depuis le tableau principal. L’arrivée est en 10 mm², l’interrupteur différentiel est posé, les disjoncteurs sont peignés, et la borne d’alimentation du peigne n’est pas encore livrée. Peut-on faire la liaison avec une chute de fil de 10 mm² ?

Pourquoi le peigne ne suffit-il pas toujours ?

Dans une rangée classique, le peigne horizontal, barre de cuivre isolée munie de dents, part des bornes de sortie du différentiel et alimente tous les disjoncteurs. Il ne convient plus quand :

• le différentiel a sa sortie en bas (voyez le branchement de l’interrupteur différentiel) ;
• le différentiel et les disjoncteurs ne sont pas de la même marque, et les dents ne tombent pas en face des bornes (voyez le mélange des marques dans le tableau) ;
• le différentiel n’est pas en tête de rangée, la rangée se prolonge sur le rail du dessous, ou le peigne a été coupé trop court.

Il faut alors amener le courant au peigne par un fil. La pièce prévue pour cela s’appelle borne d’arrivée, borne de raccordement ou borne d’alimentation de peigne selon les marques. Le peigne et cette borne, du même fabricant, sont la solution à retenir. Le fil qui les relie au différentiel reste court ; sa section et ce que chaque borne admet se lisent dans les fiches des fabricants.

Que dit la norme NF C 15-100 sur cette liaison ?

Elle en parle dans une annexe informative, l’annexe E de sa partie 10-1, consacrée aux conditions de réalisation des liaisons dans les tableaux. Nous ne l’avons pas lue dans la norme elle-même : nous reprenons le relevé qu’en a fait l’auteur du site, électricien, dans l’article sur le branchement de l’interrupteur différentiel, où l’extrait figure en entier. Ce relevé n’indique pas l’édition de la norme.

D’après ce relevé, pour la liaison en amont, entre l’entrée du tableau et les différentiels, l’annexe admet les dispositifs préfabriqués ou les conducteurs isolés. Pour la liaison entre le différentiel et les disjoncteurs qu’il protège, elle ne prévoit que des « dispositif[s] de liaison préfabriqués (ex. barres de pontage, répartiteurs, peignes) », qui permettent de repérer la phase et le neutre, choisis et posés selon les instructions de leur fabricant. Le fil n’y figure pas.

Une annexe informative n’a pas valeur d’exigence. C’est pourtant l’indication que donne la norme, et nous la suivons : la solution à retenir est le peigne du fabricant, branché directement sur le différentiel ou, à défaut, alimenté par la borne d’alimentation du même fabricant, l’un et l’autre posés selon leur notice. Le pont en fil s’écarte de cette indication. Certaines fiches de fabricants le décrivent, celles de Legrand et de Hager citées dans cet article : il reste un pis-aller documenté, pas l’égal du peigne. Avec une borne d’alimentation, il se réduit aux deux fils courts qui vont du différentiel à la borne. Sans elle, c’est le fil serré avec la dent du peigne, que seule la notice du disjoncteur peut permettre.

Quelle section pour le pont, et le 10 mm² est-il correct ?

Oui, si l’arrivée est elle-même en 10 mm² et correctement protégée. Deux phrases lues chez un fabricant, puis ce que nous en déduisons :

• Lu chez Legrand, pour la ligne. Le disjoncteur qui protège l’alimentation d’un tableau secondaire doit être adapté à la section du câble : « pour un câble de 10 mm², il faut un disjoncteur ≤ 40 A », placé au départ, dans le tableau principal.
• Lu chez Legrand, pour le différentiel. L’interrupteur différentiel doit être protégé contre les surcharges par un disjoncteur ou un fusible « ayant au maximum la même intensité nominale ». Un différentiel 40 A derrière un disjoncteur de 40 A ou moins convient, pas derrière un calibre plus fort.
• Notre déduction. Le pont est traversé par le même courant que l’arrivée et dépend du même disjoncteur de départ. Un pont de la section de l’arrivée est donc protégé comme elle. C’est un raisonnement, pas une phrase lue dans un guide de la norme.

D’où la règle pratique : le pont n’est jamais plus fin que l’arrivée. Si l’arrivée a été grossie à cause de la distance (16 mm² sous un disjoncteur de 32 A, par exemple), c’est le calibre du disjoncteur de départ qui compte : faites valider la section du pont par un électricien.

L’usage du métier est de câbler en 10 mm² un différentiel 40 A et en 16 mm² un différentiel 63 A. Une habitude d’électricien, cohérente avec le matériel (peignes Legrand HX³ : 63 A, en 10 ou 16 mm² de cuivre selon la référence ; barres de pontage Hager phase + neutre KB163 : 63 A, en 10 mm²), que nous n’avons pas lue sous forme de règle dans un guide de la norme.

Reste à vérifier que les bornes acceptent ce fil. Chacune n’admet que ce que sa fiche annonce :

Conséquence pratique : le 16 mm² souple dépasse ce qu’admettent les bornes à vis de ce différentiel 40 A et des disjoncteurs à vis cités. Et il n’existe pas de montage « en attendant » : soit la liaison respecte les notices et elle peut rester, soit on ne remet pas le courant.

Peut-on serrer un fil et une dent de peigne dans la même borne ?

Cela dépend du disjoncteur, et la réponse est dans sa notice. Sur le disjoncteur à vis Legrand du tableau, le fabricant l’autorise et fixe les conditions : un seul fil, souple, sans embout, de 10 mm², avec la dent. La fiche de 2018 et sa mise à jour de février 2023 l’écrivent dans les mêmes termes. Un fil rigide ou un embout à cet endroit sortent de ce qu’elle prévoit. Même prévu par la fiche, ce montage reste un pis-aller : la borne d’alimentation du fabricant lui est préférable.

Dans ce cas, serrez au couple indiqué puis tirez sur le fil et sur le peigne : rien ne doit bouger. Sur la règle générale, voyez le nombre de fils sous un disjoncteur.

Fil rigide ou souple, avec ou sans embout ?

En 10 mm², deux fils de câblage existent : le H07V-R, rigide, et le H07V-K, souple, plus facile à cintrer. Sous une borne à vis, le souple se monte en principe avec un embout de câblage serti.

Deux exceptions chez Legrand. Avec le peigne dans la même borne, la fiche demande un fil souple sans embout. Et la page du catalogue en ligne de la borne d’arrivée pour peigne (une fiche produit, pas une notice de pose) l’annonce pour conducteur massif ou multibrins, pas pour conducteur « à fil fin » : le rigide H07V-R y est le choix prudent, à confirmer sur la notice livrée avec la borne.

Borne d’alimentation, peigne vertical, répartiteur : que choisir ?

Par ordre de préférence : le peigne seul, puis le peigne alimenté par la borne de son fabricant. Le fil serré avec la dent du peigne vient en dernier (voir ce que dit l’annexe de la norme).

Pourquoi ne pas repiquer de disjoncteur en disjoncteur ?

Le repiquage, c’est le fil qui entre dans le premier disjoncteur et repart de la même borne vers le suivant. À écarter :

• la borne du premier disjoncteur porte le courant de toute la rangée ;
• avec deux fils par borne, la fiche du disjoncteur à vis Legrand limite la section à 6 mm² en rigide et 4 mm² en souple, loin du 10 mm² de l’arrivée ;
• un seul serrage raté touche tous les disjoncteurs qui suivent.

Sur le disjoncteur Legrand à bornes automatiques, la question ne se pose pas : la borne du haut ne reçoit que le peigne, et la fiche écrit « Repiquage interdit » pour les bornes du bas.

Comment réaliser le pont, étape par étape ?

Ces étapes valent pour le montage de repli, le peigne alimenté par la borne de son fabricant. Si le peigne peut se brancher directement sur le différentiel, c’est lui qu’il faut poser, sans fil.

1. Coupez le disjoncteur général, et le disjoncteur qui alimente le tableau divisionnaire dans le tableau principal.
2. Vérifiez l’absence de tension sur les bornes du différentiel avec un appareil adapté, selon la procédure de vérification.

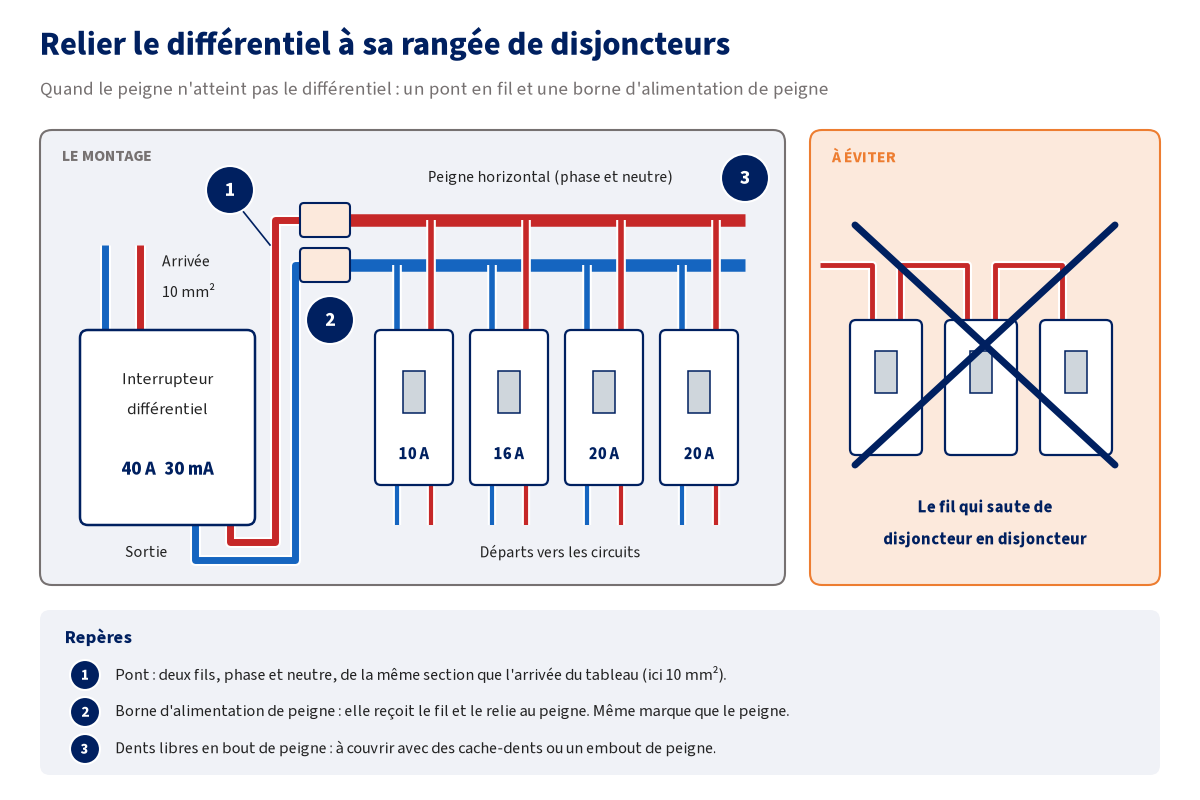

3. Posez la borne d’alimentation sur le peigne, du côté le plus proche du différentiel pour un pont court (chez Legrand, elle « s’installe à l’arrière du peigne » ; sinon suivez le dessin de la notice), puis coupez deux fils assez longs pour former une courbe sans tension mécanique.
4. Dénudez à la longueur indiquée par le fabricant. Fil souple sous vis : embout serti, sauf indication contraire de la notice.
5. Serrez au couple indiqué, en respectant le repérage N des bornes.

Avant de refermer : aucun cuivre visible, aucune dent de peigne à nu, un fil qui ne bouge pas quand on tire, phase et neutre non croisés. Reposez le capot du tableau, remettez sous tension, puis appuyez sur le bouton test du différentiel : il doit déclencher.

Si vous n’avez pas de vérificateur d’absence de tension, si vous ne retrouvez pas les notices, si une borne a déjà chauffé ou si le tableau est en triphasé, confiez cette liaison à un électricien.

Questions fréquentes

Quelle section de câble entre l’interrupteur différentiel et les disjoncteurs ?

Au minimum celle du câble qui alimente le différentiel, car le pont dépend du même disjoncteur en amont. Derrière une arrivée en 10 mm², on ponte en 10 mm², après avoir vérifié sur les notices que les bornes acceptent cette section.

Peut-on remplacer le peigne par du fil électrique ?

Non, le fil ne vaut pas le peigne. Pour la liaison entre le différentiel et les disjoncteurs, l’annexe E de la NF C 15-100, informative, prévoit des dispositifs préfabriqués posés selon la notice de leur fabricant. Le fil ne sert qu’à amener le courant du différentiel à la borne d’alimentation du peigne, quand le peigne ne peut pas s’y brancher directement. Sans peigne, il faut un répartiteur modulaire et un fil par disjoncteur, pas un fil qui passe d’un appareil au suivant.

À quoi sert une borne d’alimentation de peigne ?

Elle reçoit un fil de forte section et le relie au peigne horizontal. Elle se choisit dans la marque et pour le modèle du peigne.

Le pont doit-il être fait sur la phase et sur le neutre ?

Oui. L’interrupteur différentiel compare le courant de la phase et celui du neutre : les deux doivent passer par lui. Il faut donc deux fils, et deux bornes d’alimentation si les peignes de phase et de neutre sont séparés.

Sources

• Legrand, fiches techniques F01325FR/06, interrupteurs différentiels DX³-ID jusqu’à 40 A (2024), F01290FR/03, disjoncteur DNX³ à vis (2023), F04285FR/02, disjoncteur DNX³ à bornes automatiques (2024) et F04448FR-02, peignes horizontaux et bornes d’arrivée (2026).
• Legrand, questions fréquentes : quelle section de câble pour alimenter un tableau électrique.
• Legrand, page catalogue de la borne d’arrivée pour peigne d’alimentation.
• Hager, catalogue général, chapitre B, Coupure et protection.
• NF C 15-100, partie 10-1, annexe E (informative) : citée d’après le relevé de l’auteur du site, édition non précisée. Nous n’avons pas lu le texte de la norme.

Documents consultés le 8 octobre 2026. Les valeurs ne valent que pour les références nommées.
