Le schéma électrique du double va et vient (2 interrupteurs doubles)
Résumez cet article :
📅 Mis à jour le 21 juin 2026 — Vérifié NF C 15-100
- Le double va-et-vient = 2 circuits va-et-vient indépendants sur le même boîtier double, commandant chacun un luminaire depuis 2 points
- Protection obligatoire : disjoncteur 10A courbe C + différentiel 30mA (NF C 15-100)
- Entre les deux interrupteurs : câble H07VU 1,5 mm² à 3 conducteurs par circuit (phase + 2 navettes)
Le double va-et-vient est l’association de deux circuits va-et-vient indépendants montés sur un même boîtier double. Chaque circuit commande un luminaire distinct depuis deux points d’interrupteurs différents. Selon la norme NF C 15-100 (section 559.6), chaque circuit d’éclairage doit être protégé par un disjoncteur divisionnaire 10A associé à un interrupteur différentiel 30mA.
Va-et-vient simple, double et permutateur : les différences
| Type | Points de commande | Câble entre boîtiers | Usage typique |
|---|---|---|---|
| Simple allumage | 1 seul point | 2 fils (phase + neutre) | Chambre, bureau |
| Va-et-vient (1 circuit) | 2 points | 3 fils (phase + 2 navettes) | Couloir, escalier |
| Double va-et-vient | 2 points × 2 circuits | 3 fils × 2 circuits (ou câble 5G) | Salon (2 luminaires) |
| Permutateur (3+ points) | 3 points ou plus | 4 fils entre permutateurs | Long couloir, cage d’escalier |
Plan architectural du double va-et-vient
Le plan architectural ci-dessous montre deux circuits va-et-vient indépendants dans une même pièce. Chaque luminaire est commandé depuis deux interrupteurs distincts :
Plan architectural — double va-et-vient (2 circuits)

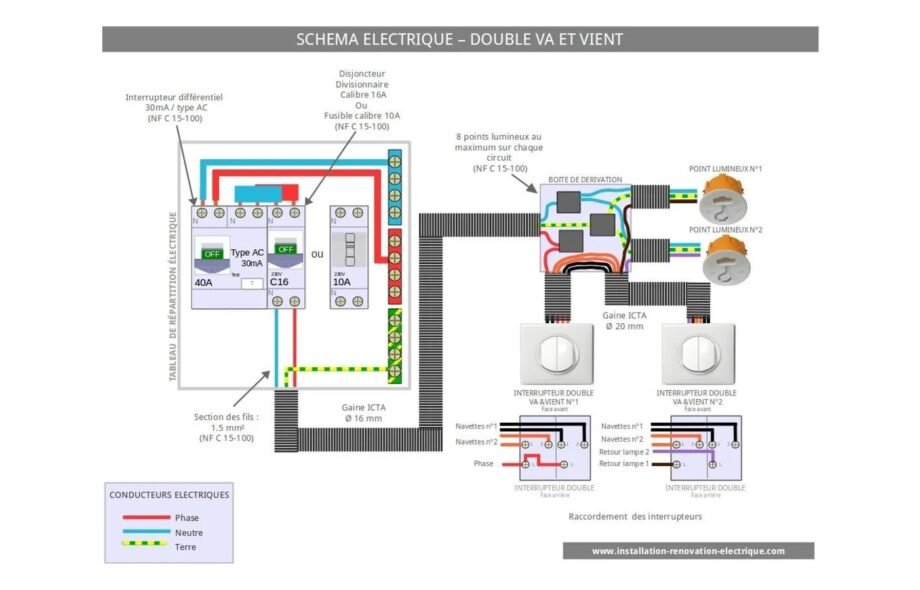

Schéma électrique du double va-et-vient
Le schéma de câblage ci-dessous correspond exactement au plan architectural. Chaque circuit est totalement indépendant : une coupure sur l’un n’affecte pas l’autre.
Schéma électrique complet du double va-et-vient
Matériel nécessaire
Liste complète du matériel pour réaliser les deux circuits va-et-vient :
| Composant | Spécification NF C 15-100 | Qté | Voir sur Amazon |
|---|---|---|---|
| Interrupteur double va-et-vient | 10A 250V, bornes à cage ou automatiques | 2 | → Amazon |
| Câble H07VU 1,5 mm² (3G) | 3 conducteurs, section minimale éclairage NF C 15-100 | 2× longueur à câbler | → Amazon |
| Boîtier double encastrable | Profondeur ≥ 40 mm, IP20 minimum | 2 | → Amazon |
| Disjoncteur 10A courbe C | 1P+N, pouvoir de coupure ≥ 3 000 A | 1 ou 2 | → Amazon |
| Différentiel 30mA type AC | 40A ou 63A selon rang dans tableau | 1 (peut protéger plusieurs circuits) | → Amazon |
| Boîte de dérivation IP30 | Couvercle vissé, accessible sans outil de démontage | Selon plan | → Amazon |
Comment câbler un double va-et-vient — étapes
- Mettre hors tension — Couper le disjoncteur au tableau et vérifier l’absence de tension avec un testeur ou un VAT (Vérificateur d’Absence de Tension). Ne jamais travailler sous tension sans habilitation électrique.
- Poser les boîtiers doubles — Installer les deux boîtiers encastrables aux deux points de commande prévus. Respecter la hauteur réglementaire : entre 0,90 m et 1,30 m du sol fini (NF C 15-100).
- Tirer les câbles — Pour chaque circuit va-et-vient, tirer un câble H07VU 1,5 mm² 3 conducteurs entre les deux boîtiers. Astuce pro : utilisez un seul câble 5 conducteurs pour les deux circuits simultanément.
- Raccorder le 1er interrupteur — Connecter la phase (fil noir ou marron issu de la boîte de dérivation) à la borne commune L de chaque mécanisme va-et-vient du premier boîtier. Les deux navettes vont sur les bornes 1 et 2.
- Raccorder le 2ème interrupteur — Connecter les deux navettes (bornes 1 et 2) depuis le premier boîtier. Le fil de la borne commune L du deuxième interrupteur repart vers le luminaire correspondant.
- Raccorder les luminaires — Relier le conducteur de retour (commun du 2ème interrupteur) à chaque luminaire avec le conducteur neutre bleu, depuis la boîte de dérivation.
- Vérifier le serrage et la continuité — Serrer toutes les bornes, tirer légèrement sur chaque fil. Utiliser un multimètre pour vérifier la continuité avant de refermer les boîtiers.
- Tester avant fermeture — Remettre sous tension, tester le fonctionnement depuis les deux points pour chaque circuit. Refermer les boîtiers uniquement si tout fonctionne.
Erreurs à ne pas faire
- Confondre la borne commune (L) avec les navettes — C’est l’erreur n°1. La borne L reçoit la phase (ou le retour luminaire sur le 2ème interrupteur). L’inverser avec une navette bloque le fonctionnement depuis l’un des deux points.
- Tirer seulement 2 conducteurs entre les boîtiers — Un va-et-vient nécessite impérativement 3 conducteurs entre les deux positions (phase + navette 1 + navette 2). Avec 2 fils, c’est physiquement impossible à faire fonctionner.
- Protéger sur un disjoncteur 16A — Les circuits éclairage sont limités à 10A (300 VA) selon NF C 15-100. Un 16A est autorisé uniquement sur un circuit mixte prise/lumière dans certains cas spécifiques.
- Omettre le conducteur de protection PE — Même pour un interrupteur en matière plastique, le PE doit être raccordé si le boîtier ou la plaque comporte une borne de terre.
- Ne pas étiqueter les fils avant démontage — En rénovation, toujours photographier et étiqueter chaque fil avant de démonter. Une heure de diagnostic pour une navette inversée, ça coûte cher.
- Utiliser du câble souple (HO5VV-F) en encastré — En installation encastrée dans une paroi, seul le câble rigide H07VU est autorisé par la NF C 15-100.
Conseils de professionnels
- Câble 5 conducteurs pour 2 circuits — En neuf, tirez directement un câble 5G1,5 (5 conducteurs 1,5 mm²) entre vos deux boîtiers : une seule gaine, deux circuits, beaucoup plus propre en fouillot ou en saignée.
- Préférez les bornes automatiques (à ressort) — Sur des navettes en 1,5 mm², les bornes automatiques type Wago ou Schneider Odace sont plus fiables dans le temps que les bornes à vis. Moins de desserrage au fil des années.
- Repérez vos navettes avec du marquage — Un bout de chatterton rouge sur la navette 1 et orange sur la navette 2 : indispensable pour le dépannage 5 ans plus tard.
- Testez avant de plâtrer — En rénovation lourde (saignées), testez systématiquement avant de reboucher. Un faux contact sous plâtre = arrachage de cloison.
- En rénovation ancienne installation — Si les fils existants sont en rouge/blanc/noir (ancienne norme), vérifiez les sections au pied à coulisse. Les câbles d’avant 1990 sont souvent en 0,75 ou 1 mm² : non conformes et à remplacer.
Vidéo : câblage du va-et-vient expliqué
Retrouvez ci-dessous une explication vidéo du câblage va-et-vient par un électricien professionnel :
📺 Si cette vidéo ne correspond pas exactement au double va-et-vient, rechercher « câblage double va et vient » sur @lesdisjonctes ou @jeremy.lazzari
Questions fréquentes sur le double va-et-vient
Quelle est la différence entre un double va-et-vient et un permutateur ?
Le double va-et-vient contient deux circuits va-et-vient indépendants, commandant chacun un luminaire différent depuis 2 points. Le permutateur permet de commander un seul luminaire depuis 3 points ou plus, en intercalant un ou plusieurs permutateurs entre les deux interrupteurs va-et-vient.
Quel câble utiliser pour un double va-et-vient ?
Câble H07VU 1,5 mm² à 3 conducteurs par circuit (conducteur de phase + 2 navettes). Pour les deux circuits en une seule pose, vous pouvez utiliser un câble 5 conducteurs 1,5 mm² (5G1,5), plus pratique en installation neuve.
Quel disjoncteur pour protéger un circuit d’éclairage va-et-vient ?
Selon la norme NF C 15-100, un circuit d’éclairage est protégé par un disjoncteur 10A courbe C. Ce disjoncteur peut protéger jusqu’à 8 points lumineux LED (ou équivalent ≤ 300 VA par circuit). Deux circuits va-et-vient peuvent être protégés par le même disjoncteur 10A s’ils sont sur le même différentiel 30mA.
Peut-on câbler soi-même un double va-et-vient ?
En France, les travaux électriques dans son propre logement sont autorisés pour le propriétaire. Mais toute modification doit respecter la norme NF C 15-100 et peut être vérifiée par le CONSUEL (notamment en cas de vente ou de déclaration de travaux). Travaillez toujours hors tension, vérifiée avec un testeur.
Comment diagnostiquer un double va-et-vient qui ne fonctionne plus sur un côté ?
Vérifiez d’abord le disjoncteur et le différentiel. Ensuite ouvrez le boîtier qui ne répond plus et vérifiez : 1) la borne commune L bien serrée, 2) les navettes correctement connectées aux bornes 1 et 2. La cause est presque toujours un fil mal serré sur la borne L du second interrupteur — c’est la borne la plus sollicitée.
Sources et références normatives
- NF C 15-100 (édition 2023) — Installations électriques à basse tension, sections 553 (appareillage), 559 (luminaires) et 314 (circuits)
- Legrand — Guide NF C 15-100 — Prescriptions circuits éclairage et interrupteurs
- CONSUEL — Organisme de vérification de la conformité des installations électriques
📚 Schemas electriques connexes
Résumez cet article :
📖 Le glossaire de cet article
Les termes techniques abordés dans cet article, expliqués simplement.
- Disjoncteur — Un disjoncteur est un appareil de protection qui interrompt automatiquement le circuit en cas de surcharge (détection thermique par bilame) ou de cour…
- Habilitation Électrique — L'habilitation électrique est la reconnaissance formelle, par l'employeur, de la capacité d'un salarié à effectuer en sécurité des opérations définies…
- Interrupteur — Un interrupteur est un organe de commande qui ouvre ou ferme manuellement un circuit électrique pour allumer ou éteindre un ou plusieurs points lumineux.
- Interrupteur différentiel — Un interrupteur différentiel détecte la différence entre le courant entrant (phase) et le courant sortant (neutre) : dès qu'un courant de fuite s'étab…
- Multimètre — Le multimètre est l'instrument de mesure polyvalent incontournable en électricité : il regroupe en un seul boîtier la mesure de tension AC et DC, de c…
- Neutre — Le neutre est le conducteur électrique relié au point neutre du transformateur de distribution HTA/BT, mis à la terre en France dans le régime TT.
- Schéma électrique — Un schéma électrique est une représentation graphique symbolisée d'un circuit ou d'une installation, montrant les connexions entre composants à l'aide…
- Sous tension — Un conducteur, un équipement ou une installation est dit « sous tension » dès qu'une tension électrique est présente entre ses bornes accessibles et u…
- Tableau électrique — Le tableau électrique est le coffret centralisé qui regroupe l'ensemble des dispositifs de protection d'une installation : disjoncteurs divisionnaires…
- Travaux Électriques — Les travaux électriques regroupent toutes les opérations de création, modification, extension ou rénovation d'une installation électrique fixe : pose …
