Si vous me posiez la question suivante: “quel est pour toi l‘outil indispensable sur un chantier d’électricité?”

Je pourrais vous donner réponses suivantes:

  • Le multimètre
  • Le tournevis isolé
  • La pince à dénuder

Mais est ce que vous penseriez que je vous propose le mètre à mesurer, le télémètre laser ou encore le décamètre?

Chantier en électricité, une histoire de mesure et de précision:

Si je vous ai donné comme réponse les appareils de mesure, c’est que les distances à mesurer sur un chantier en électricité sont nombreuses et se doivent d’être précises au risque de perdre de la matière première, du temps et de l’argent.

Voici une liste non exhaustive des mesures qui peuvent être relevées sur un chantier en électricité:

  • Mesure de la distance pour l’alimentation électrique générale
  • Tracé et report du mètre fini
  • Positionnement des spots au plafond
  • Calcul d’un volume de pièce pour calculer la puissance d’un chauffage électrique
  • Mesure d’une goulotte pour incorporer dans la GTL
  • Détermination de la longueur d’une alimentation entre le tableau électrique et une boite de dérivation

Différentes mesures, différents outils

Si vous avez déjà fréquenté certains restaurants gastronomiques il arrive parfois qu’il y ait plusieurs couverts autour de l’assiette: pour chaque plat, un couvert différent.

De la même façon, pour chaque mesure sur un chantier, un outil différent

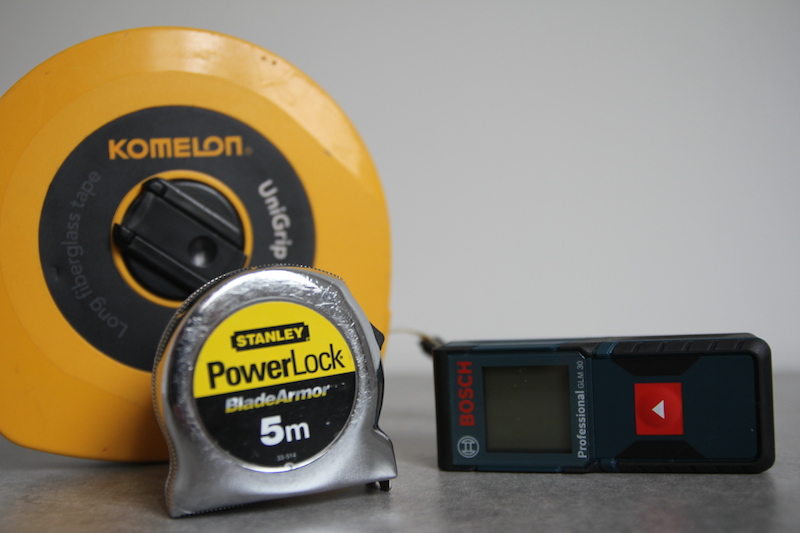

Sur la photo, vous pouvez voir les outils que j’utilise sur mes chantiers:

  • Mettre ruban 5m
  • Triple décamètre
  • Télémètre Laser Bosch GLM 30

Autant d’outil pour faire de simple mesure?

Avant d’aller plus loin et de répondre à cette question, il faut bien avoir à l’esprit deux choses:

Une mesure mal effectuée peut mener à une perte d’argent parfois conséquente:

Un exemple? La longueur de piste du Porte Avion Nucléaire Charles de Gaulle (il manquait 4 mètres pour pouvoir faire décoller un avion spécial)

Plus sérieusement, dans le cadre de la réalisation d’une installation électrique, le métré correspondant à la longueur du câble d’alimentation  doit se faire de façon précise:

  • Il ne faut pas être trop court au risque d’avoir à racheter un câble et de perdre de l’argent
  • Il ne faut pas non plus être trop long afin d’éviter de perdre de l’argent une fois de plus

Une mesure doit être réalisée “en une fois”:

Lorsque vous réalisez une mesure, il y a ce qu’on appelle en mesure physique une incertitude. Cette incertitude est quantifiable en accumulant les erreurs de mesure qui sont dues en partie à:

  • L’erreur de mesure sur l’appareil utilisé
  • L’erreur lors de la lecture de la mesure (si vous n’êtes pas bien aligné par exemple avec les graduations)

Si vous réalisez deux relevés successifs pour mesurer une distance, vous multipliez par deux les incertitudes.

Ainsi, si l’incertitude de mesure sur l’outil est de 1mm et l’incertitude de votre lecture est de 2mm, l’incertitude totale sera de 6mm.

Dans le cadre de la mesure d’une longueur d’alimentation électrique, c’est n’est pas grave, mais pour positionner un spot dans un couloir, c’est important!

Bref, vous l’aurez compris, chaque mesure doit se faire précisément. Et pour être précis, j’utilise des outils spécifiques à chaque mesure

Le décamètre:

En l’occurrence, j’utilise un triple décamètre. J’utilise ce dernier essentiellement pour la mesure des alimentations électriques (dans le cadre du raccordement électrique de type 2)

Le mètre ruban

Le mètre ruban est l’outil de mesure dont je me sers le plus souvent sur le chantier.

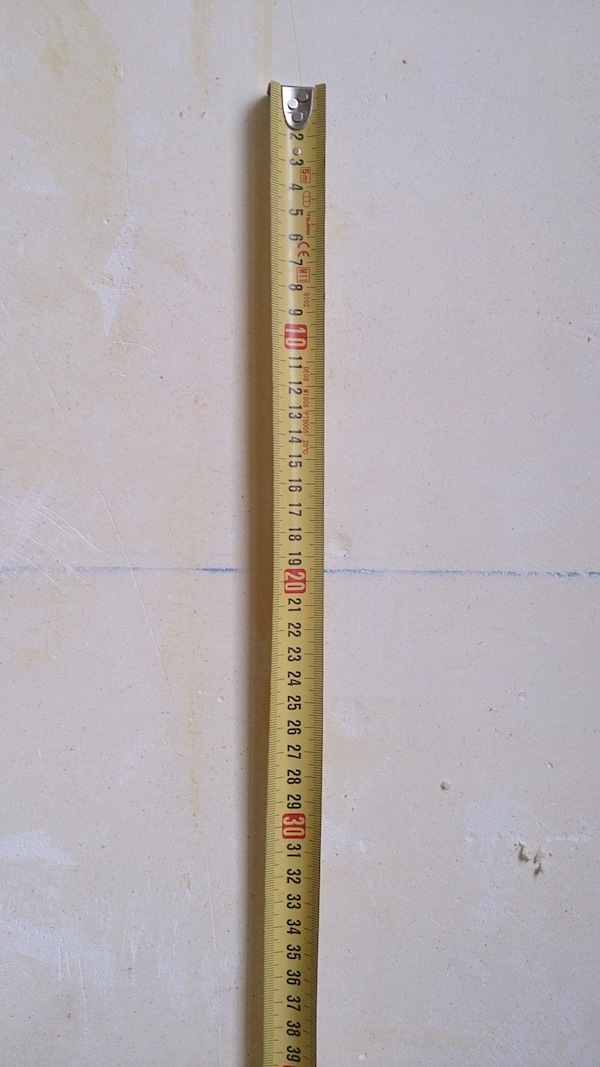

Il me sert à mesurer mes découpes de goulotte à positionner mes boites d’encastrement à la bonne hauteur avec le mètre fini (photo ci dessous)

J’ai choisi d’utiliser un “mètre” de 5M, qui s’avère être le meilleur compromis sur un chantier (3M trop court, 10M trop lourd et encombrant)

Le télémètre Laser

J’utilise le télémètre laser pour réaliser les mesures les plus fines (comme le positionnement des spots) mais également pour les mesures de volume dans les pièces pour calculer la puissance des radiateurs électriques

Zoom sur le télémètre Laser BOSCH GLM 30:

Il m’arrive parfois d’être un peu vieux jeu et de dire que les nouvelles technologies ne nous ont pas apporté que des bonnes choses.

Mais si il en est une sur les chantiers, c’est la technologie laser – niveau et télémètre.

Rien de plus pratique pour faire des mesures précises et rapides.

En ce qui concerne le télémètre, j’utilise de mon côté le télémètre laser Bosch GLM 30

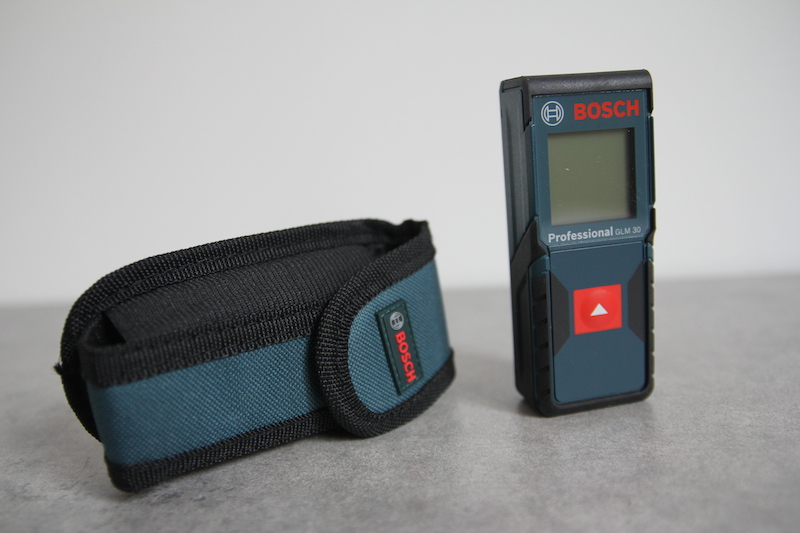

GLM30 Bosch

Comme vous pouvez le voir sur la photo ci dessus, il est livré avec un étui de protection scratch (qu’il est possible d’attacher à la ceinture).

La prise en main du télémètre est agréable avec des plastiques antidérapants, indispensable sur chantier.

Concernant la solidité et l’étanchéité (IP54), pas de souci à ce niveau dans la catégorie “Bosch Bleu” – gamme professionnelle

Utilisation et fonctionnement du télémètre laser GLM 30:

Rien de plus simple que de faire fonctionner le GLM30: il n’y a qu’un seul bouton.

bosch glm 30

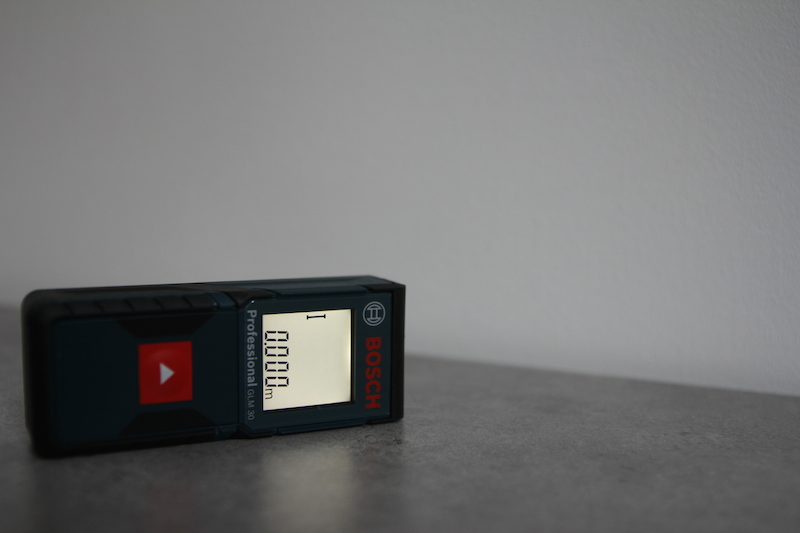

  1. Au premier appui, le télémètre Bosch GLM 30 se met en marche (Le laser n’est pas activé)
  2. Au second appui, le laser se met en marche. Il faut alors pointer la zone jusqu’à laquelle mesurer (la mesure est effective depuis le bas du télémètre)

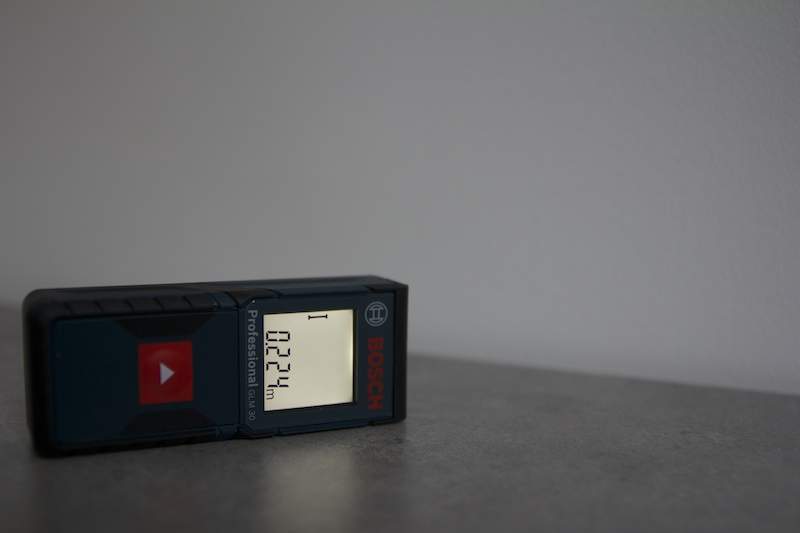

  3. Pour faire la première mesure, il faut appuyer sur le bouton (Laser activé)

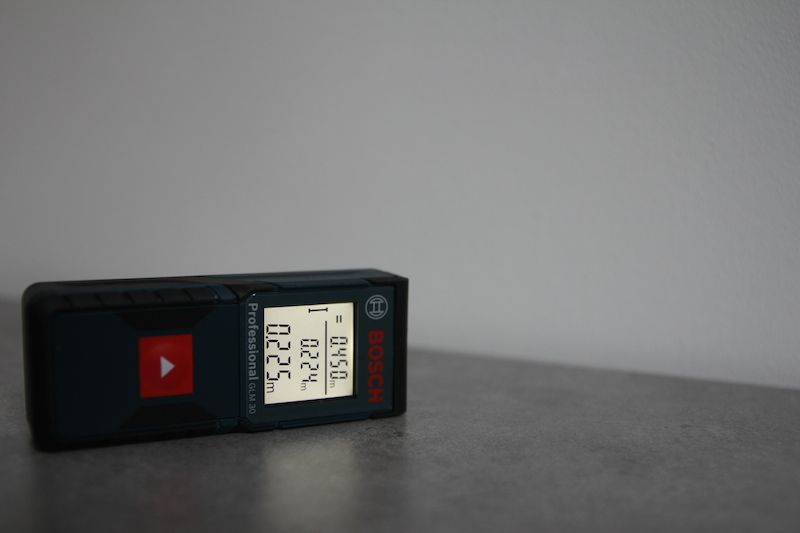

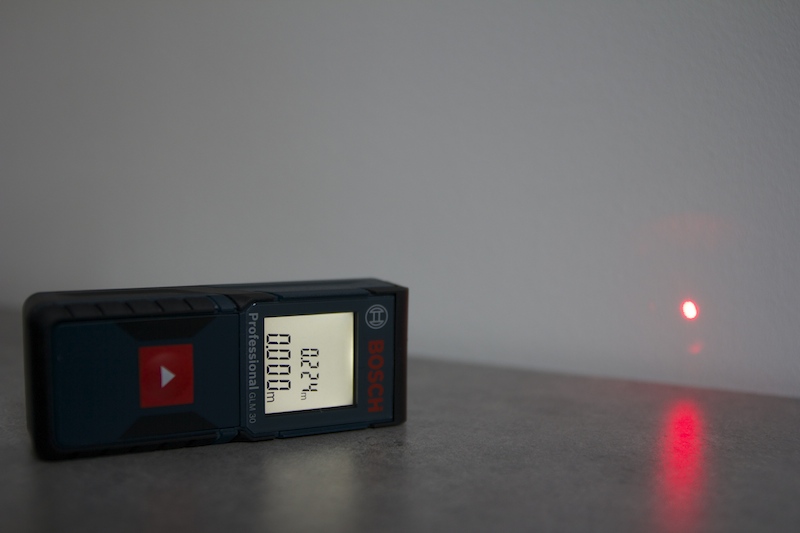

  4. Il est ensuite possible de réaliser une seconde mesure (l’addition se fait automatiquement)

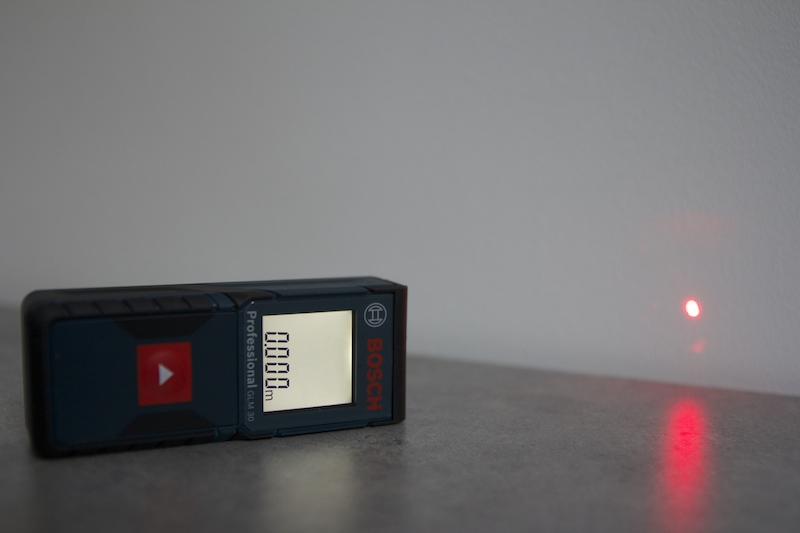

Ci dessous, vous retrouverez une série de clichés correspondants aux étapes que je viens de vous expliquer:

bosch glm 30

bosch glm 30

bosch glm 30

bosch glm 30



Mètre Ruban Vs télémètre Laser

Comment sait on qu’il télémètre Laser est fiable pour une mesure?

De la même façon que lors d’une VAT (pendant laquelle il faut vérifier si l’appareil de mesure est fonctionnement – avant/après VAT) je vérifie régulièrement que mes appareils laser sont fiables.

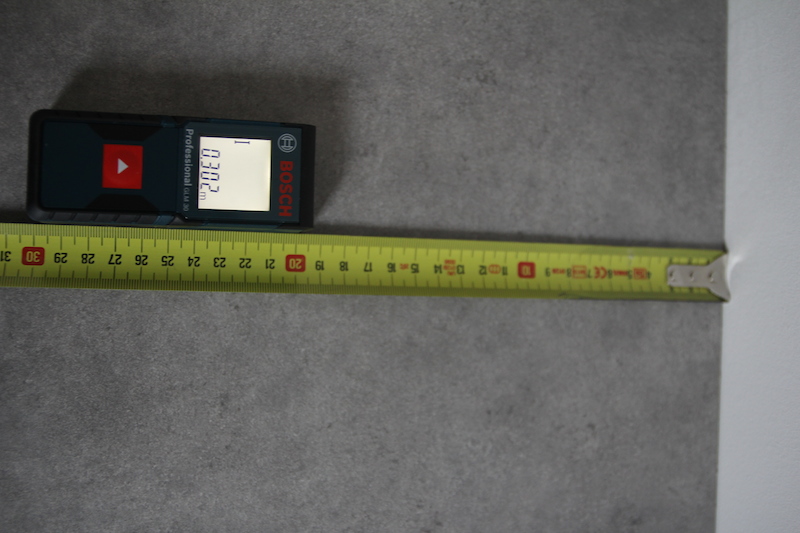

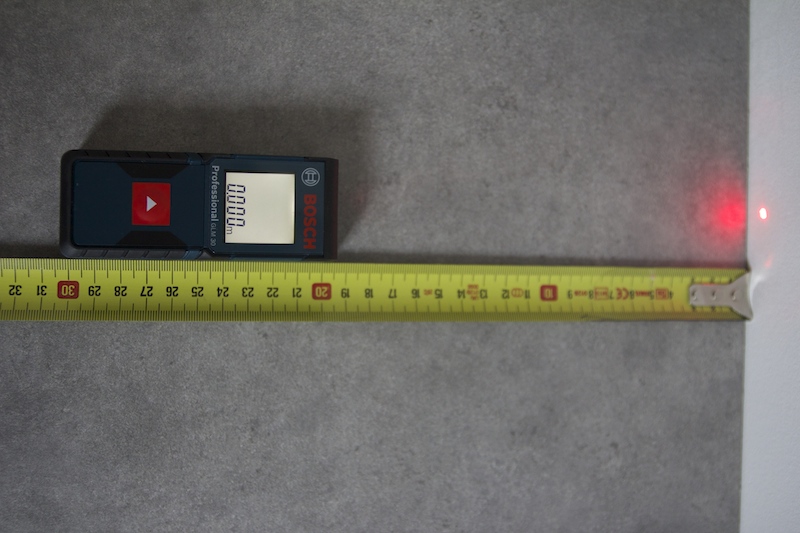

Pour le cas du télémètre laser GLM30, la réponse se trouve dans les deux photos ci dessous:



GLM 30

GLM 30 Bosch

Ou acheter le télémètre GLM 30?

Le meilleur tarif que j’ai pu trouver est à 57 euros ici chez Ebay. C’est un modèle en import directement d’Allemagne, mais aucune crainte, vous bénéficiez du sérieux des transactions sur Ebay grâce à Paypal (le vendeur est certifié également).

Vous pouvez aussi le commander chez Amazon à 59 euros. J’utilise très souvent leurs services pour acheter mon outillage en ligne.

3 Commentaires

  1. Bonjour

    Très intéressant comme article,
    Est ce que le modèle GML 50 C de Bosch pourrait il être plus intéressant pour un électricien?

    Merci d’avance
    Mayeul

    • Bonjour,

      Je pense effectivement que ce modèle GLM50C doit être bien pratique grâce à la connexion bluetooth au smartphone.

      Je n’hésiterai pas à faire un billet si je peux le tester

      Cordialement

      Guillaume

  2. Bonjour

    J’ai testé le GLM40

    Il gagne en fonctions, mais il perd en simplicité.

    Faire des mesure de base reste aussi simple :
    Un appui pour la mise en route, puis 2 appuis pour la mesure

    Si on veut additionner les mesures cela se complique : il faut utiliser une touche + et une touche – sur laquelle on appui à la fois pour faire + (ou-) et pour faire =

    Ensuite on peut faire différents type de mesure : surface, volume, hauteur…
    Il faut d’abord sélectionner la fonction, puis faire les différentes mesures qui permettent d’obtenir le résultat.
    On peut compliquer l’exercices en faisant des sommes de volumes ou de surfaces.

    Mais si on utilise pas souvent ces usages, on se perd dans l’enchaînement des touches, car ce n’est pas hyper intuitif.

    Autre avantage, les 10 dernières mesures sont mémorisées, même après avoir éteint et rallumer l’appareil.
    C’est peut être cette fonction supplémentaire qui est la plus intéressante.

    Petite remarque amusante qui rappellera les souvenir d’école : il utilise le théorème de Pythagore pour mesurer les hauteurs.

    En synthèse :
    – aussi simple que le GLM30 dans les mesures basiques, avec l’avantage de mémoriser 10 mesures
    – fonctions complémentaires un peu complexes d’usage.
    Tout dépend donc de l’usage envisagé.
    Si c’est juste pour mesurer des longueurs le GLM30 suffit et sera plus facile à utiliser et tant pis pour la mémorisation.
