Capteur magnétique : fonctionnement, choix et branchement

On croise des capteurs magnétiques bien plus souvent qu’on ne l’imagine dans une installation électrique. Le petit boîtier blanc collé sur le dormant d’une fenêtre, la butée qui arrête un portail coulissant en fin de course, le flotteur qui commande une pompe de relevage : dans les trois cas, le principe est le même. Un aimant passe devant un capteur, et le capteur change d’état.

L’intérêt est immédiat : la détection se fait sans contact physique, donc sans usure mécanique. Pas de galet à remplacer, pas de lamelle à redresser, pas de came à régler tous les six mois. Sur un portail qui manœuvre plusieurs fois par jour ou sur une porte de garage, l’écart de durée de vie face à un fin de course mécanique est très net.

Encore faut-il choisir le bon modèle et le raccorder correctement. La technologie, le type de sortie, la distance de détection et l’indice de protection ne se rattrapent pas après coup : un capteur mal choisi se traduit par des déclenchements intempestifs, un portail qui ne s’arrête plus au bon endroit ou une alarme qui part toute seule à trois heures du matin. Voici comment s’y retrouver, du contact d’alarme au capteur de machine.

Où trouve-t-on des capteurs magnétiques dans une installation ?

Avant de parler technologie, il est utile de voir concrètement où ces composants interviennent. La liste est plus longue qu’on ne le croit, et elle couvre aussi bien le logement que l’atelier.

• Les contacts d’ouverture de porte et de fenêtre. C’est l’usage le plus répandu : deux boîtiers, un aimant sur l’ouvrant, un capteur sur le dormant. On les retrouve sur presque tous les systèmes d’alarme de maison, y compris les alarmes sans fil.
• Les fins de course de portail. Sur un portail coulissant électrique, des aimants fixés sur la crémaillère indiquent à la platine où arrêter le vantail. C’est un point à vérifier systématiquement lors d’un dépannage ou d’un branchement de portail électrique.
• Le contrôle d’accès. Ventouse, gâche électrique, contact de position de porte : les installations de contrôle d’accès utilisent des capteurs magnétiques pour savoir si la porte est réellement refermée avant de réarmer la sécurité.
• Les motorisations d’ouvrants. Certains moteurs de volet roulant ou de porte de garage mémorisent leurs butées grâce à un capteur de position interne.
• La détection de niveau. Dans une cuve, un récupérateur d’eau de pluie ou une pompe de relevage, un flotteur contenant un aimant fait commuter un ILS placé à l’extérieur, sans contact avec le liquide.

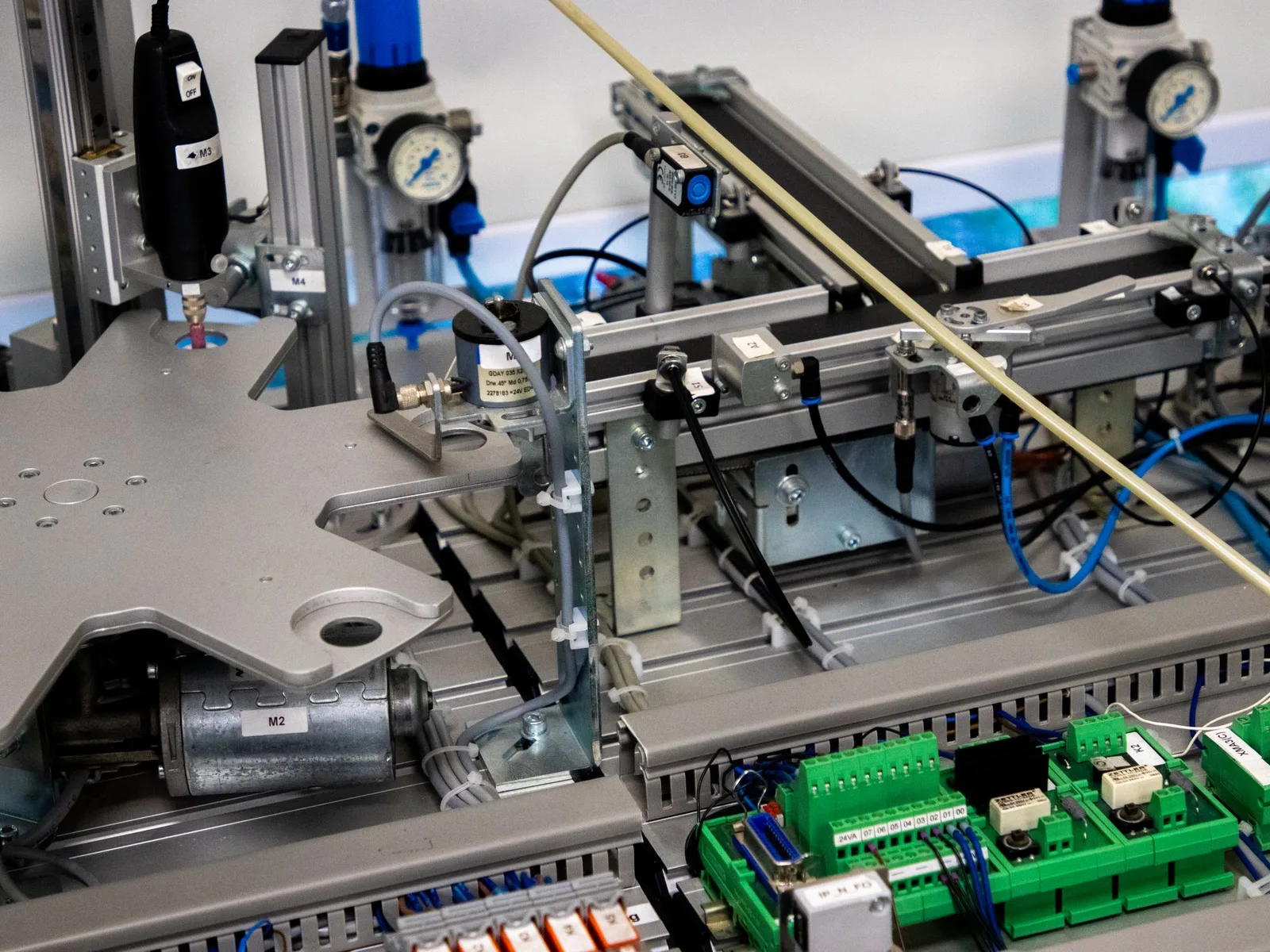

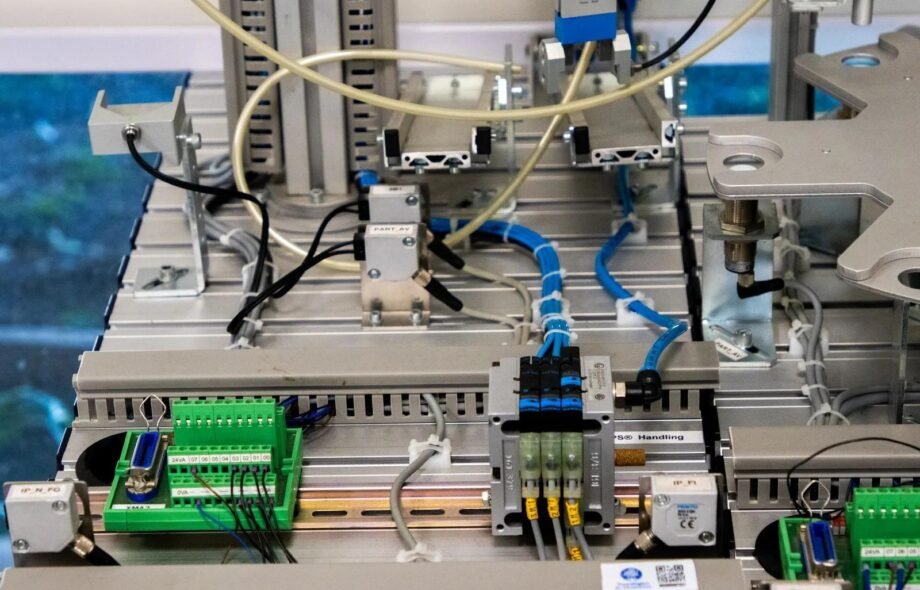

• Les machines d’atelier. Position d’un vérin, présence d’un capot de protection, comptage de pièces sur un convoyeur : c’est le terrain d’origine de ces capteurs, et celui où l’offre est la plus large.

Comment fonctionne un capteur magnétique ?

Le principe commun tient en une phrase : le capteur réagit à la présence d’un champ magnétique, généralement produit par un aimant permanent solidaire de la pièce mobile. Ce qui change d’une famille à l’autre, c’est la manière dont cette présence est traduite en signal électrique. Et cette différence détermine directement la façon dont vous allez le câbler.

Le contact ILS : un contact sec, sans alimentation

L’ILS, pour interrupteur à lames souples, est le plus simple et le plus répandu. Deux lames ferromagnétiques sont scellées dans une petite ampoule de verre. Quand l’aimant approche, les lames s’aimantent, s’attirent et se touchent : le circuit se ferme. L’aimant s’éloigne, les lames se séparent, le circuit s’ouvre.

Sa grande force est là : il ne demande aucune alimentation, il n’a pas de polarité, et il fonctionne aussi bien en courant continu qu’en alternatif. Électriquement, c’est un contact sec, exactement ce qu’attend l’entrée d’une centrale d’alarme, d’un automate ou d’un module domotique.

On le trouve en version normalement ouverte (NO, le contact se ferme devant l’aimant) et normalement fermée (NF, le contact s’ouvre devant l’aimant). En alarme, les contacts d’ouverture sont presque toujours câblés en NF et montés en boucle : si quelqu’un ouvre la fenêtre ou sectionne le fil, la boucle s’ouvre dans les deux cas et la centrale le voit. C’est une logique de sécurité positive, à conserver quand on ajoute un contact à une installation existante.

Son point faible tient à son pouvoir de coupure, très limité : quelques dizaines de volt-ampères au maximum sur les modèles courants, parfois beaucoup moins. Il faut impérativement se référer à la fiche technique. En pratique, on ne fait jamais commuter un moteur, une bobine de contacteur ou un circuit d’éclairage directement par un ILS : on passe par un relais d’interface, qui encaisse la puissance à sa place.

L’effet Hall et la magnétorésistance : une sortie électronique

Les capteurs électroniques fonctionnent autrement. Un composant sensible au champ magnétique, cellule à effet Hall ou élément magnétorésistif, produit une petite tension proportionnelle au champ. Un étage électronique met cette tension en forme et commande une sortie à transistor. Ces capteurs demandent donc une alimentation, typiquement en très basse tension continue, de l’ordre de 10 à 30 V selon les modèles.

En contrepartie, ils n’ont aucune pièce mobile : pas de rebond de contact, pas d’usure de lame, une commutation rapide et une durée de vie qui ne dépend plus du nombre de manœuvres. Certains modèles offrent en plus un réglage de sensibilité et un voyant de diagnostic, appréciable lors de la mise au point.

Détecter à travers une paroi

C’est l’atout que les autres technologies de détection n’ont pas. Le champ magnétique traverse sans difficulté l’aluminium, le plastique, le laiton et l’acier inoxydable amagnétique. Un capteur magnétique peut ainsi suivre la position du piston à l’intérieur d’un vérin sans qu’il soit nécessaire de percer la paroi, ce qui préserve l’étanchéité de l’ensemble et met l’électronique à l’abri des projections.

La réciproque mérite d’être connue, car elle explique beaucoup de pannes : l’acier ferromagnétique, lui, canalise le champ. Derrière une tôle d’acier, une équerre de fixation ou un profilé en acier, la portée s’effondre ou la détection disparaît complètement.

Contact sec, NO ou NF, PNP ou NPN : la question du raccordement

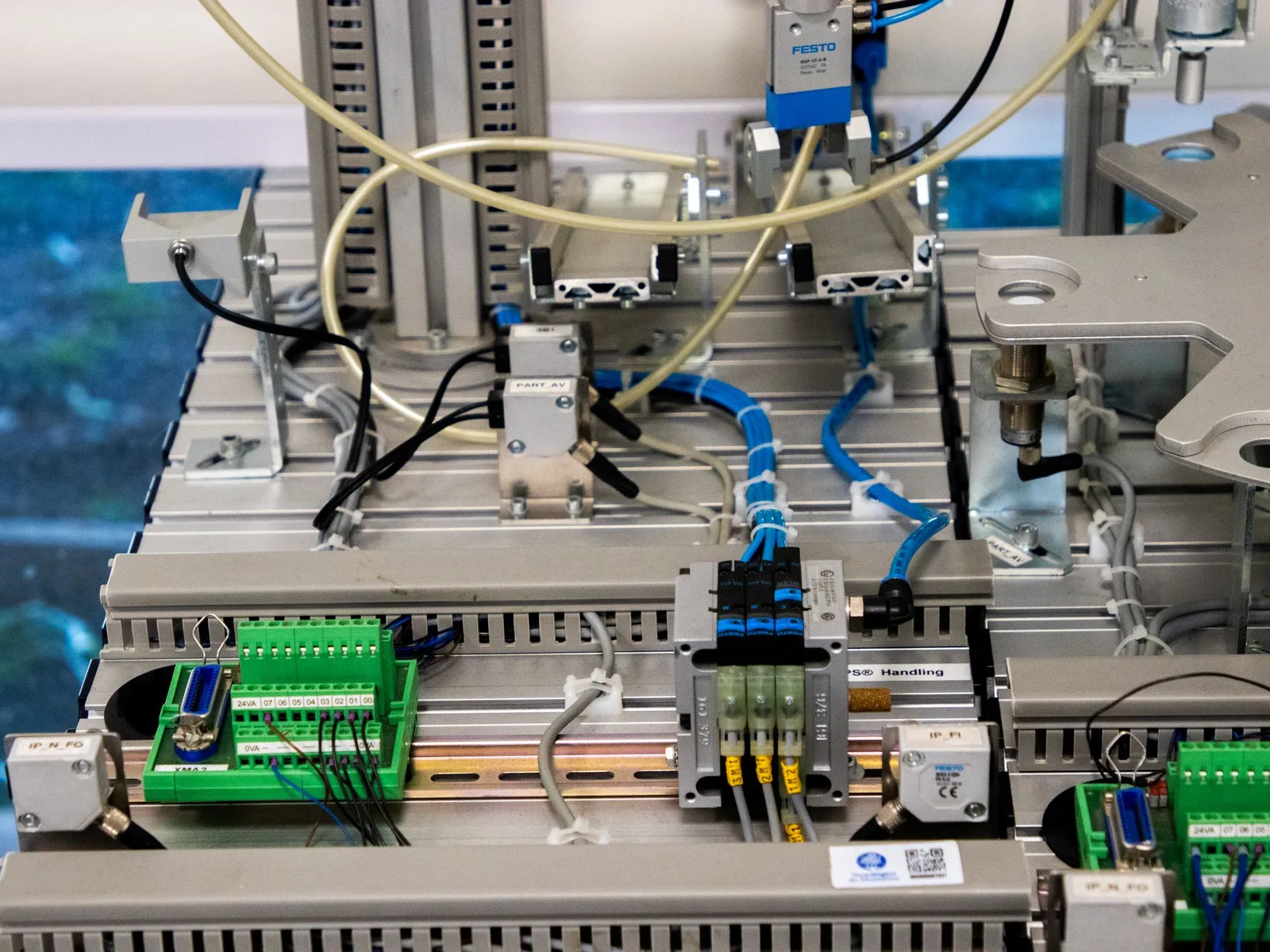

C’est le point qui fait échouer le plus de montages, bien avant la qualité du capteur lui-même. Un capteur ne se choisit pas seul : il se choisit en fonction de l’entrée qui va le recevoir. Une centrale d’alarme, un automate programmable, une platine de portail et une carte domotique n’attendent pas la même chose.

Sur les capteurs électroniques, la distinction PNP / NPN désigne simplement le fil que la sortie va commuter. Une sortie PNP envoie le plus de l’alimentation vers l’entrée ; une sortie NPN tire l’entrée vers le zéro volt. Les deux existent, mais le PNP est très majoritaire sur le matériel diffusé en Europe. Vérifiez la logique attendue par votre automate ou votre carte avant de commander : un capteur NPN sur une entrée prévue pour du PNP ne fonctionnera pas, sans pour autant être défectueux.

Deux règles de câblage complètent le tableau. D’abord, tout ce qui dépasse le pouvoir de coupure du capteur passe par un relais d’interface : c’est le relais qui commande la charge, pas le capteur. Ensuite, le câble d’un capteur est un circuit courant faible. Il ne doit pas cheminer dans le même conduit que les circuits de puissance, sous peine de perturbations induites ; la distinction entre courant fort et courant faible vaut ici autant que pour un réseau informatique.

Les critères pour choisir le bon capteur magnétique

Une fois la technologie et la sortie arrêtées, restent les caractéristiques qui décideront de la fiabilité dans le temps. Elles se lisent toutes sur la fiche technique du fabricant.

La distance de commutation et l’entrefer

C’est l’écart maximal entre l’aimant et le capteur pour que la détection soit assurée. L’éventail est très large : quelques millimètres pour un capteur logé dans la rainure d’un vérin, jusqu’à une centaine de millimètres pour les modèles à forte portée. Deux précautions s’imposent. La portée annoncée vaut pour l’aimant préconisé : changer d’aimant change tout. Et il faut prévoir une marge, car le jeu mécanique, la dilatation et le tassement d’un portail au fil des saisons font varier l’entrefer réel.

Le support de montage

Un excellent capteur monté sur une équerre en acier perdra une bonne partie de sa portée. Privilégiez des supports et des fixations en aluminium, en laiton, en inox amagnétique ou en matière plastique. Certains modèles sont donnés pour un montage encastré dans un métal non magnétisable, d’autres non : la fiche technique le précise, et le respecter évite de longues séances de réglage.

L’indice de protection et la tenue mécanique

En extérieur, sur un portail ou une porte de garage, l’eau, la poussière et les écarts de température sont la norme. Un indice IP élevé, de type IP67, un câble résistant aux ultraviolets et une entrée de câble correctement protégée ne sont pas du luxe. Si le rappel des indices IP et IK vous manque, il vaut le détour avant de commander. Ajoutez-y la tenue aux vibrations et aux chocs, particulièrement sur une motorisation qui claque en fin de course.

L’immunité aux champs parasites

Les moteurs, les transformateurs, les bobines de contacteur et les câbles de puissance génèrent des champs qui peuvent perturber la détection : commutations intempestives ou perte de sensibilité. La parade est d’abord géométrique. On éloigne le capteur de ces sources, on évite de faire longer un câble de puissance par le câble du capteur, et on choisit des pièces de montage amagnétiques.

La compatibilité avec la centrale ou l’automate

Reprenez la fiche de l’appareil qui reçoit l’information : logique NO ou NF, tension de la boucle, présence de résistances de fin de ligne sur les centrales d’alarme filaires, nombre d’entrées disponibles. Un voyant de diagnostic sur le capteur fait gagner un temps considérable lors de la mise en service et des dépannages ultérieurs.

Le coût rapporté à la durée de vie

Le prix d’achat ne dit pas grand-chose seul. Un capteur plus cher mais correctement protégé, monté sur un support adapté et dimensionné avec de la marge se remplace beaucoup moins souvent. Sur un équipement qui manœuvre plusieurs fois par jour, l’écart se rattrape vite, ne serait-ce qu’en déplacements évités.

Poser un capteur magnétique dans les règles

Le choix fait, la pose décide du reste. La plupart des dysfonctionnements constatés sur le terrain viennent du montage, pas du composant.

Un capteur magnétique éloigné des sources de champ parasite, monté sur un support amagnétique et raccordé en courant faible séparé de la puissance ne demande pratiquement plus rien pendant des années. Les trois quarts des interventions concernent un entrefer qui a dérivé ou un câble qui a pris l’eau.

Alignez l’aimant et le capteur selon le repère gravé sur le boîtier. Beaucoup de capteurs ont une face sensible et une orientation préférentielle ; posés de travers, ils fonctionnent au banc et lâchent une fois le froid ou les vibrations installés.

Respectez l’entrefer avec de la marge. Si le constructeur annonce 10 mm, ne réglez pas à 9,5 mm. Sur un portail, prévoyez le jeu qui apparaîtra dans six mois.

Sécurisez la fixation. Frein filet ou contre-écrou sur les supports soumis aux vibrations, et vérification du serrage lors des visites d’entretien.

Soignez le cheminement du câble. Boucle d’égouttement avant l’entrée de boîtier en extérieur, presse-étoupe serré, gaine protégée aux points de frottement, et conduit distinct de celui des circuits de puissance.

Contrôlez avant de refermer. Un simple test de continuité sur un ILS, ou une mesure de la tension de sortie sur un capteur électronique, confirme le fonctionnement et l’entrefer réel. C’est deux minutes sur l’échelle, contre une heure de dépose plus tard.

Côté maintenance, ces capteurs sont robustes et sans usure, mais une inspection périodique reste utile : intégrité du câble, propreté de la face de détection, serrage des fixations. Dans les ambiances poussiéreuses, un nettoyage évite l’accumulation de dépôts métalliques qui finissent par fausser la détection.

Quel capteur pour quelle application ?

Le tableau suivant résume les cas les plus fréquents, du logement à l’atelier, et le type de capteur qui leur correspond.

Questions fréquentes sur les capteurs magnétiques

Un contact d’ouverture d’alarme, est-ce un capteur magnétique ?

Oui. Dans l’immense majorité des cas, le boîtier fixé sur le dormant contient un ILS et celui fixé sur l’ouvrant contient simplement un aimant. C’est pour cela que le second n’a aucun fil : il ne fait que porter le champ magnétique devant le capteur.

Quelle différence entre un capteur magnétique et un détecteur inductif ?

Le capteur magnétique réagit à un champ magnétique, qu’il vienne d’un aimant permanent ou d’un électroaimant, et détecte à travers les matériaux non magnétisables. Le détecteur inductif, lui, génère son propre champ électromagnétique et repère les objets métalliques par la perturbation de ce champ ; il ne détecte pas à travers une paroi, mais il n’a pas besoin d’aimant sur la pièce mobile.

Peut-on brancher un capteur magnétique directement sur un moteur ou un éclairage ?

Non. Le pouvoir de coupure d’un ILS se compte en quelques dizaines de volt-ampères au maximum, et les sorties transistor des capteurs électroniques sont limitées à quelques centaines de milliampères. Toute charge de puissance doit passer par un relais d’interface ou un contacteur, commandé par le capteur.

Faut-il choisir un contact NO ou NF ?

Cela dépend de la logique de l’appareil récepteur. En alarme filaire, le NF s’impose : la boucle fermée au repos permet de détecter aussi bien l’ouverture de l’ouvrant que la coupure du câble. Sur une entrée d’automate ou une platine de portail, on suit ce qu’attend le paramétrage, souvent configurable.

Le capteur détecte-t-il à travers une porte ou un profilé métallique ?

À travers l’aluminium, le plastique, le laiton ou l’inox amagnétique, oui. À travers l’acier ferromagnétique, la portée chute fortement, voire s’annule. Sur une menuiserie ou un portail en acier, il faut choisir un modèle prévu pour ce cas et vérifier la portée résiduelle en situation réelle, pas au catalogue.

Peut-on en installer en extérieur ou en atmosphère explosive ?

En extérieur, oui, à condition de retenir un indice de protection adapté, un câble résistant aux ultraviolets et une entrée de câble étanche. Pour les zones à atmosphère explosive, il existe des versions certifiées ATEX, conçues pour ne provoquer ni étincelle ni échauffement : la certification doit correspondre à la zone concernée, elle ne se déduit pas de la robustesse apparente du matériel.

Le bon capteur, c’est celui que votre installation attend

Résumons la méthode. On part de l’entrée qui reçoit l’information, centrale d’alarme, automate ou platine de motorisation, pour déterminer le type de sortie nécessaire. On choisit ensuite la technologie : l’ILS pour un contact sec simple et sans alimentation, l’effet Hall ou la magnétorésistance dès qu’il faut de la cadence, de la précision ou une durée de vie indépendante du nombre de manœuvres.

Restent les caractéristiques d’environnement, qui font la fiabilité dans la durée : distance de commutation avec de la marge, indice de protection cohérent avec l’exposition, support de montage amagnétique et éloignement des sources de champ parasite. Une pose soignée, un câble courant faible bien séparé de la puissance et un contrôle avant refermeture complètent le travail.

Avec ces quelques réflexes, un capteur magnétique se fait oublier pendant des années, qu’il surveille une fenêtre de chambre, la fin de course d’un portail ou la position d’un vérin sur une machine d’atelier.
