Pour installer une prise électrique dans un tableau, on pense forcément à la prise modulaire. C’est une possibilité, mais il y a un autre matériel qui permet d’aller un peu plus loin: le support universel modulaire legrand 412950.

En effet, ce matériel permet d’installer plusieurs type d’appareillage dans le tableau électrique : prise RJ45, interrupteur etc… et la prise de courant bien entendu.

Voici mon article sur ce matériel qui pourra peut-être solutionner vos besoins.

Description du support modulaire Legrand 412950:

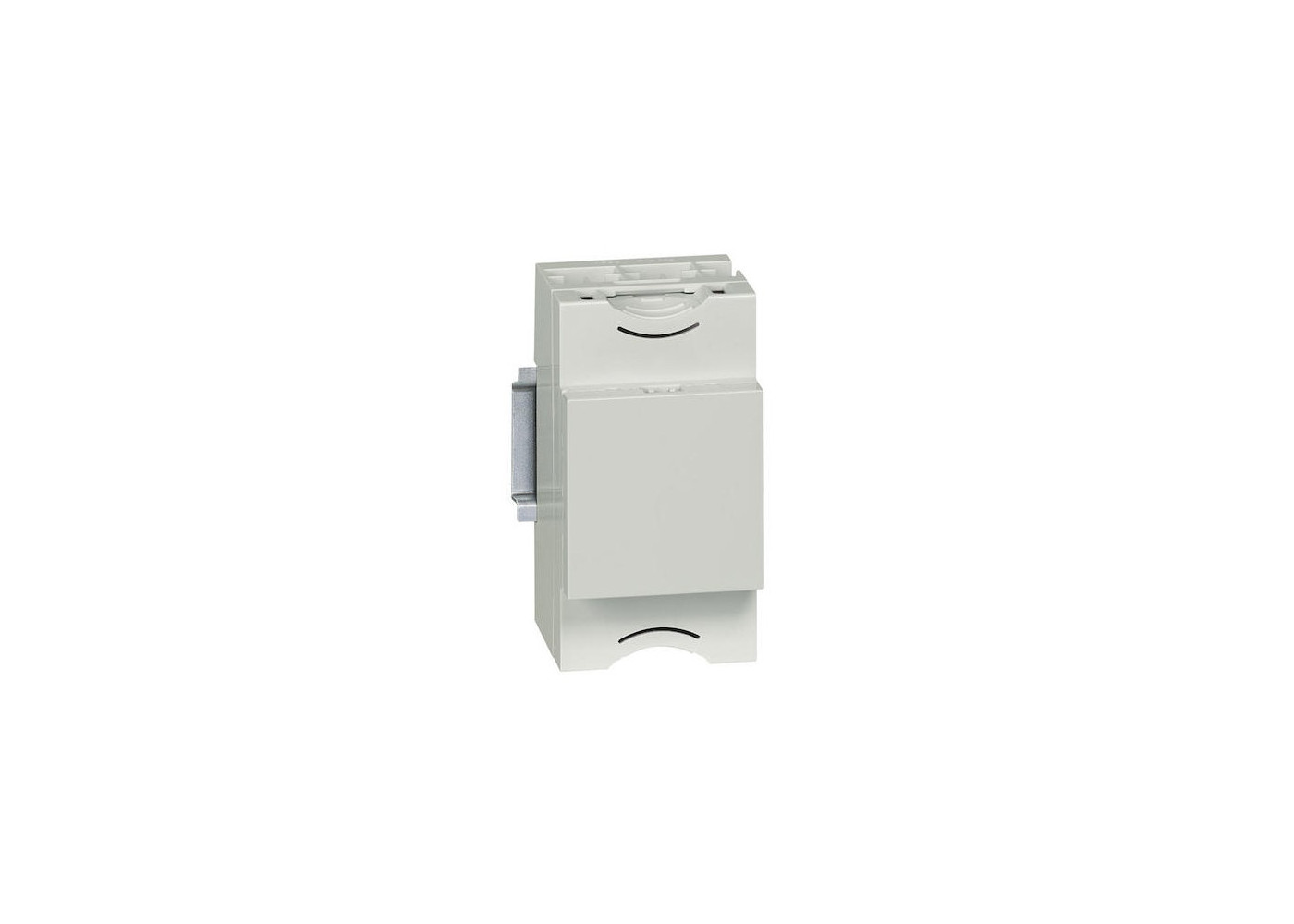

Ce support, proposé par la marque Legrand sous la référence 412950, est composé de trois parties.

  1. Le socle.
  2. Une partie amovible .
  3. La zone de passage des réseaux électrique.

Socle du support Legrand 4-129-50:

avis produit legrand 412950

Le support legrand 412950 vue de 4 côtés

Le socle est un système qui se fixe sur le rail du tableau électrique rail din pour le solidariser avec le coffret.

Le système se fixe et se retire de la même façon qu’un disjoncteur avec un système arrière de ressort.

Il occupe en tout un espace de deux modules et demi de large. C’est l’équivalent de deux disjoncteurs divisionnaires et demi.

comment installer un interrupteur dans le tableau électrique

Le socle du support legrand 412950qui vient se fixer sur le Rail DIN

Partie avant (amovible) pour fixer l’appareillage électrique:

La partie amovible est celle qui vient recevoir l appareillage électrique.

Elle est fixée sur le support en haut et en bas.

Pour la démonter, il faut exercer une pression verticale (pas besoin d’outil).

legrand 412950 support modulaire universel

Le support s’ouvre simplement pour venir réaliser les branchements électriques à l’intérieur

Le trou est dimensionné pour recevoir de l’appareillage de la gamme mosaic (je reviens en détail sur les références et l’assemblage après).

legrand 412950 avis connexion électrique

L’appareillage électrique (ici une prise) s’installe depuis l’extérieur du support modulaire legrand 412950

Prise électrique modulaire Legrand

Assemblé avec une prise Mosaic, le support legrand constitue une prise modulaire

Connexion électrique du support legrand 412950:

La connexion électrique se fait en passant par le haut, par le bas ou par le fond du support modulaire.

Il y a des espaces créés pour cela avec des zone pré-percées avec une opercule à retirer pour laisser passer les fils ou câbles électriques.

Avis référence legrand 412950

Le support possèdes des bornes de connexion en dessous

installer une prise de courant dans le tableau électrique

La partie supérieure permet le passage de peigne électrique

poser une prise de courant legrand dans le coffret électrique

Bornes arrière du support legrand 412950 pour le passage de fils électriques

A noter que le support est fait pour laisser passer un peigne électrique sur sa partie haute.

Il peut donc se placer n’importe ou dans la rangée du tableau électrique, entre des disjoncteurs par exemple.

Utilisation du support universel modulaire Legrand 412950:

Ce support est dit universel car il permet d’accueillir plusieurs type d’appareillage  électrique.

L’appareillage électrique à associer à ce module fait partie de la gamme MOSAIC Legrand.

Attention, car il y a une petite spécificité dans l’appareillage MOSAIC. Sa taille est exprimée également en module. Mais un module différent de celui qui permet d’exprimer la taille dans un tableau électrique.

Je trouve d’ailleurs que cette unité de mesure exploitée par Legrand pour son appareillage électrique MOSAIC n’est pas des plus adaptée.

La taille de ce support 412950 de Legrand, en terme d’appareillage MOSAIC, est de 2 modules.

On pourra brancher dans ce support:

  • Un appareillage de taille Mosaic 2 modules.
  • Deux appareillages d’un module mosaic de large.
taille module appareillage électrique Legrand

A gauche un interrupteur MOSAIC Legrand un module, à droite un interrupteur 2 modules

Création d’un prise modulaire avec support legrand 412950:

C’est l’utilisation qui paraît la plus évidente.

Le support modulaire Legrand peut être utilisé pour créer une prise modulaire de courant dans le tableau électrique.

Il faut pour cela ajouter le modèle suivant:

  • Prise de courant 2P+T MOSAIC 0 996 40.
prise de courant mosaic 2P+T avec support modulaire

La prise mosaic associé au support legrand permet de créer une prise électrique modulaire

Prise de communication:

Le support modulaire est une solution pour créer des prises de communication.

Associé aux références Mosaic compatibles, il permet aussi de créer un tableau de communication « Home Made ». Je réaliserai d’ailleurs un guide à ce sujet.

Voici les références que vous devez associer au support Legrand pour aller dans ce sens:

  • Prise RJ45 6F UTP 1 module 099645.
  • Prise RJ45 6F UTP 2 modules 099646.
prise RJ45 modulaire

Le module legrand 412950 peut être utilisé aussi avec des prises RJ45

Interrupteur dans le tableau électrique:

L’installation d’un interrupteur dans le tableau électrique peut surement faire sourire, mais il peut être intéressant dans le cadre de l’installation d’un arrêt forcé.

Il s’agit par exemple de couper l’alimentation d’un éclairage extérieur contrôlé par un détecteur de mouvement infrarouge.

Dans ce cas, on peut utiliser les interrupteurs qui suivent, à installer dans ce support Legrand:

  • Interrupteur Mosaic va et vient un module 099650.
  • Interrupteur Mosaic va et vient deux modules 099651.
extinction forcée tableau électrique avec interrupteur

Avec le support legrand 412950, il est possible de faire une extinction forcée au niveau du tableau électrique

Prise USB pour coffret électrique:

Vous connaissez peut être la prise usb murale?

Mais installer une prise USB dans le tableau électrique, ça vous paraît farfelu?

Pas tant que ça en fait.

Vous l’avez peut être remarqué, mais il y a de plus en plus d’objets alimentés en USB. Je parle notamment d’objets dits connectés qui apportent une valeur ajoutée à l’installation électrique (et notamment en domotique).

Quelques uns de ces matériels sont connectés à côté du tableau électrique et l’installation d’une prise USB dans le tableau électrique avec le support modulaire Legrand peut être intéressante.

On peut aussi utiliser une prise électrique modulaire avec un transformateur branché sur la prise. Mais ce choix peut poser problème pour accéder aux disjoncteurs situés à côté ou sur les rangées annexes.

Quoiqu’il en soit, si vous voulez installer une prise avec connecteur USB dans votre tableau, voici la référence à ajouter au support universel Legrand:

  • Prise USB Mosaic double avec chargeur 099604.
prise USB pour tableau électrique

Enfin, il est possible d’installer une prise USB dans le tableau électrique pour alimenter des appareils compatibles

Achat du support d’appareillage pour tableau legrand 4 12950:

La référence Legrand 4 129 50 est disponible au prix de 5 euros environ (par exemple ici chez Amazon).

Le prix n’est pas exorbitant puisqu’il permet d’apporter une réponse à des besoins exotiques dans le tableau électrique.

Reste qu’un petit comparatif de prix ne fait pas de mal si vous souhaitez faire uniquement une prise modulaire.

Pour cela, j’utilise les prix HT proposés sur le catalogue en ligne Legrand pour servir de base:

Au niveau du catalogue, les prix restent sensiblement les mêmes (avec un avantage pour la prise électrique modulaire d’un seul bloc).

En réalité, il est possible de toucher la prise modulaire quasiment au même prix que le support sur internet.
