test du matériel électrique Hager

Le choix possible en terme de marque pour le matériel du tableau électrique est assez important. Certaines marques tirent leur épingle du jeu en proposant des produits robustes et faciles à installer: c’est le cas du matériel électrique Hager.

Je vous propose dans cet article de vous faire découvrir, pour ceux qui ne le connaissent pas, le matériel hager, à travers l’installation complète d’une GTL d’un tableau électrique et des protections.

GTL et Coffret électrique:

La GTL et le coffret sont deux éléments indissociables. Le tableau électrique vient en effet se fixer sur la goulotte.

Je vais vous présenter chacun des élements séparément pour parler ensuite de l’élément de jonction Hager particulièrement pratique: le QuickFix.

GTL Hager JK213:

La goulotte dite GTL par abus de langage, c’est l’élément qui sert à recevoir le tableau électrique. Autant dire qu’il faut qu’elle soit costaud.

En règle général, pas de souci à se faire à ce niveau chez la plupart des fabricants de matériel électrique.

Alors comment se différencier?

Dans la facilité de montage pour les installateurs. C’est le cas de ce modèle Hager JK213 que j’ai installé.

Voici ce qu’il en est de plus près:

Caractéristiques techniques de la GTL JK213:

  • Longueur: 2,6m.
  • Largeur: 250mm.
  • Profondeur: 68mm.
  • Couleur RAL: 9010 Blanc Pur.
  • Nombre de cloisons clipsables: 2.
  • Nombre de compartiments: 1 à 3.

Unboxing de la GTL:

L’unboxing pour ceux qui ne connaissent pas, c’est le déballage de produit qui se fait la plupart du temps en vidéo.

Pour cette GTL, je n’ai pas fait de vidéo et il faudra se contenter de quelques photos.

Mais un unboxing de téléphone, ca a du sens. Et pour une GTL, est ce que ça à du sens?

En tant qu’installateur électricien, je vois plusieurs utilités à vous faire un petit déballage du produit.

Cela vous permet de voir:

  • La façon dont le produit est conditionné pour le transport.
  • Le contenu pour savoir à quoi vous aurez affaire avant de faire l’acquisition du produit.

La GTL JK213 est fournie dans un carton robuste, aucun souci pour le transport dans un fourgon.

matériel électrique Hager goulotte GTL JK213
La GTL JK213 dans son emballage

La goulotte fait 2,60m, elle tient en longueur dans mon fourgon. Dans certains véhicule, il faudra la mettre en biais pour qu’elle rentre dans l’utilitaire.

Coté contenu, la GTL hager elle composée des éléments qui suivent:

  • Un fond.
  • 2 couvercles.
  • Deux cloisons de séparation.
  • Un set d’accessoires de fixation.
matériel électrique Hager goulotte
La GTL Hager existe en plusieurs version. ce pack comprend des cloison de séparation.

Une goulotte GTL étudiée pour les installateurs:

Comme je l’ai dit précédemment, les goulottes se ressemblent toute d’une manière générale.

C’est un coffret plastique sur lequel vient se fixer le tableau électrique.

Alors la seule façon de se différencier pour un fabricant de matériel électrique comme Hager, c’est de proposer des solutions pour faciliter l’installation de la GTL.

Pour ce modèle JK213, je bois plusieurs aspects intéressants:

  • Les trous de fixation nombreux qui permettent de s’adapter au support.
  • Les encoches nombreuses pour glisser des colliers pour fixer les cables et fils électriques.
  • Le système QuickFix qui permet de fixer très rapidement le tableau sur la GTL. C’est le point fort de cette GTL et je vais en parler plus en détail juste dans la suite.
fixation hager dans GTL
La goulotte Hager possède des fixation pour y insérer des colliers

Tableau électrique Hager 4 rangées:

Avant de parler plus en détail du mécanisme Hager Quick Fix, voici le tableau que j’ai installé dans le cadre de la rénovation d’une installation électrique.

C’est un coffret Gamma 13 quatre rangées de 52 modules.

La barre de connexion de terre et les borniers de phase / neutre sont interchangeables.

matériel Hager tableau électrique Gamma 13 modules 4 rangées
Tableau électrique Hager 4 rangées 52 modules

Fixation QuickFix:

Je vous en ai parlé deux fois depuis le début de l’article: Le système QuickFix.

Et ce n’est pas pour rien puisque qu’il me semble que c’est la caractéristique la plus intéressante au niveau fonctionnel sur les GTL Hager.

Hager a mis au point un système qui permet de fixer solidement et surtout très rapidement le tableau électrique sur la goulotte.

Ce système est sous forme d’une vis avec un embout en forme de T.

Fixation Hager QuickFix JZ101
Fixation QuickFix Hager (JZ101)

Cet embout QuickFix est référencé JZ101 chez Hager.

Ces embouts se passent à travers des trous dans le coffret électrique.

QuickFix Hager fixation tableau électrique
Fixation des embout QuickFix Hager à travers le coffret électrique Gamma

La forme en T de l’embout se glisse dans des rainures latérales de la goulotte.

A noter que sur la photo en question, l’embout n’est pas passé dans le tableau électrique. Il s’agit de comprendre l’endroit ou se fixe l’embout QuickFix dans la GTL.

tuto fixation tableau électrique sur GTL
L’embout Quifix (ici sans le coffret électrique) vient s’insérer dans une rainure verticale de la GTL

Une rotation de la vis de 90° permet de solidariser le tableau et la GTL Hager.

Installation d'un tableau électrique complet Hager
L’embout QuickFix dans son logement
Système de fixation Hager JZ101 sur goulotte JK213
Un quart de tour suffit à fixer le tableau électrique sur la GTL

Protections et cablage du tableau électrique hager:

J’ai évoqué a de nombreuses reprises le rôle et les fonctionnalités des protections dans le tableau électrique. Disjoncteurs, interrupteur différentiel, disjoncteur différentiel….

De ce côté, les marques ne se différencient pas beaucoup car la fonction de protection est identique.

C’est dans les fonctionnalités de câblage et de branchement électrique que se fait la différence.

C’est ce que je vous propose de mettre en avant chez Hager:

Disjoncteurs à connexion automatique:

Les disjoncteurs que j’ai installés dans le cas de la réalisation de ce tableau électrique sont équipés de bornes à connexion automatique.

Concrètement, il n’y a plus besoin de visser les fils électriques dans les borniers des disjoncteurs.

Le système fonctionne comme les connecteurs automatiques: il faut insérer le fil électrique, après l’avoir dénudé à la bonne longueur bien évidemment.

Les disjoncteurs Hager sont équipés de deux bornes de connexion.

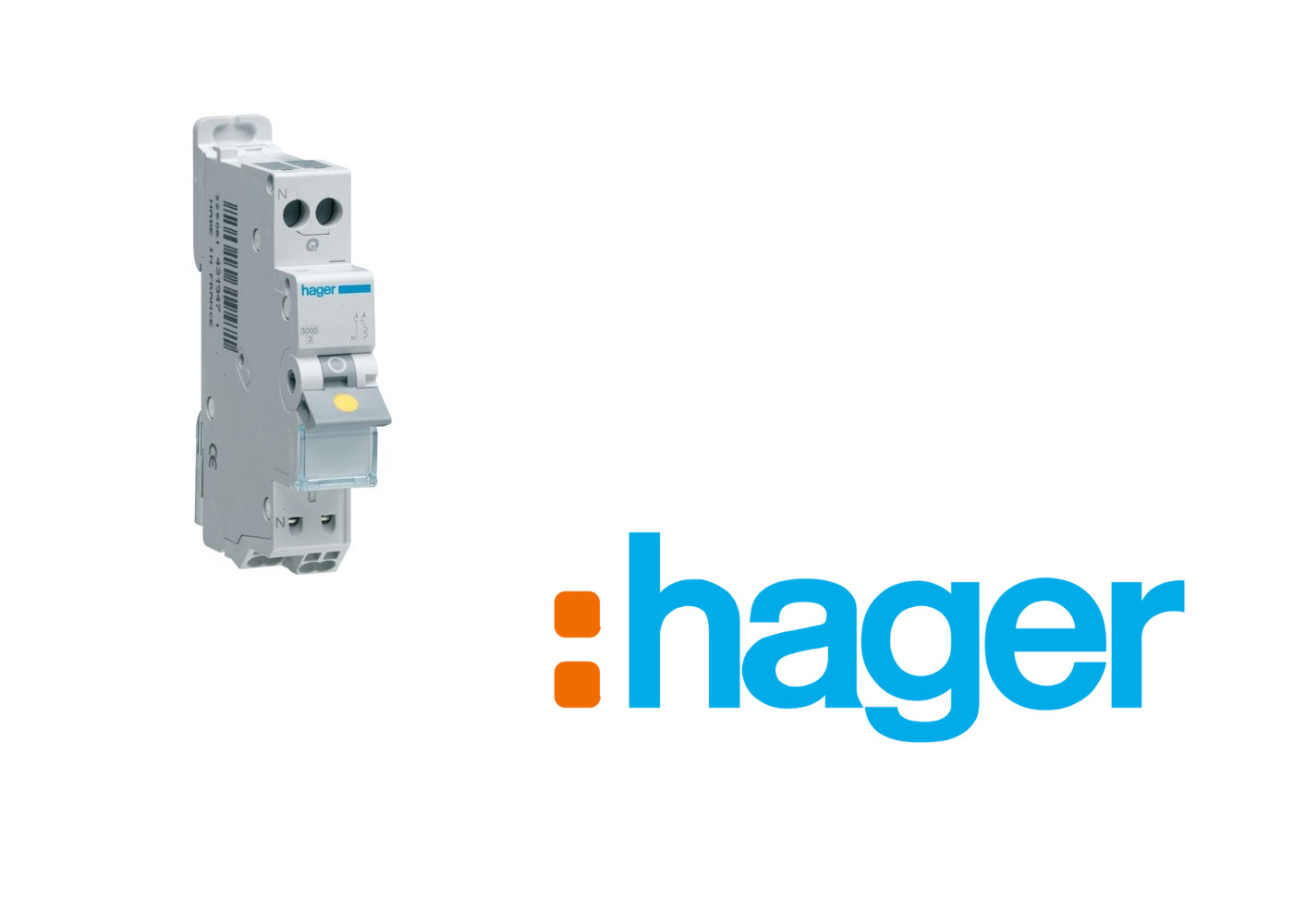

disjoncteur à connexion automatique Hager
La partie basse des disjoncteurs Hager est pourvue de connecteurs automatique (deux entrées par borniers électriques)

Il y a deux avantages à ce type de connexion:

  • Le gain de temps.
  • L’absence de questionnement sur le bon serrage du bornier du disjoncteur.

Pour ce qui est de la déconnexion d’un fil électrique, il faut insérer un petit tournevis isolé au dessus de la borne et tirer sur le fil.

C’est le même type système qui est aussi utilisé au niveau du bornier de terre du tableau électrique Hager quatre rangées que j’ai installé dans le cadre de ces travaux.

La connexion est également automatique en amont des disjoncteurs pour la connexion des peignes électriques avec l’interrupteur différentiel.

comment connecter un peigne électrique automatique Hager
La connexion amont des disjoncteurs est également automatique

Peigne électrique Hager:

Je viens d’en parler: la connexion en amont des disjoncteurs avec l’interrupteur différentiel se fait de façon automatique, sans vis.

Ce branchement est réalisé à l’aide de peignes électriques. C’est ce qui se pratique dans tous les tableaux électriques.

Mais Hager ne propose pas des peignes basiques. Ils sont plus rapides que les autres à monter et apportent une fonction de sécurité supplémentaire.

C’est pourquoi j’ai choisi de leur consacrer un chapitre spécial.

Connexion automatique des peignes:

Pour connecter les deux peignes, il suffit simplement de les insérer dans les bornes de connexion automatique situées au dessus de l’interrupteur différentiel et des disjoncteurs.

Hager propose ses peignes en dissocié, phase et neutre.

Il faut d’abord insérer le peigne électrique de neutre puis le peigne électrique de phase.

L’interrupteur différentiel est équipé d’une borne à vide pour que le peigne de neutre puisse passer au dessus.

En effet un interrupteur différentiel fait deux modules de large. Le peigne électrique fourni une connexion tous les modules.

peigne électrique comment installer
Installation du peigne de neutre Hager

Le peigne de phase est un peut particulier. Il est équipé d’une fonction de verrouillage pour que le peigne ne puisse pas s’enlever.

Le peigne se verrouille au niveau des ergots situés en haut des disjoncteurs. On peut les apercevoir sur la photo juste au dessus, devant le peigne de neutre.

matériel électrique Hager peigne automatique
Le peigne électrique de phase Hager est équipé d’un système de verrouillage

La connexion se fait de la même façon que pour le peigne électrique de neutre. Il faut insérer le peigne dans les bornes de connexion et appuyer.

connexion automatique peigne électrique de phase Hager
Insertion du peigne de phase après le peigne électrique de neutre

Le verrouillage du peigne de phase s’actionne ensuite en décalant la partie jaune sur la gauche.

Il n’y a donc pas de vissage a prévoir.

C’est un gain de temps non négligeable, très intéressant sur les tableaux électriques à plusieurs rangées.

Connexion électrique d'un peigne dans un tableau électrique
Le verrouillage du peigne électrique de phase est simple: il suffit de tirer la languette vers la gauche

Sécurité et peignes électriques hager:

Le second intérêt de ces deux peignes électriques, c’est la sécurité électrique.

Il n’y a pas de partie apparente sous tension.

Le peigne électrique de phase vient recouvrir le peigne de neutre.

schéma de branchement électrique du matériel Hager
Aucun partie sous tension n’est accessible: un bon point pour la sécurité

Connexion et protection des interrupteurs différentiels Hager:

Comme je l’ai indiqué au dessus, l’interrupteur différentiel Hager est raccordé facilement aux disjoncteurs grâce aux peignes et à la connexion automatique.

Mais il a d’autres atouts avec notamment:

  • La possibilité de le connecter avec un peigne de connexion vertical. C’est une spécificité qui est connue dans d’autres marques mais très pratique.
  • Un volet de protection au niveau des contacts de branchement pour protéger l’accès aux parties sous tension. Cette caractéristique est intéressante du point de vue de la sécurité dans le cadre d’une intervention sous tension.
Interrupteur différentiel Hager 63A installation
Hager propose un système de protection au niveau des bornes de connexion de l’interrupteur différentiel
Avis inter diff 30mA HAGER
Les vis ne sont accessibles qu’en soulevant la protection

Ou trouver le matériel électrique Hager?

Disponibilité et prix du matériel Hager:

Pour les professionnels, le matériel électrique Hager est disponible chez de nombreux revendeurs professionnels.

Je vous suggère aussi d’aller dans les différents Showroom Hager pour découvrir la marque si vous ne connaissez pas.

Il y a beaucoup d’autres produits très intéressants, notamment au niveau domotique KNX et alarme.

Pour les particuliers, le matériel n’est pas disponible en grande surface de bricolage.

Il faudra se fournir en ligne, notamment par exemple ici chez ManoMano qui propose une grande partie de la gamme Hager.

Références utilisées dans cet article et liens d’achat:

Disjoncteurs à connexions automatiques:

Interrupteurs différentiels 30mA à fixation sans vis:

Peignes électriques:

Conclusion:

Ce n’est pas la première fois que j’utilise la marque Hager, puisque je l’ai déjà mise en oeuvre dans d’autres tableaux électriques domestiques mais aussi en électricité tertiaire.

Mais c’est la première fois que j’utilise le matériel électrique Hager en tout automatique.

Verdict?

  • Une exécution du travail plus rapide qu’avec le matériel à vis.
  • Une mise en oeuvre facile et intuitive.
  • Une protection accrue au niveau des contacts sous tension.
  • Un matériel aussi robuste que la gamme à vis.

Je pense que je vais vite oublier les vis à l’avenir!

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

18 Commentaires

  1. Bonjour Guillaume,
    Merci pour cet article.
    Pour ma part je travaille beaucoup en Legrand, mais je dois avouer que ce peigne de phase Hager est très intéressant en terme de protection !
    Je te souhaite une excellente continuation.
    Greg

  2. Ce serait super si à l’occasion vous pouviez tester le coffret resi9 XE.
    J’aimerai l’installer mais j’ai peur que dans le temps les disjoncteurs brochables qui sont une technologie nouvelle et exclusive de Schneider electrics soient abandonnés et deviennent de ce fait difficiles à trouver.

    • C’ est vrai que le brochable est peut étre pas mal sur le coup.
      Mais admettons qu ils arrettent ce systéme , bah faut tout changer pour rajouter un disjoncteur, donc pas génial.

      Mais Hager c est vraiment top , si on arrive avec une autre marque (dépannage tard le soir ) tu peux te reprendre en enlevant les caches vis au dessus de tes disjoncteurs .

      Et la à mon avis Hager c est le top .

  3. Bonjour
    Hager à toujours eu un wagon d’avance. Dans les années fin 1970 ils avaient déja de l’avance, ils avaient de l’appareillage adapté aux systèmes de moulures et cette marque travaillait avec la marque Planet & Wattohm, les premiers à commercialiser moulures et goulottes de qualité en France. (Legrand a suivi ensuite en moins bonne qualité). C’est la marque que j’utilisais toujours ensuite quand j’étais artisan électricien, moins cher que les autres marques en modulaire. L’aspect esthétique est bien. Petite remarque, les connexions automatiques sans vis, je sais que c’est testé et garanti par les fabricants, mais il faudra que chaque électricien en face l’expérience. Un bon point pour gagner du temps effectivement et ne pas abimer les âmes des fils . Le mauvais serrage possible et ses conséquences sont maintenant sous la responsabilité du fabricant…:-))
    Salutations.

  4. Bonjour Guillaume,

    Pour ma part choisir un matériel de qualité, fiable et rapide à mettre en oeuvre m’a permis de tester les 3 technologies principal du marché, Hager, Legrand et Schneider.

    Je vais t’avouer que le Hager arrive en 2e position après le grand, je trouve les emmanchements et la technologie a connection automatique plus rapide à emmencher et fiable que le Hager. Le Legrand pour ma part est moins cher que le Hager en dérog… Et le Mix du sans vis avec ceux a vis est bien moins compliquer,

    Néanmois il faut avouer que le peigne que tu as utilisé est top question de sécurité. A savoir que celui la n’est pas au même prix que les autres…. ensuite si on utilise les embouts qui vont bien aux peignes on a la protection adéquate…
    Concernant la goulotte, Legrand arrive une nouvelle fois en tête pour moi la Hager trop encombrante, la livrer en demi longueur serait bien plus judicieux. Le systeme en T des vis est top quand à lui, Legrand ont aussi leur systeme de mise en place rapide mais nécessite des vis normal quand même et est moins intuitifs.

    Bravo pour ton boulot toujours aussi bien exprimé, simple et efficace ! 🙂

  5. Bonjour et merci pour ce test.
    Je pense sérieusement à investir dans cette marque et ces modèles QuickConnect.

    Mais je m’aperçois que Hager ne propose ces modules qu’en 3Ka.
    Au début je ne me suis pas posé la question (tout en 3Ka) mais maintenant j’hésite.
    Certain disjoncteur ne devraient-ils pas être en 4Ka (comme ceux pour le sèche-linge, la plaque à induction, le sèche serviette, le four,…) ?

    Dans l’affirmative, mélanger des disjoncteurs QuickConnect avec des à vis, ne risque t-il pas de créer des problème de compatibilité au niveau des peignes ?

    D’avance, merci beaucoup pour votre aide.

  6. Bonjour

    Vous abordez le sujet de la déconnexion des fils sur les disjoncteurs mais pas de la déconnexion des peignes.
    J’ai cet équipement et je n’ai pas osé « forcer » : est-ce qu’il suffit de déverrouiller la languette jaune, puis de faire levier avec un tournevis sous le peigne pour l’extraire ?

    Une seconde question : je comprends l’intérêt des disjoncteurs à bornes automatiques mais comme vous l’indiquez, avec deux bornes par disjoncteurs et un seul fil par borne, on ne peut brancher que deux fils, donc deux circuits, par disjoncteurs là où avec un système à vis on pouvait mettre raisonnablement deux fils par bornes.
    Résultat : l’electricien qui a refait mon tableau en Hager avec le matériel que vous décrivez (4×13 modules), a sur certaines bornes de disjoncteurs connecté un fil au bout duquel il a connecté un wago pour multiplier les possibilités de connexion.
    Personnellement, je ne trouve pas ça très propre et je me demande même dans quelle mesure cela est permis par la réglementation ?

    Merci d’avance pour vos conseils.

    • Bonsoir

      1/ Je ne connais pas bien la marque Hager, donc difficile d’être affirmatif à 100% mais pour d’autres marques il suffit de faire le levier avec un tournevis

      2/ Que ce soit une borne à connexion automatique ou une borne à vis, on ne peut pas mettre plus de 2 fils par connexion sous un disjoncteur.
      Au delà il faut effectivement faire une dérivation intermédiaire dans le tableau. Une borne Wago est couramment utilisée pour cet usage. On peut également utiliser des dominos
      C’est tout à fait conforme
      Il existe d’autres solutions comme les borniers Viking sur rail, plus propre esthétiquement mais plus encombrant.
      Voir cet exemple qui reprend les 3 solutions évoquées ci-dessus :
      https://www.casimages.com/i/181204081546383216024645.jpg.html

  7. Bonjour ! Bravo et merci pour votre blog !!!! Actuellement en formation pour le titre d’ électricien nouvelle formule a l’ AFPA, incluant la domotique et le photovoltaïque, je trouve dans votre site des explications et des illustrations très pédagogique pour etailler les cours et la mise en pratique ! Continuez et mille merci ! Thierry

  8. Bonjour, merci pour ce tuto, j’ ai quasiment fini mon tableau Hager, juste une petite question comment une fois tes peignes verticaux installés comment les as tu raccordés au bornier ? Merci Guillaume

    • Bonjour,

      Avec du fil (idéalement souple avec embout).

      Il y a de la place pour installer et le peigne de raccordement et le fil au niveau des borniers des interrupteurs différentiels (sous forme de cage).

      Cordialement

  9. Bonjour,
    Pouvez vous me dire où connecter les deux câbles (phase et neutre) venant directement du disjoncteur EDF?
    Je comprends comment brancher le peigne verticale mais celui-ci se connecte en dessous des disjoincteurs différentiels donc il n’y a plus de place pour connecter les deux fils P/N. JE ne vois pas de bornier sur le peigne pour connecté ces deux fils.

    Cordialement

    • Bonjour,
      J’ai exactement la même question : je voudrais rajouter un 2nd disjoncteur différentiel à l’aide d’un peigne vertical sous le 1er, où sont déjà branchés les câbles d’alimentation en 16mm2 mais je n’arrive pas à savoir si c’est possible ?

  10. Attention pour les utilisateurs de contact auxiliaire (donc module de 1.5) il n’existe pas de solution SANVIS chez Hager, je viens de faire les frais, je renvoie et je prends tout AVEC VIS ça sera plus simple 🙂

  11. michel,

    Bonjour ,

    je n’arrive pas à déconnecter les câbles phase et neutre sur mon disjoncteur sans vis hager ;
    dois on insérer le tournevis plat juste dans l’un des deux orifices situés au dessus du câble, ou dans l’orifice encore au dessus pouvez vous m’aider
    merci

    cordialement

  12. Comme Michel, je n’ai pas réussi à débrancher des fils de disjoncteur : j’ai inséré divers petits tournevis dans les 2 orifices situés juste au-dessus des bornes et dans ceux situés plus haut. Rien n’a marché : au final les fils ont cassé et j’imagine que je n’ai plus qu’à condamner ce disjoncteur et en racheter un autre : je préfère mille fois les vis !!!
