Le schéma électrique d’une prise commandée
Résumez cet article :
En bref
Brancher un interrupteur sur une prise, c’est réaliser une prise commandée : l’interrupteur coupe la phase de la prise, comme il le ferait pour une lampe. La phase arrive sur la borne L de l’interrupteur, le retour repart de la borne 1 vers la prise ; le neutre et la terre vont directement à la prise. La NF C 15-100 compte cette prise comme un point d’éclairage : elle se raccorde au circuit d’éclairage (1,5 mm², disjoncteur 16 A au plus), à raison de deux prises au plus par interrupteur, dans la même pièce. Avant tout geste : disjoncteur général coupé et absence de tension vérifiée.
Principe de la prise commandée
Le montage prise électrique commandée permet d’éteindre ou d’allumer une prise à partir d’un interrupteur. C’est le même principe que le simple allumage, avec une prise à la place du point lumineux.
Ce guide fait partie du dossier : le plan électrique d'une maison.
On s’en sert pour allumer depuis la porte un lampadaire ou une lampe posée sur un meuble, là où il n’y a pas de point lumineux au plafond.
Interrupteur et prise : trois montages à ne pas confondre
« Brancher un interrupteur sur une prise » recouvre trois demandes. Seule la première est une prise commandée.
| Ce que vous voulez | Le montage | Le circuit | À retenir |
|---|---|---|---|
| Qu’un interrupteur allume et éteigne une prise (lampadaire, lampe de chevet) | Prise commandée | Circuit d’éclairage | Deux prises au plus par interrupteur, dans la même pièce |
| Poser un bloc prise + interrupteur dans le même boîtier | Deux mécanismes indépendants | L’interrupteur sur l’éclairage, la prise sur les prises | Deux arrivées distinctes, pas de pont entre les deux |
| Prendre le courant sur une prise pour alimenter l’interrupteur d’un luminaire | Éclairage repris sur une prise | Circuit de prises, donc mélange des deux usages | À éviter : ce cas a son propre article, cité plus bas |
Schéma de principe de la prise de courant commandée
Prise de courant commandée: branchement électrique
L’interrupteur est placé sur la phase, avant la prise. Le neutre et le conducteur de protection (la terre) ne sont jamais coupés. Le symbole de la prise commandée, tel qu’on le dessine sur un plan, figure dans notre liste des symboles électriques normalisés.
Schéma électrique d’une prise commandée
La phase (rouge) va du disjoncteur à la borne L de l’interrupteur, le retour (violet) repart de la borne 1 vers la borne de phase de la prise. Le neutre (bleu) et la terre (vert-jaune) vont du tableau à la prise sans passer par l’interrupteur.
Les repères L, 1 et 2 sont ceux des va-et-vient Legrand, que l’on pose aujourd’hui aussi comme interrupteurs simples. Legrand écrit de mettre le retour sur la borne 1 ; la notice de son bloc 0 976 26 le dessine sur la borne 2. Les deux fonctionnent : seul change le sens de la bascule. Sur une autre marque, lisez le marquage moulé au dos du mécanisme, et voyez comment brancher un interrupteur.

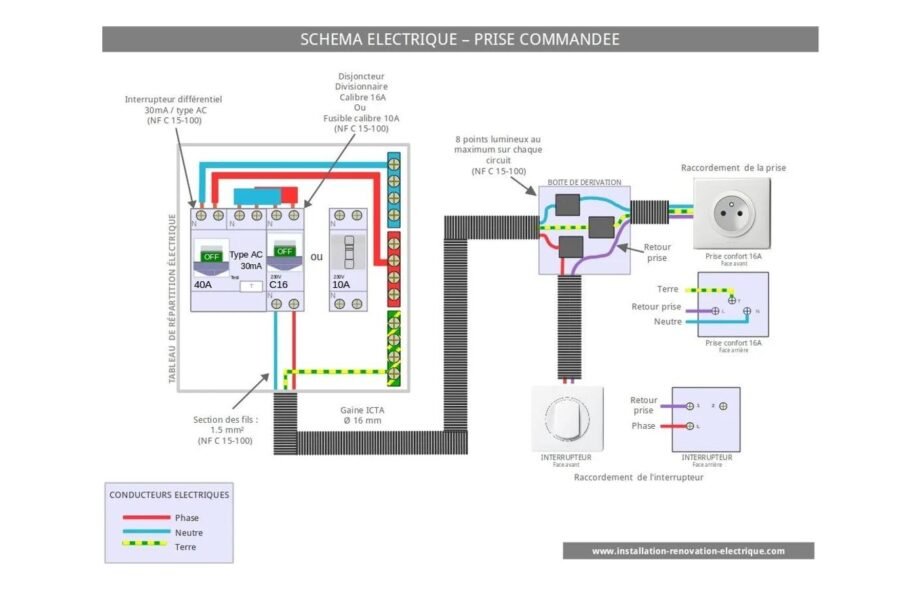

Le schéma suivant, avec le tableau et la boîte de dérivation, fait partie du guide des schémas électriques
Le schéma électrique d’une prise commandée avec sa protection au niveau du tableau électrique. Schéma d’origine de l’article, dessiné en 2012 : les mentions « type AC » et « fusible 10 A » sont de cette époque. Pour la protection, fiez-vous au tableau des règles donné plus bas.
Avant de câbler : couper et vérifier
Coupez le disjoncteur général, puis contrôlez l’absence de tension sur chaque fil de la boîte avec un vérificateur d’absence de tension, pas avec un tournevis testeur : voyez la vérification d’absence de tension. Ne vous fiez pas au seul disjoncteur du circuit : dans la boîte d’un interrupteur ou d’une prise peuvent passer les fils d’un autre circuit.
Faites venir un électricien si vous devez créer un départ au tableau, si vous ne savez pas de quel circuit viennent les fils en place, ou si l’installation est ancienne (pas de terre, fils sans couleur reconnaissable).
Comment brancher une prise commandée par un interrupteur ?
- Coupez le disjoncteur général et vérifiez l’absence de tension à l’interrupteur et à la prise, sur chaque fil.
- Repérez le circuit. Les fils doivent venir d’un circuit d’éclairage, pas d’un circuit de prises.
- À l’interrupteur : la phase sur la borne L, le fil de retour sur la borne 1. Aucun fil bleu ni vert-jaune sur l’interrupteur.
- À la prise : le retour venant de l’interrupteur sur la borne de phase, le bleu sur la borne N, le vert-jaune sur la borne de terre.
- Contrôlez chaque fil en tirant dessus : aucun cuivre ne doit dépasser de la borne, aucun fil ne doit être pincé derrière le mécanisme.
- Refermez, remettez sous tension et essayez : la prise ne doit alimenter la lampe que lorsque l’interrupteur est fermé. Repérez ensuite la prise (étiquette, pastille), pour qu’on ne la prenne pas pour une prise en panne.
Prise commandée par un va-et-vient : le schéma
Pour commander la prise depuis deux endroits, le montage est celui du va-et-vient, la prise prenant la place de la lampe. La phase arrive sur la borne L du premier interrupteur, deux navettes relient les bornes 1 et 2 des deux interrupteurs, et le retour part de la borne L du second vers la prise.
Au-delà de deux prises commandées ensemble, la commande passe par un télérupteur, un contacteur ou un dispositif similaire. À partir de trois points de commande, l’usage du métier est aussi de passer au télérupteur et aux boutons-poussoirs.
Le matériel électrique pour la prise de courant commandée
Il vous faut
- De la gaine ICTA en diamètre 16 ou 20mm de préférence.
- Du fil en 1.5²
- Neutre: Bleu obligatoirement
- Phase: Rouge de préférence
- Terre: vert/jaune obligatoirement
- Un interrupteur (ils sont tous va et vient maintenant)
- Une prise de courant 16A 2P+T
La protection du tableau électrique pour une prise commandée
- Un interrupteur différentiel 30mA en tête de ligne
- La prise de courant commandée est protégée par un disjoncteur divisionnaire de 10A ou 16A maximum
La prise commandée est vue comme un point lumineux vis à vis de la norme NF C 15-100.
Les règles ci-dessous sont lues dans le guide Hager de la NF C 15-100 (mise à jour 2024), qui cite les articles de la norme, et dans la foire aux questions de Legrand :
| Point | Règle | Lu dans |
|---|---|---|
| Circuit | La prise commandée est alimentée par le circuit d’éclairage et compte pour un point d’éclairage | Legrand ; Hager, art. 10.1.6.8.2 |
| Section et calibre | Circuit d’éclairage en 1,5 mm² au moins, disjoncteur de 16 A au plus | Hager, art. 10.1.7.7.2 |
| Points par circuit | 8 points d’éclairage au plus sur un même circuit, prises commandées comprises | Hager, art. 10.1.6.2.3 |
| Prises par interrupteur | Deux au plus, si elles sont dans la même pièce. Au-delà : télérupteur, contacteur ou dispositif similaire | Hager, art. 10.1.6.8.2 |
| Toilettes et salle de bains | L’éclairage ne peut pas y être réalisé par une prise commandée | Hager, page « Éclairage » |
| Repérage | Identifier les prises commandées est recommandé, pas imposé | Hager, art. 10.1.6.8.2 |
Le calibre de 10 A est un usage courant pour l’éclairage, pas une obligation : le maximum est de 16 A. Il a du sens ici, car la notice Legrand citée donne l’interrupteur pour 10 A (2 300 W). Pour les autres circuits, voyez notre outil calibre de disjoncteur.
Bloc prise + interrupteur : comment le brancher ?
Un appareillage combiné (un interrupteur et une prise sous la même plaque ou dans le même boîtier en saillie) réunit deux mécanismes qui ne sont pas reliés entre eux. La notice du bloc Legrand 0 976 26 dessine deux raccordements séparés, avec des valeurs différentes : 1,5 mm² et 10 A pour l’interrupteur, 2,5 mm² et 16 A pour la prise. Legrand comme Schneider présentent ces blocs comme l’association d’une commande d’éclairage et d’une prise de courant.
La conséquence pratique : chaque mécanisme se raccorde à son circuit, l’interrupteur à celui de l’éclairage, la prise à un circuit de prises, soit deux arrivées dans le boîtier. Deux précautions en découlent :
- coupez le disjoncteur général avant d’ouvrir : couper un seul des deux circuits laisse l’autre mécanisme sous tension ;
- ne reprenez jamais le neutre d’un circuit pour un appareil alimenté par un autre. Le neutre de la lampe vient du circuit d’éclairage, celui de la prise du circuit de prises.
Si vous voulez que l’interrupteur du bloc commande la prise du bloc, vous revenez au schéma de la prise commandée : l’ensemble est alors alimenté par le circuit d’éclairage, et la prise ne sert plus qu’à une lampe.
Reste le montage de certains tutoriels, à droite sur le schéma : un pont entre la phase de la prise et l’interrupteur, et le neutre de la lampe repris sur la prise. Le luminaire se retrouve alors sur le circuit des prises. Ce cas a son article, avec les risques et les solutions pour créer un vrai départ d’éclairage : brancher un éclairage sur un circuit de prise électrique. Pour ajouter une prise à partir d’une autre prise, voyez le pontage de prise électrique.
Le coût de la prise commandée
Pour simplifier, 3 fils en moyenne passent dans la gaine. Les prix ci-dessous datent de la rédaction de l’article, publié en 2012 : ils donnent un ordre de grandeur, pas un tarif du jour.
- Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
- Fil en 1.5² : 0.16€ / mètre linéaire
- Prise de courant 16A: minimum 3€
- Interrupteur: 3€ au minimum
cout minimum pour la prise de courant commandée (prix de 2012) : 6€ + 0.8€ / mètre linéaire de gaine tirée
Prise commandée : les points de vigilance
Une prise commandée est raccordée au circuit d’éclairage (1,5 mm²) : elle ne compte donc pas dans le nombre de prises 16 A réglementaires de la pièce. Il est recommandé de la rendre repérable (elle ne sert qu’à un luminaire, pas à un appareil de forte puissance). Une alternative consiste à installer un interrupteur classique commandant directement un point lumineux.
Les erreurs que l’on retrouve sur le terrain :
- Un radiateur d’appoint ou un aspirateur branché sur la prise commandée : l’interrupteur, donné pour 10 A, et le circuit d’éclairage ne sont pas prévus pour cela.
- L’interrupteur posé sur le neutre : la lampe s’éteint, mais la prise reste à la phase. C’est toujours la phase que l’on coupe.
- La prise commandée laissée sur le circuit des prises, l’interrupteur étant simplement intercalé : le montage fonctionne, mais la prise n’est plus sur le circuit d’éclairage, où les guides cités la rangent.
Vous ne voulez pas tirer de fils ? Legrand propose un kit sans fil, où la commande murale pilote la prise par radio : voyez aussi modifier son installation électrique sans travaux.
Où trouver le matériel pour une prise commandée
Prenez l’interrupteur et la prise dans la même gamme, et le vérificateur avant tout le reste.
- Prise de courant 2P+T 16 A : avec terre, de la gamme de vos plaques.
Voir les prises 2P+T sur Amazon - Interrupteur va-et-vient : il sert aussi d’interrupteur simple, avec ses bornes L, 1 et 2.
Voir les interrupteurs va-et-vient sur Amazon - Vérificateur d’absence de tension : un appareil à deux pointes de touche, pour contrôler la boîte avant d’y mettre les doigts.
Voir les vérificateurs d’absence de tension sur Amazon - Kit prise et interrupteur sans fil : pour commander une prise sans tirer de fils ; vérifiez la puissance admise sur la fiche du produit.
Voir les kits prise et interrupteur sans fil sur Amazon
Liens rémunérés : en tant que Partenaire Amazon, le site réalise un bénéfice sur les achats remplissant les conditions requises, sans surcoût pour vous.
Questions fréquentes
Un interrupteur peut-il commander une prise de courant ?
Oui : c’est la prise commandée, raccordée au circuit d’éclairage et réservée à une lampe. Tirer le courant d’une prise pour alimenter l’interrupteur d’un luminaire est un autre montage, qui met cet éclairage sur le circuit des prises : il est à éviter.
Combien de prises peut-on commander avec un seul interrupteur ?
Deux, à condition qu’elles soient dans la même pièce. Au-delà, la commande passe par un télérupteur, un contacteur ou un dispositif similaire. Chaque prise commandée est comptée comme un point d’éclairage, et un circuit d’éclairage en alimente huit au plus.
Combien de fils faut-il pour une prise commandée ?
Deux à l’interrupteur : la phase et le retour. Trois à la prise : le retour venant de l’interrupteur, le neutre et la terre. Le neutre et la terre ne passent pas par l’interrupteur.
Comment transformer une prise normale en prise commandée ?
Il ne suffit pas d’intercaler un interrupteur sur sa phase : la prise doit aussi quitter le circuit des prises pour être alimentée par le circuit d’éclairage. Cela demande de nouveaux fils jusqu’à l’interrupteur et jusqu’à ce circuit. Sans travaux, il reste la prise pilotée par une commande radio.
Sources
- Hager, guide de la NF C 15-100 dans l’habitat, mise à jour 2024 : pages « Éclairage » et « Prises de courant commandées ».
- Hager, guide technique, chapitre K : tableau des sections et des protections.
- Legrand, foire aux questions : qu’est-ce qu’une prise de courant commandée et comment brancher une prise de courant sur un interrupteur.
- Legrand, notice du bloc interrupteur + prise 0 976 26 et fiche du bloc ALB710WH.
- Schneider Electric, fiche du bloc Mureva Styl MUR36025.
Résumez cet article :
📖 Le glossaire de cet article
Les termes techniques abordés dans cet article, expliqués simplement.
- Disjoncteur — Un disjoncteur est un appareil de protection qui interrompt automatiquement le circuit en cas de surcharge (détection thermique par bilame) ou de cour…
- Installation électrique — Une installation électrique regroupe l'ensemble des équipements, câbles, canalisations et appareils de protection permettant la distribution et l'util…
- Interrupteur — Un interrupteur est un organe de commande qui ouvre ou ferme manuellement un circuit électrique pour allumer ou éteindre un ou plusieurs points lumineux.
- Interrupteur Horaire — Un interrupteur horaire est une minuterie électronique ou mécanique qui programme automatiquement l'activation et la désactivation d'un circuit selon des plages horaires définies.
- Interrupteur différentiel — Un interrupteur différentiel détecte la différence entre le courant entrant (phase) et le courant sortant (neutre) : dès qu'un courant de fuite s'étab…
- Plan Électrique — Un plan électrique est un document graphique représentant la disposition des équipements électriques d'un bâtiment : circuits, prises, interrupteurs, …
- Prise électrique — Une prise électrique est un point de soutirage fixe permettant de raccorder des appareils amovibles au réseau.
- Schéma électrique — Un schéma électrique est une représentation graphique symbolisée d'un circuit ou d'une installation, montrant les connexions entre composants à l'aide de symboles normalisés (IEC 60617).
- Sous tension — Un conducteur, un équipement ou une installation est dit « sous tension » dès qu'une tension électrique est présente entre ses bornes accessibles et u…
- Tableau électrique — Le tableau électrique est le coffret centralisé qui regroupe l'ensemble des dispositifs de protection d'une installation : disjoncteurs divisionnaires…
Téléchargez notre guide gratuit pour gagner du temps et de l'argent sur vos travaux électriques !
« * » indique les champs nécessaires
Bonjour, tout d’abord merci pour votre travail !
Je me pose la question du symbole de la prise commandée, comment la repérez vous, sur le schéma et physiquement chez un client ?
Merci à vous
Bonjour,
Pourquoi sur un interrupteur commandant une prise, il y a 70 volt si rien n’est branché sur la prise ?
j’ai installé un interrupteur avec voyant pour une salle de bain, mais du coup la lumière de la salle de bain est très faible ?
Bonjour,
Dans ma chambre je dispose d’un interrupteur simple qui allume/éteint un point lumineux + une prise commandée. C’est une maison récente avec une pieuvre dans les combles.
Je souhaite modifier cette prise commandée en une prise classique, est-ce possible ? et est-ce simple à réaliser ?
Bonjour
Normativement les prises commandée sont à destination de l’éclairage et sont placée sur un circuit d’éclairage.
Ce qui est bizarre dans votre cas, c’est que ce soit le même interrupteur qui commande un point d’éclairage + la prise. Ce n’est pas très pertinent, mais pas interdit.
Si vous transformez cette prise commandée en prise classique, cela deviendra hors norme (il faut séparer prises et éclairage sur des circuits différents), mais en restant sécurisé, donc pas dramatique.
La difficulté est qu’il faut amener la phase du circuit d’éclairage en direct sur la prise. Tout dépend de la manière dont c’est réalisé.
2 cas de figure sachant que la phase repart arrive l’interrupteur
– depuis l’interrupteur repartent 2 fils vers d’une part la prise et d’autre part le point d’éclairage. Il suffit dans ce cas de déplacer le fil de la prise, sur la borne où se trouve le fil de phase
– depuis l’interrupteur repart un seul fil qui desservira la prise et le point d’éclairage (soit dans un sens, soit dans l’autre, soit par l’intermédiaire du boite de dérivation placée plus loin). Il faudra dans cas repasser un fil de phase pour alimenter la prise, ce qui peut être plus ou moins simple, suivant la manière dont a été réalisé le câblage.
Lire :
« 2 cas de figure sachant que la phase arrive sur l’interrupteur »
Bonjour,
Très bon travail, c’est clair et net…merci
Bonjour et Merci pour votre contribution au travers de ce site.
La norme impose, lorsque c’est possible un point lumineux central dans les chambres.
N’étant pas très fana esthétiquement, je souhaite installer également 2 prises commandées (pour mettre des lampes sur pied…).
Est-il possible de commander ces prises à partir du même interrupteur que l’éclairage central ?
Par ailleurs, je ne comprends pas pourquoi à partir de 3 prise commandée on est contraint de passer par un télérupteur… Les prises sont en parallèle dans les 2 cas (interrupteur / télérupteur) du coup je ne vois pas le gain en sécurité sur un circuit d’éclairage. Je ne met pas en question la norme, je cherche à comprendre ce qui m’échappe).
Merci d’avance !
JP
Salut
Je sais que ca fait longtemps que vous avez fait l’article mais je cherche un PDF ou une video qui peut me permet de comprendre le fonctionnement d’une prise intelligente.
Cordialement
Bonjour
combien de prise commandé je peux mettre sur un circuit.
Merci
cdt
Bonsoir
Une prise commandée à destination de l’éclairage est considérée par la norme comme un point d’éclairage.
Sachant qu’on peut mettre au maximum 8 points d’éclairage par circuit, on peut donc mettre au maximum 8 prises commandées.
Attention toutefois, la norme limite à 2 le nombre de prises commandées par le même interrupteur. Au delà, il faut passer par un télérupteur ou un contacteur.
Bonjour,
Merci de votre réponse et pour ce blog très intéressant.
Je vois sur le net qu’un permutateur peut faire office d’interrupteur bipolaire.
Mais quand je regarde pour la série Odace de chez Schneider, les connexions internes semblent l’empêcher de l’utiliser en tant qu’interrupteur bipolaire. Est-ce vrai ?
Merci.
Bonsoir
Un permutateur permute les connexions, il ne les coupe pas.
Je ne vois pas comment cela pourrait convenir pour ce que vous voulez faire.
Bonjour,
L’interrupteur utilisé est-il le même que pour un éclairage ?
Si oui, je pense qu’il est préférable de sécuriser le circuit par un disjoncteur 10A ; l’interrupteur étant donné pour 10A maximum.
Qu’en pensez-vous ?
Comme je vous l’ai dit il me semble préférable d’utiliser un interrupteur bipolaire qui coupe phase+neutre.
En général ils sont donnés pour 16A (donc adaptés à une prise 16A)
Mais effectivement, si c’est un 10A, il est pertinent de mettre un disj 10A au départ.
Bonjour,
Merci pour ce merveilleux blog. Sans lui, je ne sais pas si j’aurais eu le courage de refaire mon installation electrique.
J’en viens à ma question. Est-ce qu’on peut brancher d’autres appareils sur une prise commandée ? Je pense notamment à:
– La commande de la porte de garage pour ne pas qu’on puisse utiliser les ondes radio et ouvrir la porte la nuit
– Alimenter des outils dans l’atelier (perceuse à colonne, tour…) ?
Merci
Bonsoir
On n’est plus dans la logique de la prise commandée destinées à de l’éclairage
Rien n’interdit d’ajouter un dispositif de sectionnement sur un circuit prises classique ou un circuit spécialisé.
Assurez vous que l’interrupteur accepte un intensité adaptée à la puissance de l’appareil
Préférez un interrupteur bipolaire.
Bonjour,
Dans le cas d’un interrupteur bipolaire, le schéma électrique est-il différent à celui de l’article?
Cordialement
Oui, car phase neutre arrivent à l’interrupteur.
Les 2 sont coupés par l’interrupteur et repartent vers la prise.
Donc 4 fils.
