Réaliser le tableau de répartition électrique

132
344845
branchement dans tableau électrique

Avertissement: Suite aux dernières évolutions de la norme NF C15-100, les notions de cet article seront bientôt obsolètes (pour les logements neufs à partir du 27 novembre 2015).

En attendant la rédaction d’un article respectant les nouvelles préconisations, vous pouvez retrouver toute la méthodologie conforme au nouveaux changements dans la méthode du blog accessible en suivant ce lien. Je peux aussi vous aider à réaliser vos travaux grâce au coaching pour vos travaux d’électricité que je propose ici.

Cette article va vous aider à concevoir le tableau de répartition électrique de votre logement. Il regroupe tous les éléments donnés par la norme NF C 15-100.

Je base cet article à partir d’un exemple d’appartement, d’une surface de 90 m², chauffé avec des convecteurs électriques.

Pour faire le tableau électrique, vous devez avoir préalablement réalisé le plan architectural de l’habitation.

La méthode générale consiste à réaliser les étapes suivantes

  1. Répertorier tous les éléments électriques de l’habitation à l’aide du plan architectural
  2. Réaliser les groupes des éléments électriques de la maison et comptabiliser le nombre de disjoncteurs divisionnaires (en respectant les recommandations NF C 15-100)
  3. Analyser l’installation électrique et déterminer les protections différentielles: (en respectant les recommandations NF C 15-100)
  4. Déterminer la taille du tableau électrique (en respectant les recommandations NF C 15-100)
  5. Réaliser le plan du tableau.

Voici le plan architectural de l’appartement, qui servira d’exemple:

installation électrique schéma électrique architectural
Le plan architectural est la base pour réaliser le tableau de répartition électrique


Répertorier tous les éléments électriques de l’habitation:

Il vous faut à partir du plan architectural, répertorier tous les éléments nécessitant une connexion électrique dans chaque pièce:

  • Nombre de points lumineux
  • Nombre de prises de courant 16A (prise de confort classique)
  • Nombre de prises spécialisées
  • Les chauffages électriques (si ils existent)
  • Les Volets roulants (si ils existent)
  • Circuits spéciaux: VMC, cumulus, plancher chauffant, chaudière….

—————————————————————————————-

exemple de l’appartement:

  • Chambre 1: 3 socles de prise (2 prises simples et 1 bloc de 2 prises), 1 point lumineux, 1 convecteur 750W
  • Chambre 2: 3 socles de prise (2 prises simples et 1 bloc de 2 prises), 1 point lumineux, 1 convecteur 750W
  • Bureau: 3 socles de prise (2 prises simples et 1 bloc de 2 prises), 1 point lumineux, 1 convecteur 750W
  • Cuisine: 3 socles de prise (2 prises simples et 1 bloc de 2 prises), 1 point lumineux, 1 prise spécialisée 32A, 2 prises spécialisées 20A, 1 Cumulus, 1 convecteur 500W
  • Salon: 6 socles de prise (4 prises simples et 1 bloc de 3 prises), 2 points lumineux, 2 convecteur 1000W
  • WC: 1 point lumineux
  • Salle de bain: 1 prise rasoir , 2 point lumineux, 1 prise spécialisée 20A, 1 convecteur 750W
  • Couloir: 2 socles de prise (2 prises simples), 2 points lumineux

—————————————————————————————-

Le décompte des socles de prises électriques est réalisé de la façon suivante:

Les socles sont décomptés de la manière suivante, lorsque les prises de courant 16A sont montées dans un même boitier (boite d’encastrement):

  • 1 prise simple = 1 socle
  • 1 prise double = 1 socle
  • 1 prise triple = 2 socles
  • 1 prise quadruple = 2 socles
  • Supérieur à 4 prises = 3 socles

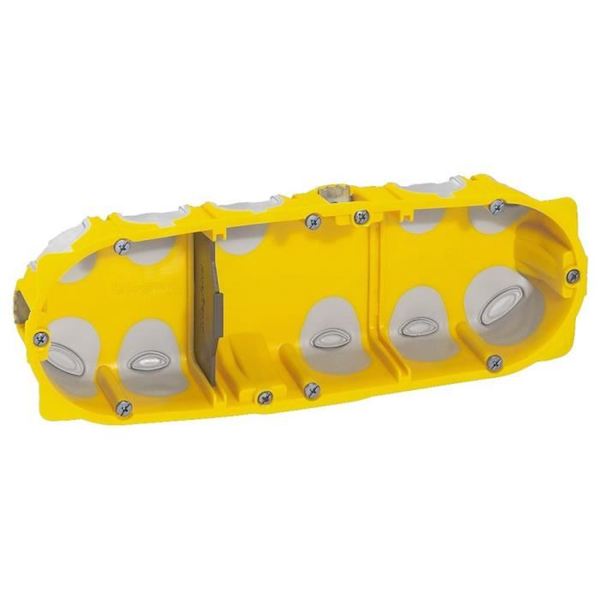

socle prise de courant installation électrique
Cette boite d’encastrement 3 postes compte pour 2 socles de prise de courant

Réaliser les groupes des éléments électriques de la maison et comptabiliser le nombre de disjoncteurs divisionnaires ou fusibles du tableau électrique:

Vous devez grouper les éléments quand c’est possible, afin de protéger plusieurs circuits sous un même disjoncteur. Pour cela, vous devez connaître les affectations des disjoncteurs divisionnaires (conforme à la norme NF C 15-100)

La spécificité de la salle d’eau

Les éléments de la salle de bain ne doivent pas être associés à d’autres éléments du logement.

Chaque élément électrique de la salle de bain devra disposer de sa propre protection (ce n’est pas imposé par la norme, c’est simplement une recommandation personnelle):

  • 1 disjoncteur 10 ou 16A pour les points lumineux de la salle de bain
  • 1 disjoncteur 16A pour la protection des prises de la salle de bain
  • 1 disjoncteur (calibre à ajuster selon puissance) pour le chauffage de la salle de bain si il existe

—————————————————————————————-

exemple de l’appartement:

La Salle de bain possède : 1 prise rasoir , 2 point lumineux, 1 prise spécialisée 20A, 1 convecteur 750W

Chaque éléments possède sa propre protection, la prise spécialisée étant inclus dans le groupe des prises spécialisées :

  • 1 disjoncteur 16A pour les deux points lumineux de la salle de bain (conducteurs en 1.5mm²)
  • 1 disjoncteur 16A pour la prise rasoir de la salle de bain (conducteurs en 1.5mm²)
  • 1 disjoncteur 10A pour le convecteur de la salle de bain (conducteurs en 1.5mm²)

—————————————————————————————-

Grouper les appareils de chauffage (type convecteurs électriques)

Vous pouvez grouper les appareils de chauffage, en additionnant les puissances maximales en W, et en choisissant les protections adaptées à l’aide du tableau suivant:

Puissance maximale en monophasée: 2250W

  • Calibre du disjoncteur 10A
  • Section des conducteurs 1,5mm2

Puissance maximale en monophasée: 4500W

  • Calibre du disjoncteur 20A
  • Section des conducteurs 2,5mm2

Puissance maximale en monophasée: 7250W

  • Calibre du disjoncteur 32A
  • Section des conducteurs 6mm2

—————————————————————————————-

exemple de l’appartement:

On a une puissance de chauffage de 5000W dans l’appartement (salle de bain exclue) Un disjoncteur de 25A suffirait pour protéger l’ensemble des convecteurs électrique. Je choisi de dédoubler les protections et de protéger:

  • Le Salon par un disjoncteur 10A (2x1000W = 2000W en tout) (conducteurs en 1.5mm²)
  • L’ensemble cuisine, bureau, chambre 1 et chambre 2,  par un disjoncteur 20A (4x750W =3000W en tout) (conducteurs en 2.5mm²)

—————————————————————————————-

Les planchers Chauffants

Les protections du tableau électrique pour le plancher chauffant obéissent aux règles suivantes dans le cas d’un plancher rayonnant (ou chauffant) direct ou  à accumulation:

Puissance maximale en monophasée: 1700W

  • Calibre du disjoncteur 16A
  • Section des conducteurs 1,5mm2

Puissance maximale en monophasée: 3400W

  • Calibre du disjoncteur 25A
  • Section des conducteurs 2,5mm2

Puissance maximale en monophasée: 5400W

  • Calibre du disjoncteur 40A
  • Section des conducteurs 6mm2

Puissance maximale en monophasée: 7500W

  • Calibre du disjoncteur 50A
  • Section des conducteurs 10mm2

—————————————————————————————-

Grouper les points lumineux

Remarque : les prises commandées sont considérées comme des points lumineux.

Vous pouvez grouper

  • Jusque 5 points lumineux sur un disjoncteur de 10 A avec une section de fil de 1.5²
  • Jusque 8 points lumineux sur un disjoncteur de 16 A avec une section de fil de 1.5²

—————————————————————————————-

exemple de l’appartement:

L’appartement compte 9 points lumineux (salle de bain exclue): je choisi de protéger:

  • Les points lumineux de la cuisine, du salon et du WC avec un disjoncteur 10A (4 points lumineux en tout) (conducteurs en 1.5mm²)
  • Les points lumineux de la chambre 1 (sur va et vient), de la chambre 2, du bureau et du couloir avec un disjoncteur 10A (5 points lumineux en tout) (conducteurs en 1.5mm²)
  • Un télérupteur dans le couloir, protégé par un disjoncteur 2A (voir le schéma électrique du télérupteur avec commande protégée) (conducteurs en 1.5mm²)

—————————————————————————————-



Grouper les volets roulants

Les volets roulant obéissent à la même règle que les points lumineux:

Vous pouvez grouper

  • Jusque 5 volets roulants sur un disjoncteur de 10 A avec une section de fil de 1.5²
  • Jusque 8 volet roulants sur un disjoncteur de 16 A avec une section de fil de 1.5²

—————————————————————————————-

Grouper les prises de confort 16A

ATTENTION, les prises spécialisées ne sont pas des prises confort.

Vous pouvez grouper

  • Jusque 5 socles* sur un disjoncteur de 16 A avec une section de fil de 1.5²
  • Jusque 8 socles* sur un disjoncteur de 20 A avec une section de fil de 2.5²

*Le décompte des socles est réalisé de la façon suivante:

  • 1 prise simple = 1 socle
  • 1 prise double = 1 socle
  • 1 prise triple = 2 socles
  • 1 prise quadruple = 2 socles
  • Supérieur à 4 prises = 3 socles

—————————————————————————————-

exemple de l’appartement:

Rappel du nombre de socles par pièce (salle de bain exclue)

  • Chambre 1: 3 socles de prise
  • Chambre 2: 3 socles de prise
  • Bureau: 3 socles de prise
  • Cuisine: 3 socles de prise
  • Salon: 6 socles de prise
  • Couloir: 2 socles de prise

L’appartement compte 20 socles de prise (salle de bain exclue): je choisi de protéger:

  • Les prises de la chambre 1 et de la chambre 2 par un disjoncteur 20A (6 socles en tout) (conducteurs en 2.5mm²)
  • Les prises du bureau et de la cuisine par un disjoncteur 20A (6 socles en tout) (conducteurs en 2.5mm²)
  • Les prises du salon et du couloir par un disjoncteur 20A (8 socles en tout) (conducteurs en 2.5mm²)

—————————————————————————————-

Le cas des prises spécialisées dans le tableau électrique:

Pour les prises spécialisées, il faut utiliser une protection unique par prise spécialisée.

—————————————————————————————-

exemple de l’appartement:

Rappel du nombre de socles par pièce

  • Cuisine: 1 prise spécialisée 32A, 2 prises spécialisées 20A, 1 Cumulus
  • Salle de bain:  1 prise spécialisée

L’appartement compte 2 prises spécialisées 20A, 1 prise spécialisée 32A, 1 cumulus: Je choisi les protections:

  • 2 disjoncteurs divisionnaires 20A pour les prises spécialisées 20A (conducteurs en 2.5mm²)
  • 1 disjoncteur divisionnaire 32 pour la prise spécialisée 32A (conducteurs en 6mm²)
  • 1 disjoncteur 20A pour le cumulus (conducteurs en 2.5mm²)
  • 1 disjoncteur 20A pour la protection de la prise spécialisée de la salle de bain (conducteurs en 2.5mm²)

—————————————————————————————-

Comment optimiser les groupes dans le tableau électrique?

Vous devez réaliser les groupes en vous posant une question: Si un disjoncteur divisionnaire déclenche, (exemple une chambre) quelle sera l’implication dans les autres pièces. Vous devez équilibrer le plus logiquement les points lumineux et prises, afin de ne pas priver tout un secteur de lumière si vous avez un problème sur un luminaire.

Ce cas est d’autant plus explicite avec le chauffage. Imaginez, si j’avais pris la décision dans l’exemple de protéger tous les chauffages sous un seul disjoncteur, et qu’un des chauffages provoque un défaut dans l’installation électrique: Le logement se retrouve sans chauffage à cause d’un élément défectueux.

Je peux aussi prendre le cas des volets roulants (qui n’existent pas dans l’exemple). Je vois souvent un seul disjoncteur pour plusieurs volets roulants: Or, si un des volets roulants fait disjoncter l’installation électrique, les autres volets sont condamnés par la panne d’un seul volet.

Pensez donc à équilibrer les systèmes sur les disjoncteurs!

Vous devez donc avoir à la fin de cette étape un listing, vous donnant le nombre de protections électriques, les éléments protégés, et la section des fils:

—————————————————————————————-

exemple de l’appartement:

SALLE DE BAIN

  • Disjoncteur 16A – Points lumineux salle de bain conducteurs en 1.5mm²
  • Disjoncteur 16A –Prise rasoir salle de bain –  conducteurs en 1.5mm²
  • Disjoncteur 10A – Convecteur salle de bain –  conducteurs en 1.5mm²

CHAUFFAGE

  • Disjoncteur 10A – Salon – conducteurs en 1.5mm²
  • Disjoncteur 20A – cuisine, bureau, chambre 1 et chambre 2 – conducteurs en 2.5mm²

POINTS LUMINEUX

  • Disjoncteur 10A – cuisine, du salon, WC – conducteurs en 1.5mm²
  • Disjoncteur 10Achambre ,1chambre 2, bureau, couloir – conducteurs en 1.5mm²

PRISES CONFORT 16A

  • Disjoncteur 20A – chambre 1, chambre 2 – conducteurs en 2.5mm²
  • Disjoncteur 20A – bureau,  cuisine – conducteurs en 2.5mm²
  • Disjoncteur 20A – salon, couloir – conducteurs en 2.5mm²

PRISES SPÉCIALISÉES

  • Disjoncteur 20A – Prise spécialisée salle de bain – conducteurs en 2.5mm²
  • Disjoncteur 20A – cuisine prise spécialisée 20A n°1 – conducteurs en 2.5mm²
  • Disjoncteur 20A – cuisine prise spécialisée 20A n°2 – conducteurs en 2.5mm²
  • Disjoncteur 32A – cuisine prise spécialisée 32A – conducteurs en 6mm²
  • Disjoncteur 20A – cumulus – conducteurs en 2.5mm²



Analyser l’installation électrique et déterminer les protections différentielles du tableau électrique:

La norme NF C 15-100 impose un minimum de protections différentielles dans le tableau électrique selon la taille du logement

Surfaces du logement inférieures à 35m2

  • Au minimum 2 interrupteurs différentiels (1 type A et 1 type AC) 1 x 25A type AC + 1 x 40 type A

Surfaces entre 35m2 et 100m2

  • Au minimum 3 interrupteurs différentiels (1 type A et 2 type AC) 2 x 40A type AC + 1 x 40 type A

Surfaces supérieures à 100m2

  • Au minimum 4 interrupteurs différentiels (1 type A et 3 type AC) 3 x 40A type AC + 1 x 40 type A

L’interrupteur différentiel de type A doit protéger les circuits suivants:

  • Le circuit spécialisé de la cuisinière ou de la plaque de cuisson
  • Le circuit spécialisé du lave linge
  • Deux circuits supplémentaires de prises (16A ou 20A)
inter diff protection différentielle du tableau électrique
Interrupteur différentiel de type A, obligatoire dans le tableau électrique selon la norme NF C 15-100

—————————————————————————————-

exemple de l’appartement (surface 90m²):

Dans notre exemple, la norme NF C 15-100 impose 3 protections de type interrupteurs différentiels:

  • 2 interrupteurs différentiels 40A type AC
  • 1 interrupteur différentiel 40A type A

—————————————————————————————-

Déterminer la taille du tableau électrique:

Les tableaux électriques vendus sont caractérisés par:

  • Le nombre des rangées
  • Le nombre de modules par rangée: un module désigne un emplacement occupé par un élément de protection. Typiquement, un disjoncteur divisionnaire ou un porte fusible occupe un module, un interrupteur divisionnaire 2 modules, 1 télérupteur un module, une minuterie un module et d’autres éléments plusieurs modules.

Vous connaissez maintenant le nombre de disjoncteurs divisionnaires, le nombre d’interrupteur différentiel.

Vous allez pouvoir calculer le nombre de modules du tableau électrique

  • 1 disjoncteur divisionnaire = 1 module
  • 1 interrupteur différentiel = 2 modules

N’oubliez pas les télérupteurs, minuterie, préavis ou programmateurs si vous en avez!

Je vous conseille de prendre une rangée par interrupteur différentiel

Vous devez obligatoirement laisser 20% d’espace disponible dans votre tableau électrique

—————————————————————————————-

exemple de l’appartement (surface 90m²):

En faisant la liste des protections pour l’exemple, on arrive à

  • 3 interrupteurs différentiels = 6 modules
  • 4 disjoncteurs divisionnaires 10A = 4 modules
  • 2 disjoncteurs divisionnaires 16A = 2 modules
  • 8 disjoncteurs divisionnaires 20A = 8 modules
  • 1 disjoncteur divisionnaire 32A =1 module
  • 1 télérupteur avec son disjoncteur divisionnaire pour protection de la commande(pour le point lumineux du couloir, sur le plan architectural, il y a 3 boutons poussoirs) = 2 modules

soit un total de 23 modules.

En laissant 20% d’espace libre, il faut donc un tableau 28 modules minimum

—————————————————————————————-

Organiser et réaliser le plan du tableau de répartition électrique:

je conseille l’organisation suivante:

  • Un interrupteur différentiel de type AC suivi des circuits de prises, des circuit d’éclairage, de la VMC, et les circuits de protection des commandes (exemple contact jour / nuit EDF)
  • Un interrupteur différentiel de type A suivi des circuits spécialisés  (Machine à laver et plaque) et de deux circuits prises 20A
  • Un interrupteur différentiel de type AC suivi des protections pour la salle de bain et du chauffage

Vous devez ensuite réaliser le plan du tableau électrique qui vous permettra de visualiser le travail que vous avez réalisé.

Les outils pour réaliser le plan du tableau électrique:

Les méthodes « couteau suisse »:

Voici quelques méthodes, non « professionnelles », mais qui peuvent vous servir pour faire le plan du tableau électrique:

  • Une feuille de papier et un crayon (ça coule de source)
  • Un tableur informatique (« Calc » d’openoffice par exemple): C’est le logiciel couteau suisse par excellence
  • Un logiciel de présentation (type power point), qui permet de faire des diagrammes et schémas assez facilement

Les méthodes « professionnelles »

EXEMPLE DE PLAN OBTENU AVEC LA METHODE DE REALISATION DES PLANS EN ELECTRICITE

installation électrique tableau électrique de l'appartement norme NF C 15-100
Plan du tableau de répartition électrique obtenu avec la méthode du blog en électricité
Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

132 Commentaires

  1. je vous félicite pour cette initiative. Ainsi donc nous autres apprenants pourrons apprendre encore plein de chose en installation électrique grâce à vous.Mille merci.

  2. Excellent,

    Tres clair, bien expliqué avec toutes les indications pour s adapter à de nombreux cas de figure.
    Un complement indiquant les normes à respecter pour le raccordement des fils de terre (aussi dans le tableau) serait bienvenu..

    Ceci dit, encore bravo

  3. Bonjour,

    Je suis venu sur votre site par hazard, je l’ajoute à mes favoris.
    Bravo pour vos explications et schémas.
    Très bien conçu avec des explications simples et faciles à comprendre.
    Une étude pour tous ceux qui veulent entreprendre des installations électriques
    pour leur domicile existant ou futur.
    Encore bravo
    Henri

    • Bonjour,

      Votre question est intéressante et fera l’objet d’un prochain article. Pour répondre à votre question, il me manque des données importante, comme la puissance d’abonnement souscrite ainsi que la longueur séparant votre compteur et votre tableau de répartition

  4. Bonjour,

    Mille merci pour votre travail très appréciable pour nous apprenants et désireux de faire nos travaux nous mêmes. Encore merci !

    Néanmoins, j’ai besoins de petits éclaircissement, je suis entrain de voir pour effectuer mes plans et surtout mes circuits pour mon tableau, j’ai un peu plus de 110m² et je suis bloqué avec l’ampérage sous mes inter-diff, j’ai 4 inter-diff 40A dont 1 type A, mais je ne sais pas le nombre de dj divisionnaire que je peux leur mettre derrière, limite d’ampèrage par rapport aux ampérages des dj divisionnaire ( je m’explique ) admettons ton inter est de 40 A peux tu y mettre 5x20A de divisionnaire ? j’aimerais me limité a 4 rangé pour mon tableau car si je dois rajouter un inter diff, 5 rangés sa commence a chiffré quoi…

    Donc voilà mon gros problème du moment… Je vous remercie par avance.

    Thibaut.

    • Bonjour,

      L’intensité nominale d’un interrupteur différentiel (40A 63A), c’est le courant maximum que l’interrupteur différentiel accepte à ses bornes. Cette valeur n’entre en aucun cas dans le cadre d’une protection.
      Pour choisir le calibre de l’interrupteur différentiel, j’utilise les conditions suivantes:
      Pour la rangée qui concerne machine a laver, lave vaisselle, plaque de cuisson et prises spécialisées en général, j’utilise un interrupteur différentiel 63A 30mA
      Pour une rangée avec éclairages, prises et autre, du 40A.

      J’espère avoir résolu votre problème.

      Cordialement

      • D’accord, en faite si j’ai compris votre réponse, la répartition en dessous de l’inter-diff est important sans l’être, le consuel n’y verra pas d’inconvénient à avoir un 40A et ce peut importe le nombre de DJ divisionnaire ? J’aimerais vous montrer ma répartition pour que l’on se comprenne bien, que vous donniez votre avis et que chacun de nous 2 vois ce que l’autre veut dire. pouvez vous m’envoyer un mail ou quelque chose comme cela ? Que je puisse vous la joindre ?

        Merci encore par avance.

        Cordialement.

        Thibaut.

  5. Bonjour

    Bien pour l’expliquation d’une réalisation électrique d’un pavillon.

    J’ai une question à vous poser au sujet de la salle de bain.

    Pour quelle raison le ou les points lumineux, les prises courant doivent avoir leur propre protection?

    Pourquoi mettre une prise spécialisée de 20A dans une salle de bain ?

    La norme NF C 15-100 l’ impose t’ elle?

    Merci de votre réponse
    Cordialement Hervé.

    • Bonjour,

      La protection séparée des éléments de la salle de bain n’est pas une obligation vis à vis de la norme, juste une question de sécurité sachant que cette pièce est soumise à des contraintes liées à l’eau.

      Pour la prise spécialisée 20A dans la salle de bain, aucune obligation non plus: Il faut apprécier l’utilisation que vous pouvez faire de votre salle d’eau: certaine personne souhaite intégrer un lave linge dans la salle de bain, c’est pour cela que je propose l’installation d’une prise 20A spécialisée.

      Cordialement

      • Bonjour , deja merci pour toutes ces explications mais je voudrais savoir quelles protections mettre quand mon arrivee est en triphasé et si je dois mettre plusieurs inters differentiels en triphasé .Merci d avance.

        • Bonjour,

          La répartition en triphasée dans le tableau de répartition électrique est autrement plus compliquée, et obéit à d’autre règles de mise en oeuvre. Je n’aurai hélas pas assez d’un article pour la décrire. Si votre installation est à usage domestique, je vous invite à demander une modification auprès d’EDF afin de changer pour une installation monophasée.

          Cordialement

      • Salut j’aimerais savoir quand utiliser du 6mm2 ver jaune ou du 16 mm2 ver jaune du niveau de la tableau de répartition Au barrette de terre merci

  6. Bonjour,
    Merci pour votre site !
    Je suis en train de réaliser le projet électrique complet de ma boulangerie. J’ai acquis (mais pas encore reçu par La Poste, ça ne saurait tarder) le livret Promotelec adéquat.
    Mes questions sont :
    – vous proposez des services de vérification de circuit. Ces services incluent-ils la vérification de circuits triphasés pour installation professionnelle ?
    – quel est le délai moyen de vérification pour les 3 schémas ?
    – le prix est bien celui annoncé sur le site, même si mon installation est pour un local pro ?

    Cordialement et merci encore pour le site,
    Lucas

    • Bonjour,

      Je vous remercie tout d’abord pour votre commentaire.

      Pour répondre à votre question en toute honnêteté, la réalisation d’installations électriques pour les locaux à usage professionnel est un challenge assez élevé: les normes sont bien plus compliquées, et la mise en oeuvre comprends beaucoup plus de critères.

      J’aborderai peut être plus tard ces normes, qui demande beaucoup de travail. Pour répondre à votre question, les vérifications de plans que je propose ne rentre pas dans le cadre de la réalisation de locaux professionnels.

      Cordialement

      Guillaume

  7. document très intéressant. Est-il possible d’ « éclater » le tableau en plusieurs tableaux (un par étage). Si oui, y a-t-il des inconvénients à procéder de la sorte ? merci d’avance.

    • Bonjour,

      Merci pour ce commentaire. Je pense qu’il est préférable de garder un tableau général, plusieurs tableaux divisionnaires ne feraint que compliquer l’installation et cela couterai bien plus cher.

      Cordialement

      Guillaume

  8. Bonjour et meilleurs voeux pour 2014,
    J’ai trouvé votre info très interessante et il m’est venu l’idée de vous poser une question relative à l’installation que je suis en train de finaliser.
    Ma maison est protégée par un disj tri-phasé (15 – 30 A), le chauffage est électrique et j’ai prévu les fils pilotes, je n’ai pas d’appareils fonctionnant en 400 V. Question: est-ce que je peux faire un tableau de distribution uniquement en monophasé ( chauffage compris)?
    Merci de votre réponse.
    Cordialement.

    • Bonjour,

      Vous pouvez passer en monophasé à partir d’une alimentation générale triphasée, mais cela demande un peu plus de travail technique au niveau des calculs (équilibrage de phase).

      Cordialement

      Guillaume

  9. bonjour et tout d’abord félicitations pour votre site qui est une bible d’informations.
    Je dois refaire mon tableau électrique car il est pour l’instant avec des vieux fusibles, mais voilà je ne sais pas trop comment m’y prendre.
    Je suis en triphasé avec 9kva/phase, j’ai ensuite 3 fusibles de 25A pour la cuisinière, 3 fusibles de 15A pour une prise force dans le garage, et plusieurs 10 et 16A pour l’éclairage et les prises.
    Ma question est de savoir si il faut que je mette un interrupteur différentiel « général » en tête et si oui lequel (quel ampérage) ?
    pour le reste je vois mais je bloque là dessus.
    Merci d’avance pour votre réponse et bravo encore !

    • Bonjour,

      L’idéal dans votre cas serait de passer en monophasé: le cout du matériel au niveau du tableau électricité en triphasé est beaucoup plus important. De plus le dimensionnement demande un peu plus de réflexion qu’un tableau classique.

      Cordialement

      Guillaume

  10. Bonjour,

    Merci pour cet article.

    Pourquoi protéger uniquement l’installation avec des interrupteur et pas avec des disjoncteurs différentiels ? Ici il n’y a aucun pouvoir de coupure et en cas de court circuit important les interrupteurs peuvent partir en fumée.

    • Bonjour,

      Tout simplement pour une raison de budget: les disjoncteurs différentiels coutent bien plus cher que l’ensemble interrupteur différentiel + disjoncteur divisionnaire.

      Cordialement

      Guillaume

  11. Bonjour guillaume,
    J’ai pratiquement le meme appart que dans votre exemple mais qui date des annees 1975 avec 3 phases et neutre dans le tableaux d’arrivée actuel. Dois je équilibrer la nouvelle installation sur les trois phases ou n’en n’utiliser qu’une seule ?
    Merci pour votre aide.

    • Bonjour,

      Il vous faut effectivement comme vous le suggérez effectuer un équilibrage de phase sur l’ensemble de votre tableau électrique

      Cordialement

      Guillaume

  12. Site très très intéressant. Merci.
    Cependant j’ai une question pratique.
    Je voudrais relier 3 pts lumineux sur un disjoncteur. J’essaye de visser les 3 x 2 fils (neutre + phase) aux borniers du disjoncteur ou j’ai le droit de coupler les 3 x 2fils dans des « sucres » pour remonter alors seulement une phase et un neutre dans les borniers du disjoncteur.

    Et concernant les télérupteurs, je dois en installer 8. Je dois les relier sur un seul disjoncteur? ou plusieurs?
    Merci pour votre réponse.

    • Bonjour,

      Pour répondre à votre première question, il ne faut pas mettre plus de 2 connexions sous un même disjoncteur. La seule solution est d’utiliser un domino ou un wago, comme vous le suggérez.

      Pour le télérupteur, si vous avez 8 montages différents, il vous faut effectivement en installer 8 (je parle bien de montage différents et pas de boutons poussoirs)

      Cordialement

      Guillaume

  13. Bonsoir et merci pour ce blog très riche en infos . Petite question dans la construction d’une maison, l’utilisation d une armoire électrique de type industrielle est- elle autorisée à la place du coffret plastique traditionnelle?

    merci d’avance cordialement

    • Bonjour,

      Pas d’objection particulière à ce niveau. ces armoires étant la plupart du temps métalliques, il ne faudra pas oublié de connecter la carcasse à la prise de terre.

      Cordialement

      Guillaume

  14. Bonjour,

    Tout d’abord félicitation pour votre site, source d’informations incroyable. Vous abordez l’électricité de façon claire et précise.
    Je dois réaliser un tableau divisionnaire chez mon père pour l’aménagement de combles. Mes notions d’électricité me semblaient être suffisantes pour ça, mais certains problèmes se posent à moi pour cette réalisation: Le tableau principal date un peu (porte-fusibles), il est surchargé par les interventions successives d’électriciens (aucune place dispo sur les 4 rangées, borniers pleins à craquer) et pour couronner le tout, il est en triphasé. Evidemment, je ne connais pas la répartition du circuit sur les différentes phases.

    J’espère que la lecture de votre blog me permettra de trouver des solutions adaptables à mon cas.

    Cordialement

    • Bonjour,

      Merci pour votre commentaire. J’espère que vous trouverez toutes les informations nécessaires à vos travaux.

      Bon courage pour votre projet

      Cordialement

      Guillaume

  15. Bonjour,

    Mon tableau divisionnaire devrait être éloigné 9 m du tableau principal à la verticale. Il alimentera une chambre (4 à 5 prises, TV, un éclairage par spots encastrés,un volet roulant et un chauffage au sol de 1500 w environ) et une salle de bain (éclairage, soufflant 1000 w, un wc broyeur et une VMC). Je dois prévoir une marge de sécurité (pour un aspirateur par exemple). Ne connaissant pas la répartition par phase, je compte réaliser l’extension en triphasé.

    Compte tenu de la distance entre les deux tableaux et de la puissance utilisée (3200w et jusqu’à 5200w si tout fonctionne en même temps plus un aspirateur), est ce que je peux me contenter de 5 fils de 2,5mm2 en répartissant le circuit équitablement sur les 3 phases ou dois-je utiliser une section plus importante comme 4 ou 6mm2 ? Quelle protection dois mettre dans le tableau principal pour ce circuit(un disjoncteur de 20A ou plus)?

    Merci pour votre réponse

    • Bonjour,

      Je n’ai pas réalisé le calcul de chute de tension, mais je pense qu’une section de 2,5m2 me semble juste. Il faudrait, sous réserve de vérification, partir sur une section plus importante de 6mm2.

      Cordialement

      Guillaume

  16. Bonjour,
    Merci infiniment pour ce blog. Mon tableau, avec des disjoncteurs à fusible, date de 1998 (maison individuelle). Une seule rangée de 9 modules (de 32 A à 10 A) et sans Inter différentiels; J’y ai ajouté 2 modules : 1 pour un garage extérieur (2 lampes et 4 prises) et un pour une pompe de puits. La rangée est pleine; Je souhaiterai mettre le tableau aux nouvelles normes en ajoutant des ID AC et A, en suivant la méthode « Organiser et réaliser le plan du tableau de répartition électrique » que vous préconisez plus haut. Que me conseillez-vous SVP ? Cordialement.

    • Bonjour,

      A priori, il vous faut installer un tableau électrique de deux rangées minimum, puisque votre tableau est plein.

      Il faut procéder étape par étape en identifiant bien vos circuits existants et surtout travailler en sécurité (hors tension)

      Cordialement

      Guillaume

  17. Merci pour votre réponse rapide. Je vais suivre votre conseil. J’ai commencé à utiliser le logiciel XLPRO3 pour avoir une première idée du positionnement des modules sur le tableau. Tout en m’informant sur votre blog pour les différents conseils.
    Cordialement.

  18. Bonjour depuis novembre 2015 la norme nfc 15-100 (amendement 5) à évoluer en se qui concerne les circuits de prises et le décompte de socles.
    circuit en 1.5mm² DJ 16A max et 8 socles de prises max
    circuit en 2.5mm² DJ 20A max et 12 socles de prises max
    Et maintenant 1 prise simple = 1 socle
    1 prise double = 2 socles
    1 prise triple = 3 socles
    1 prise quadruple = 4 socles
    et ainsi de suite.

  19. bonsoir
    gros job merci pour avoir eclairer nos lanternes
    sur mon tableau je vois beaucoup d anomalies a rectifier aprés lecture de ton blog
    merci

  20. Bonjour,

    J’ai acquis une maison de 1999. Le tableau électrique est équipé en disjoncteurs de marque « SCHUPA », je souhaite modifier par les « LEGRAND ».
    Les prises électriques sont câblés en 2,5mm2, mais les disjoncteurs sont des 16A, puis je les remplacer par des 20A ?
    Idem pour les circuits luminaires, câblés en 1,5mm2 les disjoncteurs sont des 10A, puis je les remplacer par des 16A ?

    Ou alors est-il préférable de garder le même ampérage ?
    Merci d’avance

  21. Bonsoir

    Si vous etes certains de la section du fil tout du long du circuit, pourquoi pas ?

    Mais peu d’intérêt.
    16A (3600W) suffit la plupart du temps pour un circuit prises non spécialisées et 10A (2300W) pour un circuit d’éclairage.
    Pour rappel, la norme indique des calibres maxi, on peut toujours mettre moins.

    Personnellement je ne le ferais pas.

  22. Petite question dont je ne trouve la réponse nul part.

    Si j’ai bien compris, SDB = circuit dédié pour chaque usage (eclairage = 1 circuit dédié, prises = 1 circuit dédié).
    Mais si on a 2 salles de bains, peut on relier les circuits de l’éclairage SDB 1 et de l’éclairage SDB 2 sur le même circuit ? Idem pour les prises ?
    Ou doit on avoir au total 4 circuits, 1 pour l’éclairage de la SDB1, 1 pour l’éclairage SDB2, 1 pour les PC de la SDB1 et un 1 pour la SDB2 ?

    Merci de vos lumières.

  23. Bonsoir

    Vous avez mal compris.
    Sauf pour le circuit chauffage, il n’y a aucune obligation de dédier des circuits à la salle de bain.

    Donc vous pouvez mettre l’éclairage de plusieurs sdb sur le même circuit éclairage que d’autres pièces, dans la limite de 8 points d’éclairage.
    Donc vous pouvez mettre les de plusieurs sdb sur le même circuit prises que d’autres pièces (sauf le circuit avec les 6 prises de la cuisine), dans la limite de 12 prises pour du 2,5² et 8 prises pour du 1,5².

    • OMG, je n’avais effectivement pas compris ca DU TOUT !
      Merci pour l’info!

      Du coup, si je décrypte votre réponse, il me faut par contre un circuit dédié pour chaque chauffage de chaque salle de bain. Donc 3 salles de bains, 3 disj au tableau ? Ou je peux les grouper sur le même, sachant que tous les chauffages sont sous le même inter différentiel?

  24. Bonjour

    Ce point n’est pas précis dans la norme.

    Elle dit :
    « D’autres circuits spécialisés sont à mettre en oeuvre, par exemple pour les applications suivantes lorsqu’elles sont prévues :

    – appareil de chauffage électrique (voir 10.1.3.5) ;
    – appareil de chauffage de la salle de bain ;
    … »

    Certes ce n’est pas écrit au pluriel, mais pas plus que pour le chauffage électrique.
    Donc je pense qu’on peut regrouper les radiateurs de sdb sous un même circuit.

    Il faut néanmoins revenir à l’esprit probable de cette disposition.
    Je pense que la norme considère que la salle de bain est une pièce où le chauffage est sensible et qu’on spécialise le circuit pour éviter qu’il ne soit perturbé en en cas de défaut d’autres radiateurs (interprétation personnelle de ma part).

    • Merci pour cet avis éclairé.
      Décidement, cette norme est bien pour nous sauver la vie, mais elle manque quand même parfois d’un peu de clarté…
      Cela dit, ils ne peuvent pas non plus penser à tous les cas de figure.
      Je vais voir pour trouver de la place pour rajouter 2 disj. dans le tableau pour mes 2 autres salles de bains…

      Tant que j’y suis, peut on mettre tous les fils pilotes de tous les chauffages de la maison sous un même disjoncteur, genre un 2A, pour le sectionnement du FP ?
      J’ai de la domotique qui gere la programmation, donc pas de programmateur dans le tableau et je ne sais pas comment faire pour le sectionnement de ces foutus fils pilotes…

  25. Bonsoir
    ,que pensez vous des parafoudres sur le tableau d’une maison particulière type citel pour ne pas citer la marque . merci de votre avis cordialement ,
    vraiment beau travail et encore merci de votre disonibiltée .
    jean Yves 60 ans à la retraite .

  26. bonjour
    info importante
    il y a consuel et realité
    un tableau de répartition est »obligatoirement » équipé d’un interrupteur différentiel 63A pourquoi ? très simple ENEDIS « ERDF est par construction d’un branchement neuf et ce depuis des années, obligé d’être capable de fournir dans de bonnes conditions « +10 – 10% » en énergie tout le monde’ tout branchement mesures sortie du disjoncteur de branchement » un abonnement monophasé de 60A sans travaux et également de 60A en triphasé si l’objet est a l’origine de la demande
    Donc une seule chose possible dans un tableau de répartition au minimum, un interrupteur différentiel de 63A courbe A.
    par contre pour anticiper l’avenir, money is money, je ne serais pas surpris que les compagnies d’assurances feront pression sur les normes futures pour imposer des parafoudres.
    Ou bien proposeront une réduction annuelle de la la cotisation si l’on en est équipé (un peu comme pour les éleveurs de bétail) qui se voient remboursés le parafoudre aussi si éclatement suite impact de foudre.
    A contrario je pense que les norme n’imposeront plus cette gabegie  » un réseau courant faible » (qui ne sert a rien) ou si peut (les personnes réagissant aux réseaux WI-FI par exemple ( cas a la marge))
    Alors Promotélec RÉAGISSEZ et par contre revenez en arrière avec des départ en 4mm² spécialisés et supprimez ce dont on a pas besoin car entre la décision et l’application puis l’utilisation vous êtes en dehors de clous pensez sécurité et ne subissez pas les idées farfelue tant que vous y êtes interdisez toutes ces marques qui viennent d’ailleurs avec des disjoncteurs divisionnaires a 4€ parfois avec le neutre a droite (Angleterre par exemple) j’en vois régulièrement lors d’études de branchement neuf mais le plus souvent en rénovation tout comme la marque Schneider (qui pourtant a la savoir faire et habituellement la qualité puisqu’avant d’exister su ce marché ils ont racheté les marques connuent et respectées) qui a mal caligrafier ses prises de courant cette année (2016) avec le neutre a droite une fois que celle-ci est encastrée dans sont boitier. comment les contrôles/normes peuvent laisser passer cela et permettre la vente, alors qu’a coté de cela sot vendus de petits appareils intelligent qui contrôle et teste justement le respect des normes. ou bien dites le nous « que c’est une affaire de gros sous »…. et je garantie mes propos

  27. Bonjour,
    J’installe un tableau divisionnaire dans les combles pour équiper 6 fenêtres de volets battants motorisés. Chaque fenêtre a deux volets battants, chaque battant possède son propre moteur d’une puissance max. de 100 w. Chaque alimentation sera protégée par un disjoncteur de 10 A.
    Le tableau divisionnaire situé entre 5 et 6 m du tableau principal sera alimenté par un câble de 2.5 mm² partant d’un disjoncteur de protection de 16 A pris sur le bornier du tableau principal.
    Questions:
    _ Le différentiel du tableau principal suffit-il?
    _ Faut-il un différentiel au niveau du tableau divisionnaire, si oui de quelles valeurs?
    _ Vos remarques.

    Cordialement.

    • Bonsoir

      Dans la mesure où vous ne pouvez pas mettre plus de 8 disjoncteur en aval d’un interrupteur différentiel, repartir de celui du tableau principal semble difficile
      Il est donc préférable de mettre l’interrupteur différentiel dans le tableau divisionnaire.
      En plus il pourra vous servir de coupure d’urgence au tableau divisionnaire

      Pour le disjoncteur 16A dans le tableau principal, repartez directement des borniers du tableau pour l’alimenter

      Personnellement j’alimenterai le tableau en 6² 32A, afin d’avoir quelque chose d’évolutif et pouvoir par la suite ajouter un ou deux autres circuits.

  28. Bonjour,

    merci pour tous ces conseils, je suis entrain de me faire un schéma pour préparer mon tableau principal en fonction des lignes que j’ai installées et ainsi rationaliser mes fournitures.

    j’ai preparé une ETL de 600/280mm en rail/montant still avec 2 BA13, sur lequel je fixerais le tableau électrique et tableau de communication. toutes les gaines sont tombantes du plafonds, derrière les BA13 et sont repartie dans 2 alcôves (courant faible / fort) séparé par un montant)

    j’ai plusieurs ligne d’éclairage avec un seul point lumineux que je compte grouper ensemble pour arriver a 8 points, ainsi que des lignes de PC inférieurs a 12 que je compte regrouper entre elles.

    Est il judicieux de regrouper mes lignes dans une boite de dérivation en dessous du Tableau principal, de les connecter dedans avec des wago et ne faire repartir qu’une ligne par Dijoncteur Divisionnaire)?

    Grand merci par avance

    • Bonjour

      Je vous conseille de ne pas charger au maxi le nombre de point d’utilisation dès le départ afin de garder la possibilité d’ajout ultérieur sur un circuit.

      Vous ne pouvez raccorder que 2 fils par borne du disjoncteur.
      Il faudra donc faire une dérivation intermédiaire.
      Vous l’endroit le plus pertinent pour le faire : le tableau lui même ou une boite de dérivation placée plus ou moins loin dans l’installation.
      Vous pouvez également vous repiquer d’appareillage en appareillage pour éviter de ramener trop de gaines dans le secteur du tableau.

      • Merci bcp Carminas pour votre réponse.

        DE façon pragmatique, en dehors du max de la norme, que me conseillez vous d’avoir comme point d’utilisation max par ligne ?

        Toutes mes lignes sont déja tirée, donc mettre une boite de dérivation dans l’ETL a du sens non? j’ai vu qui mettais des wago directement dans la gaine technique, je pense que c’est plus judicieux dans une boite de dérivation, mais je suis tjrs à l’écoute pour faire bien

        je vous remercie encore par avance

        • Garder 1 à 2 points d’utilisation en réserve me semble pertinent.
          Sachant que si tout est ramené proche du tableau, ce ne serait pas compliqué de faire varier la constitution de ces regroupement.

          Ne pas les Wagos direcement dans la gaine technique si elle n’est constituée que de BA13.
          Les mettre dans une boite de dérivation ou une goulotte est effectivement nécessaire.

  29. Bonjour Guillaume,

    Tout d’abord je tiens à vous féliciter et remercier pour votre site; je trouve votre blog complet et précis voire passionné ! 😉
    Je l’ai découvert par hasard et il m’est bien utile.
    Aujourd’hui je reconnecte avec ma formation d’électricien (BTS F3 en 1989 !!!) Dans la famille, j’ai mon frère qui est aussi électricien et mes 3 cousins ! … vous imaginez qu’on parle souvent électricité lol..!
    J’ai décidé d’exercer ce métier en tant qu’Auto-entrepreneur. Je bosse beaucoup la norme en ce moment avec le support d’un bouquin qui s’intitule « Le grand livre de l’électricité » et surtout un ami qui est électricien depuis 40 ans. Ça m’aide beaucoup surtout du point de vue technique.
    L’électricité domestique m’intéresse beaucoup plus que l’industrielle à vrai dire.
    Voilà un peu de mon entrée en matière… en tout cas je n’hésiterez pas de faire appel à vos précieux conseils.
    En ce moment, je prépare une liste de questions au fur et à mesure que j’avance dans mes projets.
    je ne manquerai pas de la partager sur votre blog.
    Merci encore pour votre soutien internet !!
    Cordialement,
    Fernando

  30. Bonjour, encore un super article sur votre blog ^^, merci a vous guillaume .

    Juste une question : quand j’ai réalisé mon tableau électrique, je n’ai laisser que les 20 % mini que sur la dernière rangé : ( et pas sur chaque rangée comme vous )
    ( j’ai 3 rangé de 13 modules )

    La dernière rangé :

    1 inter différentiel 40a, 30 ma, 8 modules de libre, 3 disjoncteur divisionnaire de 2 A pour couper les fils pilotes .

    Est ce que c’est dans la norme ??

    Merci d’avance

    • Bonjour

      Les 20% sont à laisser libre pour l’ensemble du tableau et pas par rangée.
      De ce que vous décrivez vous avez au maximum 31 modules d’occupés. Il faut donc 31 x 20% = 6,2, soit 7 modules du libre au minimum
      Vous respectez donc la norme.

      Je rebondit par rapport aux fil pilote.
      Il est impératif que les radiateurs et les fils pilote associés soient sous le même interrupteur différentiel 30mA
      Je ne sais pas si c’est le cas pour vous, car votre descriptif laisse planer un doute.

  31. Merci beaucoup pour ce fabuleux article!! Mais j’ai une question à vous poser.

    Pourquoi avez- vous choisi un disjoncteur de 16A pour cette puissance? et pourquoi pas un disjoncteur de 10A?

    Puissance maximale en monophasée: 1700W

    – Calibre du disjoncteur 16A
    – Section des conducteurs 1,5mm2

  32. Je trouve ces informations très utiles, malgré que les normes ici sont pour l’Europe, la technique et la logique s’applique un peu partout dans le monde tout comme ici au Québec.

    Merci!

  33. Bonsoir
    j’ai une question concernant le chauffage électrique. Que faut-il mettre pour la coupure du fil pilote (disjoncteur 2A ou Contact auxiliaire coupure fil pilote DX3 – 6A – 240V – 406258 – Legrand par exemple) ?
    Faut-il impérativement dissocier la protection du chauffage électrique d’une salle de bain de la protection d’un groupe de chauffages ?
    Merci pour votre aide

    • Bonsoir

      Pour la coupure du fil pilote, il y a plusieurs manières de faire.
      Les 2 cas que vous citez sont possibles
      Voir des exemples sur ce lien :
      http://www.casimages.com/img.php?i=12021911403938329458254.jpg

      Oui le chauffage de la salle de bain doit être sur un circuit dédié

      • Bonsoir
        merci d’avoir pris le temps de me répondre
        je vais plutôt opter pour la solution cascade avec coupure du programmateur.
        Bien pris pour le chauffage de la salle de bain, j’ai un peu plus cherché sur les informations transitant sur le FP, je comprends pourquoi il faut une coupure
        cordialement

  34. Attention article de 2012 qui ne correspond plus du tout au normes actuelles…
    Il faudrait faire une MàJ ou signalé la vétusté ou encore supprimer cette article.

  35. Luminaire :
    Disjoncteur 10a : chambre Patricia + couloir
    Disjoncteur 10a : chambre Samuel
    Disjoncteur 10a : Salon + Cuisine
    Disjoncteur 16a : Salle de Bain

    Volets roulant :
    Disjoncteur 10a : les 5 volets

    Prises confort :
    Disjoncteur 20a : Chambre Patricia + Samuel
    Disjoncteur 20a : Salon + Couloir
    Disjoncteur 20a : Cuisine
    Disjoncteur 20a : Salle de Bain

    Prise spécialisé :
    Disjoncteur 32a : four
    Disjoncteur 32a : Chauffe-eau ????
    Disjoncteur 20a : Lave-vaisselle
    Disjoncteur 20a : Frigo
    Disjoncteur 20a : Lave-linge
    Disjoncteur 20a : Sèche-linge
    Disjoncteur 20a : Plaque électrique
    Disjoncteur 20a : Chauffage
    Disjoncteur 10a : Chauffage
    est ce que c’est juste et si oui combien d’interrupteur différentiel mettre et de quel types?
    cordialement

  36. Bonsoir

    Il faut au moins 3 interrupteur différentiels 30mA 63A
    Type A là où se trouve la plaque et le LL.
    Type A ou type AC pour les autres

    Le chauffe-eau c’est en 20A
    La plaque c’est en 32A

    A noter qu’il n’y a pas d’obligation de prévoir:
    – 1 circuit éclairage dédié à la sdb
    – 1 circuit prises dédié à la sdb
    – 1 circuit spécialisé dédié au frigo
    Mais pas interdit de le faire.

  37. Bonjour et merci pour votre travail sur ce blog. je me permet de vous soumettre mon projet de rénovation de mon tableau de 1980 avec fusibles. il y a actuellement 2 tableaux: 1 pour le chauffage ( 12 fus, 1 par convecteu r) l’autrel pour tt le reste (pc ,chauffe eau, éclairage etc.Pour le tab 1 je prevois au 1er rang un id 40 a ac et 6 d de 20a + 1 id 10a pour porte garage et 1 d 10a pour vmc. Au 2e rang 1 id 40a ac pour circuit lampes et 5 d 10a + 1id 40a ac et 1d 10a pour portail et pompe puits. Pour le tab 2 au 1er rang je prevois (circuit cuisine) 1 id 63a A et 1id 32a,2id 20a et 1id 16 pc cuisine. au 2e rang 1 id 40a ac pour chauffe eau et pc, 1 d 20a chauffe eau, 2a contactaur j/n, 4 d 16a circuit prises. Ceci vous sérieux et dans les normes? . pour les convecteurs (nons en sercice actuellement car pac ) 1 id 40a est-il suffisant?. je vous remercie et bonne pousuite de votre blog.

  38. Bonjour
    J ai une question concernant la détermination de la puissance à souscrire pour l abonnement en fonction des consommations

    À priori avec 6 radiateurs de 2000 w cela donne 12000 w soit environ un abonnement nécessaire de 12 kva cad le maxi en monophasé
    Merci de m indiquer ou je fais une erreur car cela semble étonnant de ne pas pouvoir disposer de seulement 6 radiateurs et donc sans plaque ou four de 7000 w qui dépasserait le maxi de l abonnement maxi

    • Bonjour,

      Tous les circuits ne fonctionnent généralement pas en même temps, une valeur d’abonnement ne se calcul pas en additionnant toutes les puissances. Par ailleurs, votre fournisseur d’énergie peut vous proposer une estimation en fonction des besoins de votre logement.

      Cordialement

      • Bonjour

        Avec des logements répondant aux normes d’isolation actuelles, on met rarement des radiateur de 2000W, sauf peut être dans la pièce à vivre.

        Mais si vraiment vous pensez etes juste en puissance, il existe des solutions comme les délesteurs, qui couperont quelques radiateurs ponctuellement, lors des pointes de consommation, par exemple lorsque l’électroménager fonctionne.

  39. Bonjour,

    Je viens régulièrement sur votre site et je suis abonné aux notifications, je tiens vraiment à vous dire un grand merci pour vos informations, conseils, qui sont très utiles avec les nouvelles normes. Je fais actuellement le câblage électrique dans la maison de mon mon fils et j’aimerais avoir votre avis sur la répartition du tableau électrique de 4 rangées (grande maison) et vous demander conseil sur un problème avec le chauffage au sol qui est alimenté par une chaudière électrique 10KW avec un disjoncteur 50 A, câble 10²…

    Tableau /
    1 Rangée : Int.Diff. 30mA – 63 A Type A
    Disj. 32 A Plaque
    Disj. 20 A LL
    Disj. 20 A 12 PC
    Disj. 16 A circuit lumière 8 ponts
    Télérupteur SàM
    Télérupteur Couloir Haut
    Disj. 20 A Sèche serviette SdB 1er et SdB 2éme 2 x 1800 W
    Disj. 10 A Volet Roulant x 6
    Disj. 20 A 12 PC

    2 Rangées : Int.Diff. 30mA – 63 A Type AC
    Disj. 20 A Ballon eau chaude
    Disj. 2 A Protection contacteur Jour/nuit
    Contacteur Jour/nuit
    Disj. 20 A Four
    Disj. 20 A 6 PC cuisine
    Disj. 20 A 12 PC
    Disj. 16 A Circuit lumière 6 points
    Télérupteur Dressing
    Disj. 16 A Circuit lumière 8 points
    Disj. 10 A Volet Roulant x 6

    3 Rangées : Int.Diff. 30mA – 63 A Type AC
    Disj. 20 A LL
    Disj. 20 A SL
    Disj. 20 A 12 PC
    Disj. 20 A 4 PC Ext
    Disj. 20 A 2 PC GTL
    Disj. 16 A Circuit lumière 6 Points
    Télérupteur Entrée
    Disj. 20 A 12 PC
    Disj. 20 A Chauffage Salle 2 x 1000 W

    4 Rangées : Int.Diff. 30mA – 63 A Type AC
    Disj. 20 A Porte Garage
    Disj. 10 A Volet Roulant x 6
    Disj. 16 A Circuit lumière 5 points
    Disj. 20 A Chauffage CH 2-3 et Bureau 3 x 1000 W
    Disj. 16 A 2 Lumière EXT. 6 points
    Disj. 20 A 11 PC
    Disj. 2 A Cde VMC
    Disj. 20 A VMC Double Flux

    Pouvez-vous me dire si cette répartition vous semble correct ?
    Et enfin la question concernant le chauffage au sol, avec chaudière électrique:

    Comme je n’ai pas de place sur le tableau et que la chaudière, a une puissance de 10 KW avec un disjoncteur de 50 A, câble 3 x 10². J’ai pensé mettre ce disjoncteur dans un tableau divisionnaire étanche, dans la local technique à côté de la chaudière avec un Int. Différentiel de 30mA – 63 A. Le local est juste derrière le mur où se trouve le tableau principal, moins de 12 mètres de câble à tirer, en passant dans la goulotte. Si cela est possible, je pourrais peut-être mettre aussi le disjoncteur du Ballon d’eau chaude avec le contacteur Jour/Nuit sur ce tableau secondaire.

    Merci pour votre aide et pour vos conseils.

  40. Bonjour

    J’ai vu une seule non conformité : Le lave-linge en tête de la 3ème rangée qui devrait être sous un type A

    Sinon quelques conseils facultatifs :
    – évitez de charger les circuits au nombre maximum de points d’utilisation dès le départ, cela bloque toute possibilité d’ajout ultérieur
    – vous vous etes mis au calibre maxi autorisé par la norme. Vous pouvez mettre un peu plus de marge de sécurité en baissant un peu les calibres. 16A pour du 2,5 et 10A pour du 1,5 sont d’usage courant
    – vu les puissances de chauffage que vous avez en jeu (+ de 8kW + chaudière électrique), vous aurez forcément besoin d’un délesteur. Il dans ce cas impératif que tous les radiateurs pilotés par ce délesteur ou gestionnaire d’énergie soient sous le même interrupteur différentiel
    – bizarre votre VMC avec 2 circuits, 1ère fois que je vois cela. Mais je ne suis pas spécialiste des VMC.

    Pour votre Chaudière, rien n’interdit de faire un tableau divisionnaire, mais vu que vous etes derrière le tableau principal, est-ce que cela vaut le coup ?
    Cela m’étonne que vous n’avez pas 4 modules de libre pour caser un interrupteur différentiel et un disjoncteur 50A, quitte à prendre un coffret 4×18
    Sinon il faudra partir sur un schéma :
    – disjoncteur 63A
    – liaison 3G16²
    – liaison 2×1,5² pour asservissement HC
    – interrupteur différentiel 30mA 63A type AC
    – disjoncteur 50A pour chaudière
    – disjoncteur 20A pour chauffe-eau
    – disjoncteur 2A pour asservissement
    – contacteur J/N

  41. Bonjour,
    Merci pour votre réponse et vos conseil.
    Concernant le Lave-Linge, c’est d’une erreur de ma part il s’agit du Lave-vaisselle, qui se trouve en tête de ligne de la 3ème rangée.
    Concernant le calibrage, je peut passer de 20A à 16A , avec 12 prises par circuit en 2,5, idem pour les circuit lumière, de 16A à 10A en 1,5, avec 8 points ?
    Pour le tableau, j’ai pris un 4×18 , pour avoir de la place et respecter la règle des 20% de libre..
    Il y a aussi la norme du Int.différentiel avec Maximum 8 circuits, je suis au max. sur la rangée 2, 3 et 4, il y a juste la rangée 1 avec 7 circuits, je pourrais éventuellement rajouter un disjoncteur 16A et réduire le nombre de PC sur un des 2 circuits prises..
    Pour la VMC, je vais vérifier.
    Si je vous comprends bien, je pourras mettre un 5ème interrupteur différentiel 30mA 63A type AC + le disjoncteur 50A (total 4 modules), sur la 4ème rangée par exemple ?
    Cordialement.

  42. Bonjour

    « Concernant le calibrage, je peut passer de 20A à 16A , avec 12 prises par circuit en 2,5, idem pour les circuit lumière, de 16A à 10A en 1,5, avec 8 points ? »
    La norme donne des calibre maxi, on peut tout à fait mettre moins.
    Donc par exemple un circuit en 2,5² avec 12 prises et un disjoncteur 16A.
    Cela vous autorise 3600W, ce qui est en général largement suffisant pour des circuits non spécialisés.

    Pour les interrupteurs différentiels, effectivement soit vous réduisez le nombre de circuit (mais vous avez peu de marge), soit vous en ajoutez un 5ème

  43. Bonjour
    Un grand merci Carminas pour vos réponses et conseils.
    Concernant le délesteur, je le positionne en tête de ligne, ensuite l’interrupteur différentiel 30mA – 63A Type AC et les différents circuits chauffage que je regroupe sur la 4ème rangée (Chauf: Ch 1-2-et Bureau 3000W +S.Serviette: 2x1800W +Chauf: Salle 2X1000W)?
    Que me conseillez-vous Comme matériel, Legrand réf. 003811 – 3 circuits délestés en cascade 15A maximum par circuit (5modules) ?
    Philippe

  44. Pour la délesteur il faut déterminer quel mode de détection et quel mode de coupure vous utiliserez

    Pour la détection, par orde de préférence
    – téléinfo
    – tore interne
    – tore externe

    Pour la coupure :
    – ordre arrêt sur fil pilote
    – contact sec
    – contact sous tension
    Tout dépend donc de la nature des appareils que vous voulez délester
    Si ce sont vos radiateur, je vous conseille l’ordre arrêt sur fil pilote

  45. Bonjour ,
    Je suis sur une installation neuve ,les circuits prises sont réalisées en 2,5mm² avec 8 prises par circuit ,peut -on les protéger par des disjoncteurs 16A ou 20A obligatoirement ?.
    Les circuits éclairage comportent beaucoup de LEDS ,est – on limité en nombre de leds par circuit ?

  46. Bonsoir

    Pour 2 raisons :

    1/ Les contributeurs de ce blog sont bénévoles et répondent sur leur temps libre, et n’ont pas forcément le temps de répondre à toutes les questions

    2/ Vous avez posez plusieurs fois la question et la réponse vous a déjà été apportée :
    https://www.installation-renovation-electrique.com/disjoncteur-eclairage-10a-16a/#comment-23867

  47. Bonjour,

    Merci pour ce site, je suis en auto construction (ossature bois) et nous nous renseignons énormément avant de nous lancer sur chaque poste. Au final, nous arrivons à être au fait des normes et des recommandations mais il manque toujours la clarté et là j’ai eu les renseignements qui me manquaient, dans l’ordre etc etc. Vraiment merci c’est nikel

  48. bonjour faut il mettre un interrupteur/sectionneur en tête d’un tableau divisionnaire?si oui comment faire?je précise que le compteur linky et disjoncteur500mA sont a l extérieur de la maison.le tableau sera relié au compteur en 16mm2?merci

  49. Bonsoir

    Vous utilisez le terme de tableau divisionnaire, mais vous avez l’air de parler d’un tableau principal.
    Si c’est un tableau principal, oui il faut mettre un dispositif de coupure d’urgence dans le logement

    Si c’est bien un tableau divisionnaire :
    S’il y a un unique interrupteur différentiel 30mA en tête de celui-ci, pas besoin de coupure d’urgence
    S’il y en a plusieurs mais que votre tableau communique par l’intérieur avec le tableau principal, pas obligatoire non plus.
    Dans le cas contraire, il faut prévoir ce dispositif

    Si c’est un tableau principal, le 16² est intriguant si le compteur est à l’extérieur ?

  50. Bonjour,

    Super vos explications.

    J’ai cependant juste une petite question que je n’ai pas retrouvé de façon clair.

    J’ai commencé l’installation électrique dans ma future maison.
    J’aimerais faire le branchement interne de mon tableau électrique en fil souple H07VK.
    C’est à dire qu’avec chaque gaines électrique qui arrive dans mon tableau en rigide, je me raccorderais en fonction de leurs sections (1.5mm2 / 2.5mm2 / 6mm2 etc..) sur des borniers approprié et à fixer sur mes rails profilés (que je numéroterais bien-sûre..) et depuis mon bornier je ferais les liaisons en fil souple H07VK jusque mes départs « disjoncteurs ».

    Ais-je le droit de procéder de cette manière là ?

    D’avance merci

    • Bonsoir

      Pourquoi pas mais :
      – les disjoncteurs avec borne de connexion automatique n’admettent pas le fil souple : donc bornes à vis
      – il faudra mettre des embouts sur les fils souples
      – ça prend plus de place

      Bref je vous déconseille, on ne fait pas cela habituellement dans une installation domestique. On n’est pas dans une armoire industrielle.

    • Bonsoir

      Vous en avez le droit !

      Mais c’est peu pertinent :
      – cela prend plus de place,
      – cela rajoute une connexion intermédiaire
      – cela vous prive de l’usage de disjoncteurs à connexion automatique
      – cela revient plus cher
      – cela prend plus de temps
      – cela ne sert à rien

  51. Bonjour,
    j’adore votre blog très bien fait…
    cependant il y a je pense au moins une rectification à faire depuis la nouvelle norme :
    le nombre d’interrupteurs différentiel à poser dans une installation électrique à changé…
    Au moins 2 DDR et + suivant le nombre de disjoncteurs (8 maximum sur 1 DDR)…
    Sauf erreur de ma part…
    Encore bravo pour votre super blog car c’est très bien expliqué.
    Merci

    • Bonjour,

      Effectivement, comme c’est indiqué au départ, l’article n’est pas à jour avec la dernière norme. Je dois en refaire un complet avec la même philosophie.

      cordialement

  52. Bonjour,

    c’est parfait tout ça, mais il faut quand-même se mettre à jour et respecter la norme NF C15-100 édition mise à jour de 2015; par exemple le décompte que vous faites sur le nombre de prises est faux; c’est un exemple parmi d’autres.
    Avant un boitier de 2 prises c’était 1 PC , maintenant ce sont 2 prises…
    Cordialement

  53. Bonjour,
    Pour le placement d’un nouveau coffret électrique dans le garage d’une maison en Belgique, puis-je fixer le coffret en apparent sur le mur et placer une goulotte de 10 cm de large pour les départs des circuits ou suis-je obligé de tous encastrer dans les murs ?
    Bien à toi.

  54. coucou,
    J,habite en colombie et les tensions et les intensités ne sont pas les mêmes . De plus ou je vis il y a beaucoup de coupure électrique et beaucoup de variations de tension.
    J’aimerai d’ici peu, si la vie me le permet, construire mon petit chez moi et aimerai avoir des conseils pour faire le schéma électrique de la maison de façon a palier aux problèmes expliqués.
    Nous pourrions peut être nous mettre en contact via whatsapp pour une communication plus facile.

  55. Bonjour Guillaume et la communauté,
    merci pour toutes ces infos utiles et le décorticage de la norme.

    Je refais un vieille appartement et donc de l’électricité en suivant la norme.
    nous remplaçons tous les câbles des lumière de plafond; de ce fait nous arrivons a une boucle par pièce
    soit un câble phase neutre terre pour chaque des plafonnier de chaque pièce.

    Puis je relier ces boucles ensemble pour constitué mes deux circuit de lumière?
    puis je y joindre les boucle des volets (circuit différent de la lumière de la pièce)?
    quelle solution dois je employer pour relier les câbles? car si j’ai bien compris les dominos sont interdit désormais et que l’on ne peut branché que deux câble sur les disjoncteur.

    • Bonjour

      Vous pouvez tout à fait faire des dérivation intermédiaire pour regrouper vos différents fils, à des endroits qui vous arrangent : boite de dérivation, goulotte, tableau, boitier d’encastrement d’appareillage, afin effectivement d’avoir au final 2 fils maxi par borne du disjoncteur

      De nos jours on fait le plus souvent cela avec des bornes à connexion automatique type Wago (privilégiez les séries de petite taille 2273 ou 221), mais à noter que les dominos ne sont pas interdits, même si ce n’est pas le plus pratique et le plus fiable
      https://www.installation-renovation-electrique.com/interdiction-domino-electricite-derivation/

      • Bonsoir Carminas,

        Merci pour vôtre réponses détaillé et le lien concernant les domino.

        Juste pour être sure : si je relis le câble ensembles les différente boucle ensembles les luminaires seront dans un montage parallèle. voir la tentative de shéma textuelle ci-dessous.
        cette installation ne présente aucun risque?

        P N
        | |
        ——— L
        | ——–
        | |
        ——— L
        | ——–

        Je pars du principe que c’est sans risques; puis-je mélangé volet et lumière
        par exemple:
        circuit 1 : lumière cuisine ; lumière chambre 2 ; volet séjour ; volet chambre 1
        circuit 2 : lumière chambre 1; lumière séjour ; volet cuisine ; volet chambre 2

        se qui en cas de défaut, me permet toujours une certaine utilisation de la pièce

        • Bonjour

          Votre schéma n’est pas clair
          Vous voulez sans doute parler de quelque chose qui ressemble à cela :
          https://www.casimages.com/i/0703271005243832426804.jpg.html
          Si c’est bien cela, c’est sans risque

          La norme demande de séparer les circuits éclairage et volets, afin qu’un défaut de l’éclairage n’empêche pas de manoeuvrer les volets.
          Mais en rénovation on fait au mieux et la plupart des installateurs de volets ne s’embêtent pas dans de l’existant et se repiquent sur le circuit le plus proche

LAISSER UN COMMENTAIRE

S'il vous plaît entrez votre commentaire!
S'il vous plaît entrez votre nom ici
