Même si certains travaux paraissent simples au premier abord, il faut quand même respecter certains critères pour que l’installation soit correcte et pérenne dans le temps. C’est le cas notamment pour l’installation d’un projecteur Led extérieur avec détecteur infrarouge.

Je vous propose un petit tutoriel composé de quelques astuces de chantier, avec au passage un avis sur un modèle que j’installe depuis quelques temps maintenant.

Installation d’un projecteur Led extérieur avec détecteur infrarouge intégré, le matériel:

Le projecteur Theben avec Détecteur IR:

J’ai testé plusieurs modèles de projecteurs avec détecteur de mouvement intégré, et je me suis arrêté depuis quelques temps sur une gamme de projecteur de la marque Theben.

Pour l’exemple que j’ai pris dans l’article, il s’agit d’un modèle Luxa 102-140. Ce modèle a été remplacé depuis peu par la référence Theben TheLeda S20M, plus design avec un détecteur infrarouge ultra discret.

astuce installation Projecteur Led extérieur

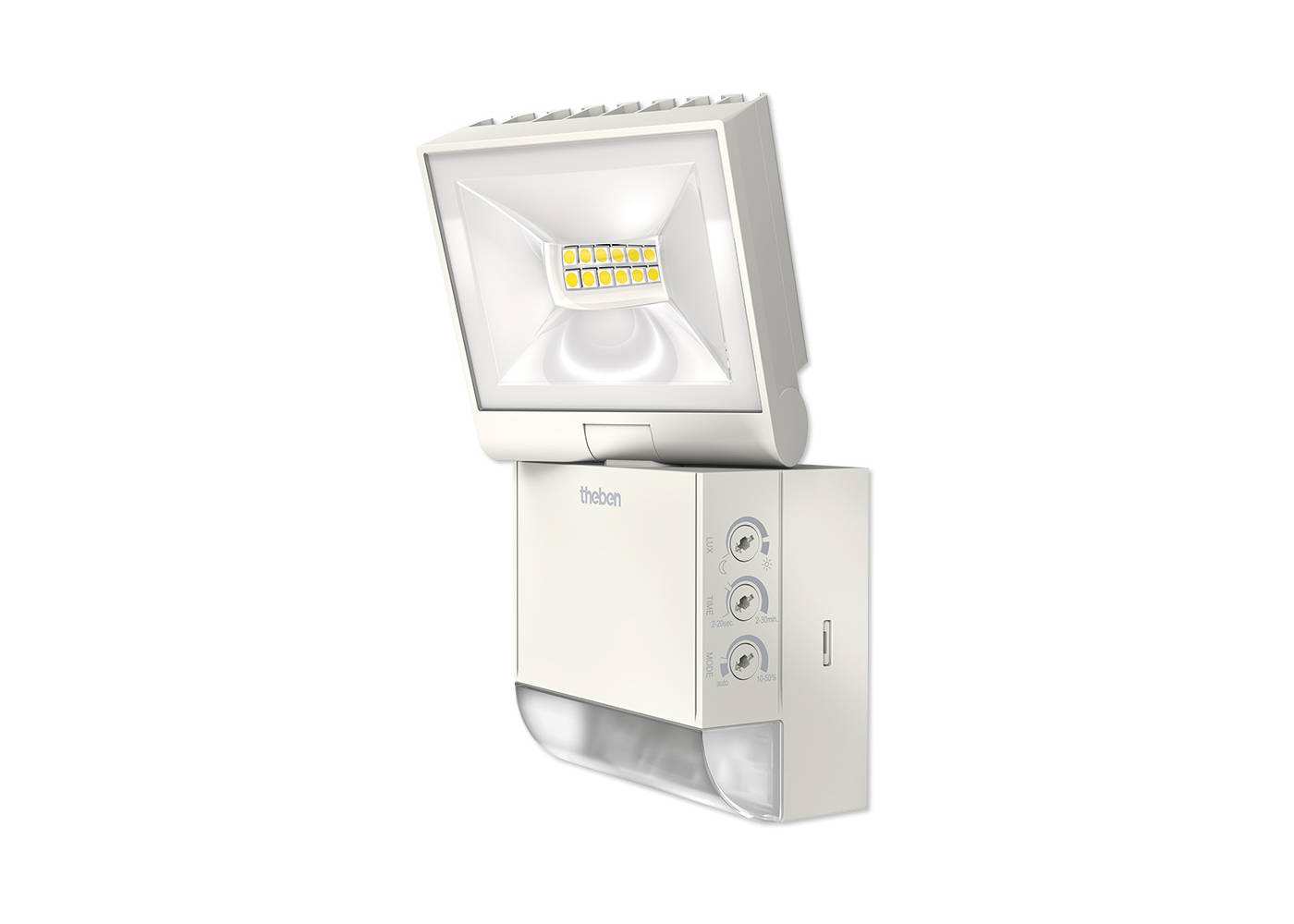

Le Projecteur Led extérieur Theben Luxa

Voici ce que je trouve d’intéressant dans ce projecteur Led extérieur Theben:

  • C’est un projecteur discret et design, qui plaît aux clients.
  • Il éclaire bien, avec une tête orientable. Il existe avec deux spots d’éclairage orientables pour les besoins de puissance plus importants.
  • Le projecteur Theben est facile à installer avec des fonctionnalités pensées pour l’installateur.
  • Il est facile à régler avec une notice utilisateur précise.
  • Ce projecteur fait aussi office d’interrupteur crépusculaire.
installation d'un Projecteur Led extérieur avec détecteur
Le Projecteur Led extérieur Theben est conçu en deux parties. Pratique pour l’installation!

L’outillage pour les travaux:

Côté outillage et consommable, voici une liste:

Outillage:

  • Multimètre.
  • Perçeuse-visseuse.
  • Foret 4mm et 8mm.
  • Tournevis isolé.
  • Outils à dénuder.
  • Pince coupante d’électricien.
  • Niveau.
  • Crayon de maçon.
  • Escabeau ou échelle.
  • Marteau.
  • Balais, pelle ou aspirateur pour finir sur un chantier propre, même si c’est en extérieur.
installation Projecteur Led extérieur, tutoriel
Quelques outils indispensables pour procéder à l’installation d’un luminaire pour extérieur

Consommable:

  • Chevilles 8mm.
  • Vis.

Etapes et astuces pour installer un projecteur LED extérieur avec détecteur:

Comme je vous le disais en introduction, l’installation d’un luminaire avec détecteur infrarouge comme ce projecteur, n’est pas très compliquée.

Mais il y a certaines astuces à connaître afin de travailler correctement.

La sécurité:

Je ne le répèterai surement jamais assez, mais travailler en électricité, c’est travailler en sécurité.

Il faut isoler la partie électrique qui concerne le circuit dédié à ce détecteur de mouvement au niveau du tableau électrique.

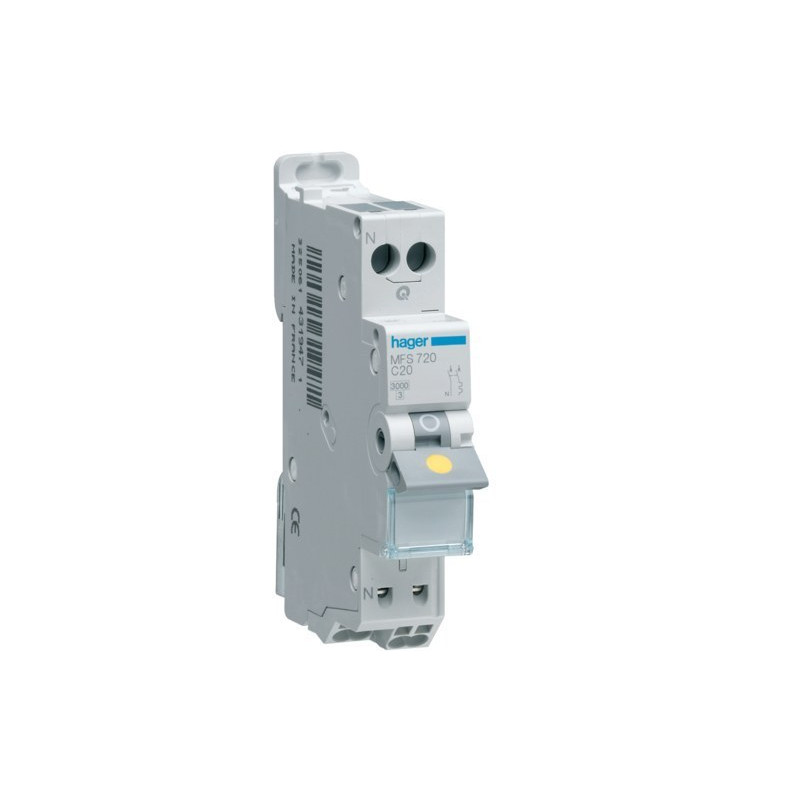

Cela consiste à mettre hors tension le disjoncteur qui protège le circuit d’éclairage. Une fois ce disjoncteur positionné sur 0 ou OFF, il faut faire une vérification d’absence de tension au niveau des fils électriques ou sera installé le détecteur de mouvement.

Il faut également informer les occupants du logement qu’il y a des travaux d’électricité en cours (coupure possible) et indiquer clairement sur le tableau électrique les travaux en cours.

Dans l’idéal, il faut même condamner le disjoncteur concerné avec un cadenas de consignation pour qu’il ne puisse pas être relevé.

Pour être très honnête, je ne fais pas toujours la dernière étape de consignation chez les particuliers. Tout dépend bien entendu de la situation et de l’état du tableau électrique en place.

Hauteur d’installation:

Deuxième étape importante qui dépend du type d’installation.

Dans la majorité des cas, le projecteur avec détecteur de mouvement intégré est installé en hauteur.

Il faut donc utiliser une échelle ou un escabeau.

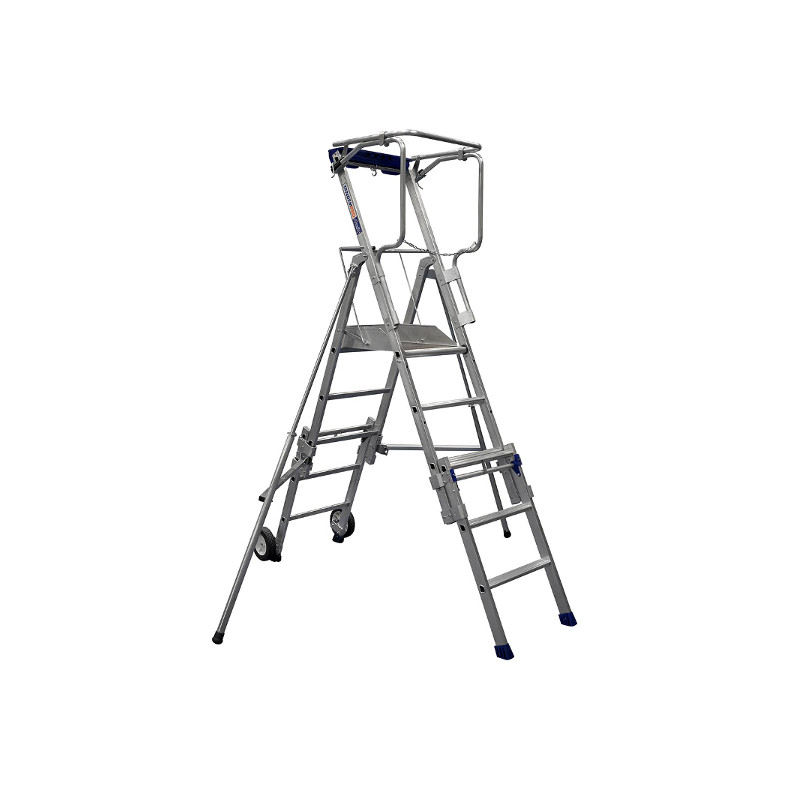

En théorie, il faut savoir que ces deux outils sont interdits pour des raisons de sécurité. Le seul outil valable, c’est la PIRL (Plateforme individuelle Roulante légère).

Ceci étant dit, chacun fait son choix.

Mais si vous utilisez une échelle pour installer un détecteur de mouvement sur une façade, pensez à ne pas faire de trace sur la dite façade avec l’échelle.

Le résultat est assez catastrophique sur une façade récemment faite!

C’est pour cela que je préfère nettement l’escabeau, plus stable et sans appui sur la façade (j’ai ce modèle très exactement qui me permet de monter bien haut et qui est très stable).

Pour l’installation de ce projecteur LED Theben, c’est en bas d’une rampe d’escalier, donc je n’ai pas ce souci de travail en hauteur.

L’installation du projecteur sur un mur crépis:

Comme je viens de l’expliquer, il faut prendre des précautions avec le mur crépis pour ne pas le tâcher.

Mais il faut être encore plus prudent au moment du perçage et de la fixation.

Un crépis abimé à cause d’un trou mal réalisé, c’est peut être une façade à refaire complètement!

Des trous à faire avec précaution dans la façade:

Pour percer en façade, je n’utilise pas de perforateur mais une visseuse.

En effet, les vibrations engendrées par un perforateur peuvent créer un trou plus gros que celui attendu.

C’est rare, mais selon le support, ça peut arriver.

Dans le doute, j’utilise la méthode suivante:

  • Dans un premier temps, j’équipe ma visseuse d’une mèche en 4 ou 6mm avec pointe carbure de tungstène pour le carrelage (plus incisive que les mèches à béton classiques).
  • Je fait un premier perçage à l’endroit marqué pour l’installation.
  • J’échange ensuite avec une mèche de 8mm pour finir le trou à la bonne dimension.
faire un trou dans du crépis pour un projecteur extérieur à LED
J’utilise une visseuse et non un perforateur pour faire mes trous en façade

Avec une bonne visseuse (la Bosch GSR 18V-60 que je vous présente ici par exemple) et surtout un bon lot de mèches, ça ne prend pas plus de temps qu’avec un perforateur.

Des chevilles adaptées au support:

Le type de cheville est particulièrement important.

Je privilégie les chevilles multimatériaux comme les crampons par exemple ou encore la référence Fischer DuoPower.

installation cheville dans mur en crepis
Il faut utiliser des chevilles adaptées au support. Ici une référence de la marque crampon pour matériaux creux

L’important, c’est que ces chevilles adhèrent bien dans le support.

Il faut aussi les enfoncer un peu plus loin dans le crépis pour que les chevilles s’ouvrent bien dans le matériau de construction plutôt que dans le crépis.

Installation et branchement du projecteur:

Après ces quelques astuces et règles de sécurité, voici la phase d’installation.

Je m’attarde plutôt ici sur la partie pratique de l’installation. J’ai déjà évoqué la partie théorique et le branchement électrique du détecteur de mouvement infrarouge ici dans un autre article.

Préparation du câble électrique:

Je commence par dénuder le câble électrique d’alimentation du projecteur extérieur.

Je garde un peu de longueur d’isolant du câble électrique qui doit rentrer dans le projecteur pour assurer l’étanchéité.

J’utilise pour dénuder correctement un petit outil bien pratique, l’Ergostrip de Knipex.

cable électrique pour luminaire extérieur
L’outil à dégainer Knipex est pratique pour enlever l’isolant du câble électrique

Pose de la patère (boitier support):

Une fois le cable dénuder, je positionne le boitier du détecteur de niveau et je fais les tracés pour les deux percements.

Dans un cas idéal, il faut que le cable remonte légèrement dans le boitier et que le joint d’étanchéité du projecteur soit légèrement plus haut que le niveau de sortie du câble dans le mur.

Ainsi, si l’eau vient à couler derrière le projecteur, le cable électrique ne servira pas de gouttière et l’eau ne s’infiltrera pas dans le projecteur.

travaux mise en place d'un luminaire extérieur
Présentation du support du projecteur pour repérer les emplacements pour les perçages

J’ai indiqué précédemment comment je procède pour percer dans du crépis pour ne pas avoir de problème.

Au moment de fixer le boitier au mur, je m’assure bien que le câble rentre dans le boitier en assurant l’étanchéité.

L’installation se fait évidemment de niveau.

projecteur à LED pour extérieur IP44
Le cable doit entrer à l’intérieur du boitier, et il faut s’assurer de l’étanchéité.
pose d'un spote led extérieur avec détecteur intégré
installation de niveau

Connexion électrique du projecteur led extérieur:

Ensuite, il ne me reste plus qu’à réaliser les connexions électriques dans le boitier du projecteur LED extérieur.

Il y a deux informations importantes à savoir:

  • Ici, j’ai utilisé du 5G1,5mm2 pour le cablage électrique. Il me restait en fait une chute de la bonne longueur pour faire ce câblage électrique. Un cable électrique 3G 1,5mm2 aurait suffit. Je n’utilise que trois fils pour le branchement électrique (Marron pour la phase, bleu pour le neutre et vert-jaune pour la terre), mais je conserve les deux autres fils qui peuvent servir plus tard, on ne sais jamais.
  • Je laisse volontairement un peu de longueur à l’intérieur du luminaire pour une éventuelle intervention ou dépannage, ou encore si un jour le client souhaite changer d’éclairage extérieur.
comment installer des projecteurs exterieurs led
Il faut laisser un peu de fil électrique pour une éventuelle intervention plus tard

Je ferme ensuite le projecteur.

La connexion électrique se fait au moment de la fermeture du projecteur LED Theben, au niveau des dominos de branchement.

installation d'un Projecteur Led extérieur Theben Luxa
La connexion électrique se fait en assemblant les deux parties (patère de fixation et projecteur LED)

Réglage du temps de détection et de la luminosité:

Avant de remettre le courant électrique, je positionne les curseurs de réglage de la cellule de détection infrarouge dans la position de test.

  • Icone T.
  • Icone Soleil.

Ces curseurs sont situés derrière la cellule de détection et se manipulent facilement.

Pour le réglage, il faut suivre les indications de la notice du projecteur.

information pour réglage d'un projecteur LEd avec détecteur IR
Notice d’installation du Projecteur Led extérieur

Un obturateur est fourni pour réduire le champ de détection. Il se fixe sur la cellule infrarouge du projecteur LED Theben.

réglage détecteur infrarouge Theben
Cellule de détection du Projecteur Led extérieur Theben
comment régler un Projecteur Led extérieur
Les réglages du Projecteur extérieur à LED Theben sont accessibles

Conclusion:

L’installation d’un projecteur n’est pas très compliquée quand on respecte les étapes de montage.

Encore faut il prendre gare à la sécurité électrique, à l’aspect étanchéité et être soigneux au niveau du perçage dans le crépis.

Au delà de ça, c’est à la portée de tout bricoleur.

Enfin voici une information pour les pros qui débutent et qui souhaitent pourvoir chiffrer le cout en main d’oeuvre. L’installation, le réglage, le nettoyage du chantier et le rangement des outils me prend environ 30 minutes.
