CAP électricien : programme, épreuves et tous les cours pour réviser

Un candidat au CAP électricien doit savoir tirer ses lignes, câbler un tableau et un va-et-vient proprement, mais le jour de l'examen, ce qui fait la différence, c'est souvent ce qui se passe avant et après le câblage : lire le dossier, choisir le bon matériel, consigner avant d'intervenir, mesurer et expliquer ce que l'on a fait. Cette page rassemble ce qu'il faut savoir du diplôme, d'après son référentiel officiel, et vous donne un parcours de révision complet à travers les chapitres de notre cours d'électricité.

Si vous êtes adulte et que vous envisagez le CAP pour changer de métier, lisez aussi notre article sur la reconversion professionnelle par le CAP électricien ; ici, on se concentre sur le contenu du diplôme et la façon de le préparer.

Ce que prépare le CAP électricien, et pour quels métiers

Le CAP électricien a remplacé en 2020 l'ancien CAP Préparation et réalisation d'ouvrages électriques (PROELEC), dont la dernière session a eu lieu en 2019. Son référentiel est large : il couvre le métier « depuis le point de production de l'énergie jusqu'aux utilisations ». Le titulaire peut travailler dans le bâtiment (logement, tertiaire, industriel), l'industrie, les réseaux, les infrastructures (éclairage public, installations de recharge de véhicules) ou encore la domotique et les réseaux de communication.

Le référentiel décrit cinq activités : la préparation des opérations, la réalisation, la mise en service, la maintenance et la communication, cette dernière étant transversale. Il précise surtout le niveau d'autonomie attendu : après un temps de pratique, le titulaire du CAP réalise seul une installation ; la préparation, la mise en service et la maintenance préventive se font sous la responsabilité d'un personnel plus qualifié. Autrement dit, le CAP forme un exécutant solide, pas encore un chef d'équipe.

Les emplois cités par le référentiel sont clairs : électricien, installateur électricien, installateur domotique, câbleur (fibre optique, réseau, cuivre), monteur électricien, tableautier. En pratique, la majorité des diplômés commencent comme électricien en entreprise du bâtiment, sur du neuf ou de la rénovation.

Comment préparer le CAP électricien

Le diplôme est ouvert par plusieurs voies, toutes reconnues par la fiche RNCP38401 de France Compétences.

La préparation à distance attire beaucoup d'adultes. Elle est possible pour la théorie, mais les épreuves sont pratiques : sans heures de câblage sur un vrai plan de travail, l'EP1 est très difficile. Nous détaillons les avantages et les limites de cette formule dans l'article CAP électricien : peut-on se former à distance ?

Les épreuves du CAP électricien

Le référentiel organise le diplôme en trois blocs professionnels, chacun certifié par une épreuve. Les coefficients et durées ci-dessous sont ceux du règlement d'examen annexé à l'arrêté du diplôme (annexe II b, reprise par l'arrêté modificatif du 19 avril 2019) ; la durée ne concerne que les candidats en épreuve ponctuelle, les autres étant évalués en CCF.

L'EP1 pèse à elle seule plus que les deux autres réunies : c'est la grande épreuve de câblage, sur le plateau technique, à partir d'un dossier. L'EP2 vérifie que vous savez mesurer, contrôler et valider ce qui a été réalisé. L'EP3 porte sur une opération de maintenance préventive et le remplacement d'un matériel, avec une part de communication vers l'usager. Les enseignements généraux complètent l'examen : français, histoire-géographie et enseignement moral et civique ; mathématiques et physique-chimie ; éducation physique et sportive ; prévention-santé-environnement. Sur ce dernier point, deux textes se superposent : le règlement d'examen de la spécialité, écrit en 2018, compte la PSE dans l'EP1, alors que l'arrêté du 30 août 2019 sur les unités générales du CAP en fait une épreuve à part entière, de coefficient 1, comme la fiche RNCP qui la présente en bloc séparé. Préparez-la comme une épreuve distincte et vérifiez les coefficients sur votre convocation. Une langue vivante peut s'ajouter en épreuve facultative, ainsi qu'une unité de mobilité d'après la fiche RNCP. Les élèves et les apprentis présentent aussi un chef-d'œuvre, préparé pendant la formation et soutenu à l'oral ; sa note entre dans le calcul de la moyenne du diplôme.

Côté sécurité, le référentiel est explicite : les savoirs de santé et sécurité au travail incluent l'application des règles liées à l'habilitation B1V. C'est le niveau attendu d'un exécutant qui travaille hors tension, y compris au voisinage renforcé, sous la direction d'un chargé de travaux.

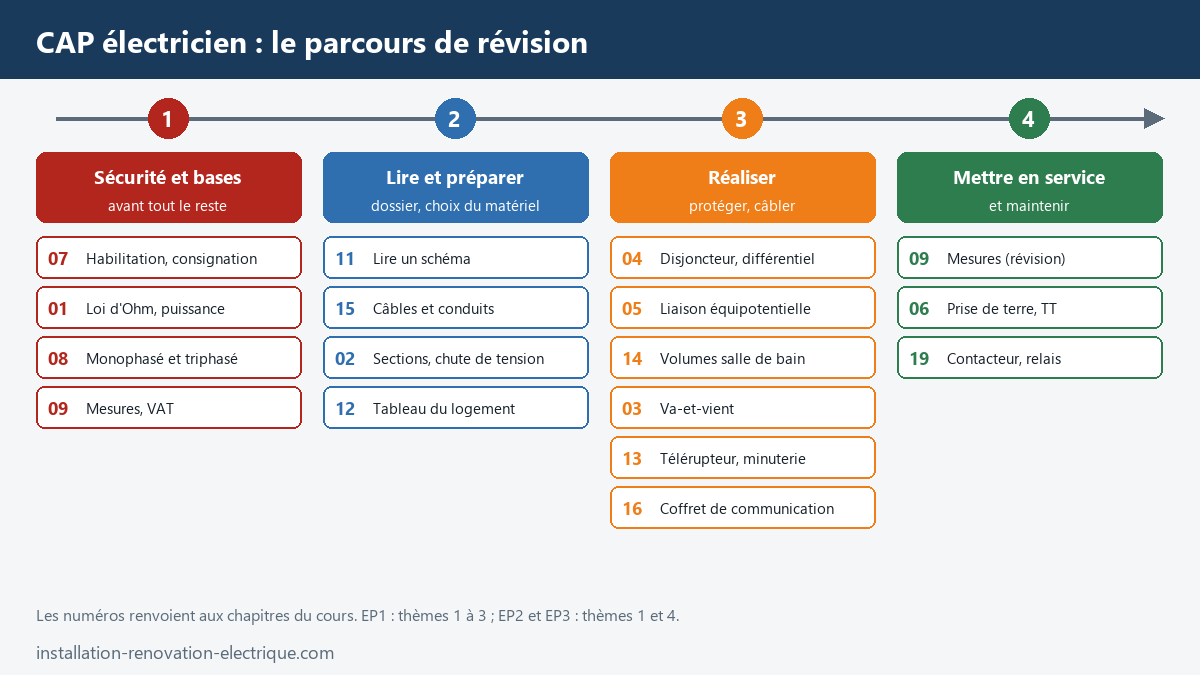

Le parcours de révision, chapitre par chapitre

Nos cours sont écrits pour être lus dans un ordre précis : chaque chapitre s'appuie sur les précédents. Pour le CAP, suivez les quatre thèmes ci-dessous : 24 chapitres en tout, dont quatre de niveau bac pro, à lire pour la seule partie utile au CAP. Chaque chapitre contient des exercices corrigés dont les premiers sont au niveau CAP.

Thème 1 : la sécurité et les bases

• Habilitation électrique : symboles, zones et consignation : à lire en premier, car la consignation et la vérification d'absence de tension sont observées dans toutes les épreuves.
• Loi d'Ohm et grandeurs électriques : tension, courant, résistance et puissance, les quatre grandeurs dont dépendent tous les calculs suivants.
• Monophasé et triphasé : comprendre le 230 V et le 400 V avant de câbler une alimentation triphasée.
• Production, transport et distribution de l'électricité : de la centrale à la prise, pourquoi on transporte en haute tension, quels sont les niveaux de tension et comment se fait le branchement d'un logement ; c'est la première rubrique des savoirs du référentiel.
• Les mesures en électricité : multimètre, VAT, isolement et terre, avec les gestes qui seront notés en EP2.

Thème 2 : lire le dossier et préparer

• Lire un schéma électrique : symboles, schéma développé, unifilaire et architectural, la base de la compétence CO1.
• Désignation des câbles et des conduits : savoir lire « R2V 3G2,5 » ou « ICTA 20 » dans une liste de matériel.
• Disjoncteur et différentiel : rôle de chaque appareil, calibres et sensibilités, à connaître avant d'associer une section à une protection et de répartir un tableau.
• Sections de câble et chute de tension : associer section et protection, et vérifier une chute de tension simple.
• Compteur, puissance souscrite et facture d'électricité : disjoncteur de branchement, kVA et heures creuses, à connaître avant de répartir les circuits d'un tableau.
• Tableau électrique d'un logement : répartition des circuits et des protections selon la NF C 15-100, le cœur de nombreux sujets d'EP1.

Thème 3 : protéger et réaliser l'installation

• Pose des canalisations électriques : encastré, apparent, goulotte, fixations selon le support et rayons de courbure, autant de gestes du métier qui se voient sur l'ouvrage fini.
• Prise de terre et régimes de neutre : chapitre de niveau bac pro ; au CAP, retenez surtout le schéma TT du logement et la mesure de la résistance de terre ; le reste relève du bac pro.
• Liaison équipotentielle : conducteurs de protection, sections et liaison de la salle d'eau.
• Volumes de la salle de bain : ce qu'on a le droit de poser dans chaque volume, question classique à l'écrit.
• Schéma va-et-vient : le montage que tout candidat doit câbler sans hésiter, permutateur compris.
• Télérupteur, minuterie, double allumage : les autres commandes d'éclairage, souvent présentes dans un sujet de logement ou de parties communes.
• Chauffage électrique, fil pilote et chauffe-eau : circuits dédiés, sections, calibres et contacteur heures creuses, des départs présents dans presque tous les tableaux de logement.
• VMC et ventilation du logement : circuit dédié, protection et raccordement du caisson, pour une fonction d'usage que le référentiel nomme expressément.
• Coffret de communication, grades et RJ45 : le référentiel inclut les réseaux de communication, ne faites pas l'impasse.
• Domotique et KNX : chapitre de niveau bac pro ; au CAP, lisez le principe du bus et sa comparaison avec le câblage traditionnel, car le référentiel cite les bus de données et le métier d'installateur domotique.
• Contacteur et relais thermique : chapitre de niveau bac pro ; le référentiel couvre aussi l'industrie, et un contacteur jour/nuit ou une commande de moteur simple peuvent tomber.

Thème 4 : mettre en service et maintenir

• Reprenez le chapitre sur les mesures avec un œil d'examinateur : dans quel ordre contrôler, quelle valeur attendre, que noter sur le document de mise en service.
• Mise en service d'une installation électrique : l'ordre des contrôles hors tension puis sous tension, l'autocontrôle et l'attestation de conformité, soit le déroulé de l'EP2.
• Maintenance préventive et corrective : chapitre de niveau bac pro ; pour l'EP3, retenez la maintenance préventive, la gamme d'opérations et le remplacement d'un matériel, et laissez les indicateurs de côté.

Si vous voulez aller plus loin, cinq chapitres de niveau bac pro prolongent des secteurs cités par le référentiel du CAP : le réseau VDI et la fibre optique, pour le métier de câbleur ; les capteurs et détecteurs ; l'éclairage de sécurité ; l'installation d'une borne de recharge ; et la lecture des plans du bâtiment (échelles, cotes, coupes), utile pour le dossier de l'EP1. Le chapitre sur la méthode de dépannage prépare la suite : le diagnostic d'une panne n'est évalué qu'à partir du bac pro.

Conseils pour l'examen

Le dossier avant le câblage

En EP1, les candidats qui échouent ont rarement mal câblé ; ils ont souvent mal lu. Prenez le temps de parcourir tout le dossier : schéma, liste de matériel, plan, consignes particulières. Repérez les circuits, cochez le matériel reçu, notez les sections et les calibres imposés. Dix minutes de lecture évitent une heure de recâblage.

La pratique, tous les jours

La main s'entraîne comme la tête. Refaites les montages de base (simple allumage, va-et-vient, télérupteur, prise commandée) jusqu'à les câbler sans regarder le schéma. Soignez le repérage, le serrage, les longueurs dénudées et le rangement des conducteurs dans le tableau : l'aspect de l'ouvrage compte dans la note. Les candidats en reconversion gagnent à réaliser au moins un tableau complet de logement avant l'examen.

La sécurité est notée

Un candidat qui intervient dans un tableau qui n'a pas été consigné, ou sans avoir vérifié lui-même l'absence de tension, se met en danger, et le jury peut arrêter l'épreuve. Connaissez la séquence par cœur (séparer, condamner, identifier, vérifier l'absence de tension avec un VAT contrôlé avant et après), même si, en entreprise, c'est le chargé de consignation qui la réalise. Les mesures et essais sous tension de l'EP2 se font avec les EPI, sur consigne de l'examinateur.

Expliquer ce que l'on fait

Les compétences CO8 et CO9 portent sur la communication. À la fin d'une mise en service ou d'une maintenance, entraînez-vous à expliquer en deux ou trois phrases ce que vous avez vérifié et pourquoi, comme si vous parliez à un chef de chantier ou à un client.

Et après le CAP électricien

Le référentiel prévoit deux suites naturelles : entrer dans la vie active comme ouvrier professionnel, ou poursuivre vers une première de bac pro ou un brevet professionnel. Le bac pro MELEC élargit vers l'industrie, les automatismes et les environnements connectés ; le BP électricien, préparé en alternance, forme un professionnel plus autonome, capable d'encadrer une petite équipe.

Dans l'entreprise, votre habilitation sera délivrée par l'employeur, sur la base d'une formation adaptée à ce qu'il vous confie : B1V pour exécuter des travaux, BR pour dépanner, BC pour consigner. Le diplôme ne vaut pas habilitation. Notre page consacrée à l'habilitation électrique détaille chaque symbole et la démarche, et l'article sur la norme NF C 18-510 explique le texte de référence. Plus tard, des qualifications comme l'IRVE ou le photovoltaïque viendront compléter le CAP ; nous expliquons comment obtenir la qualification IRVE.

Testez-vous

Question 1. Quelle épreuve du CAP électricien a le plus gros coefficient, et que certifie-t-elle ?

Question 2. Quel symbole d'habilitation le référentiel du CAP cite-t-il, et qui délivre l'habilitation ?

Question 3. Un adulte qui a travaillé huit mois comme aide-électricien s'inscrit au CAP en formation continue. Doit-il faire les 14 semaines de PFMP ?

Sources

• Légifrance, Arrêté du 8 février 2018 portant création du CAP électricien, version en vigueur : règlement d'examen (annexe II b), coefficients et durées des épreuves.
• Légifrance, arrêté du 30 août 2019 fixant les unités générales du CAP : PSE en unité générale de coefficient 1, unités facultatives.
• Légifrance, arrêté du 28 novembre 2019 sur l'évaluation du chef-d'œuvre au CAP.
• Éduscol STI, Référentiel du CAP électricien : activités, compétences, règlement d'examen, définition des épreuves et PFMP.
• France Compétences, fiche RNCP38401, CAP Électricien : blocs de compétences, voies d'accès et métiers visés.
• INRS, L'habilitation électrique (ED 6127) : symboles et démarche d'habilitation par l'employeur.
