Bac pro MELEC : programme, épreuves et cours pour réviser

Par rapport au CAP, le bac pro MELEC demande de passer du « je câble ce qu'on me donne » au « je comprends pourquoi c'est câblé ainsi, et je sais le régler ou le dépanner ». Les calculs prennent plus de place, l'industrie aussi : moteurs, contacteurs, automates. Cette page explique ce que contient le diplôme rénové, d'après l'arrêté publié au Journal officiel et la fiche RNCP, puis propose un parcours de révision à travers les chapitres de notre cours d'électricité.

Ce que prépare le bac pro MELEC, et pour quels métiers

Le titulaire du bac pro MELEC intervient sur les installations électriques et les réseaux de communication, de la production d'énergie jusqu'à son utilisation. Les secteurs cités par le référentiel sont les réseaux, les infrastructures, les quartiers et zones d'activités, le bâtiment (résidentiel, tertiaire, industriel), l'industrie et les systèmes énergétiques autonomes ou embarqués. Le mot « connectés » du titre n'est pas décoratif : domotique, gestion technique du bâtiment, réseaux VDI et objets communicants font partie du métier.

Les activités sont les mêmes que celles du CAP (préparation, réalisation, mise en service, maintenance, communication), mais avec un niveau de responsabilité supérieur. Le référentiel ajoute notamment la répartition des tâches en fonction des habilitations des équipiers, la coordination avec les autres corps d'état, le dépannage et le conseil au client, à qui l'on peut proposer une modification ou une amélioration de son installation.

Parmi les emplois cités par le référentiel : électricien, électrotechnicien, installateur électricien, installateur domotique, technicien fibre optique, réseau, cuivre, monteur électricien, tableautier, technicien de maintenance, technicien de dépannage. Selon l'entreprise, un bachelier MELEC peut rapidement prendre en charge un petit chantier ou une tournée de maintenance.

Comment préparer le bac pro MELEC

Le diplôme se prépare au lycée professionnel, en apprentissage, en formation continue ou en contrat de professionnalisation ; il est aussi accessible en candidature individuelle et par la VAE. La voie scolaire comprend 22 semaines de formation en milieu professionnel, fixées par l'arrêté. Un titulaire du CAP électricien peut en principe rejoindre le cursus en première professionnelle.

Le mode d'évaluation dépend de la voie. Les élèves des établissements publics ou privés sous contrat, les apprentis de CFA habilités et les stagiaires de la formation continue publique passent les épreuves professionnelles en contrôle en cours de formation (CCF). Les autres candidats, dont ceux qui se préparent à distance ou justifient de trois années d'activité professionnelle, passent des épreuves ponctuelles. Pour financer un parcours d'adulte, voyez notre article sur le financement des formations d'électricien en activité.

Les épreuves du bac pro MELEC rénové

Le règlement d'examen de l'arrêté du 8 janvier 2024 organise les épreuves professionnelles ainsi. Les durées indiquées concernent les candidats en épreuve ponctuelle ; l'E33 et l'E34 sont des écrits de 2 h pour presque tous les candidats.

E31 à E34 forment ensemble l'épreuve E3, « épreuve pratique prenant en compte la formation en milieu professionnel », de coefficient 11. Avec l'E2, les épreuves professionnelles pèsent donc 14 points de coefficient, contre 5 pour le français et l'histoire-géographie-EMC (E51 et E52, 2,5 chacune), 2 pour la langue vivante (E4), 1 pour les arts appliqués (E6), 1 pour l'EPS (E7) et 3 pour l'épreuve scientifique et technique E1 (mathématiques et physique-chimie, 1,5 chacune). Retenez surtout que l'E31 à elle seule vaut 7 : c'est là que se joue le diplôme.

Deux points propres à la voie professionnelle actuelle. Les candidats évalués en CCF doivent tenir un portfolio « activités en entreprise » : des fiches qui décrivent chaque activité menée en PFMP, avec une analyse de ce qui a réussi ou posé problème. Il sert d'appui aux bilans avec le tuteur ; il est recommandé, mais pas obligatoire, pour les candidats en ponctuel. Les élèves et apprentis présentent aussi un projet (l'ancien chef-d'œuvre, renommé dans le règlement d'examen à compter de la session 2026). Il n'a pas de coefficient propre : on compte l'écart de sa note par rapport à 10, affecté d'un coefficient 2. Au-dessus de 10, ces points s'ajoutent au total ; en dessous, ils s'en retranchent. Il se prépare donc sérieusement.

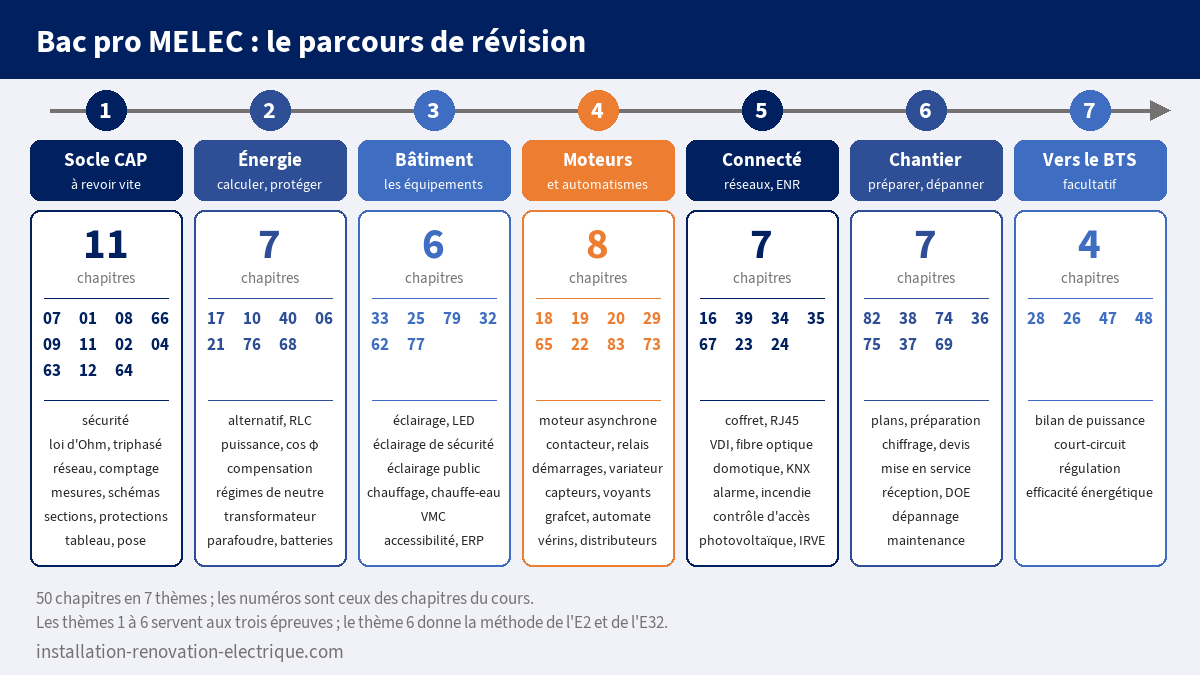

Le parcours de révision, chapitre par chapitre

Nos chapitres sont conçus pour être enchaînés. Chacun comporte des exercices corrigés dont une partie est au niveau bac pro. Le parcours compte 50 chapitres répartis en sept thèmes : suivez-les dans l'ordre, le dernier est facultatif. Trois chapitres ont été écrits pour le BP électricien ; ils sont signalés et servent aussi au bac pro.

Thème 1 : le socle du CAP, à revoir vite

• Habilitation électrique : symboles, zones et consignation : au bac pro, on attend aussi que vous sachiez qui fait quoi sur un chantier (chargé de travaux, chargé de consignation).
• Loi d'Ohm et grandeurs électriques : les calculs de base doivent être automatiques.
• Monophasé et triphasé : tensions simples et composées, couplage, indispensable avant les moteurs.
• Production, transport et distribution de l'électricité : centrales, niveaux de tension et postes de transformation, pour situer une installation dans le réseau comme le demande le référentiel.
• Les mesures en électricité : isolement, continuité, terre, la base de la mise en service évaluée en E31.
• Lire un schéma électrique : l'E2 repose sur l'exploitation d'un dossier.
• Sections de câble et chute de tension : un calcul de chute de tension est un classique de la préparation.
• Disjoncteur et différentiel : choisir et justifier une protection.
• Compteur, puissance souscrite et facture d'électricité : le référentiel du bac pro demande de savoir interpréter une facture d'énergie.
• Tableau électrique d'un logement : la base de nombreux sujets de préparation et de réalisation.
• Pose des canalisations électriques : modes de pose, fixations selon le support et rayons de courbure, des règles de l'art qui se voient sur l'ouvrage en E31.

Si l'installation du logement n'est pas encore sûre, reprenez aussi le parcours du CAP électricien : va-et-vient, télérupteur, salle de bain, liaison équipotentielle, câbles et conduits.

Thème 2 : l'énergie, les réseaux et la protection

• Courant alternatif et circuits RLC : impédance et déphasage, pour comprendre le facteur de puissance.
• Puissance en triphasé et facteur de puissance : P = √3 × U × I × cos φ, et ce que coûte un mauvais cos φ.
• Compensation de l'énergie réactive : dimensionner une batterie de condensateurs avec Q_c = P × (tan φ₁ − tan φ₂), la suite directe du chapitre précédent.
• Régimes de neutre TT, TN, IT : au bac pro, les trois schémas et leur logique de protection sont au programme.
• Le transformateur : rapport de transformation, plaque signalétique, transformateur de commande des armoires.
• Parafoudre et protection contre la foudre : types 1, 2 et 3, grandeurs caractéristiques et règles de câblage d'un parafoudre.
• Batteries et stockage d'énergie : capacité en Ah, énergie en Wh, associations série et parallèle ; le stockage est une rubrique propre au référentiel du bac pro.

Thème 3 : les équipements du bâtiment

• Éclairage et photométrie : flux, éclairement, calcul du nombre de luminaires par la méthode du flux, et gradation DALI.
• Éclairage de sécurité ERP : BAES et maintenance, fréquents dans les sujets tertiaires.
• Éclairage public : armoire de commande, départs, protection des candélabres et chute de tension sur un départ long, pour le secteur des infrastructures.
• Chauffage électrique, fil pilote et chauffe-eau : chapitre du CAP à revoir pour le fil pilote, le délestage et le contacteur heures creuses.
• VMC et ventilation du logement : chapitre du CAP, à revoir pour le simple flux, le double flux, le circuit dédié et le raccordement.
• Accessibilité PMR et ERP : chapitre écrit pour le BP ; classement des ERP, hauteur des commandes et éclairage des cheminements, utiles dès qu'un sujet porte sur un bâtiment tertiaire.

Thème 4 : les moteurs et les automatismes

• Moteur asynchrone triphasé : plaque signalétique, couplage, glissement, le moteur que vous rencontrerez partout.
• Contacteur et relais thermique : schéma de puissance et schéma de commande, marche-arrêt avec auto-maintien.
• Démarrage direct, inversion, étoile-triangle : les montages qui tombent en E31 et les pannes qui tombent en E32.
• Variateur de vitesse : chapitre de niveau BTS ; au bac pro, retenez le rôle du variateur, son raccordement et les paramètres de base (plaque moteur, rampes, consignes), qui se règlent en E31, et laissez l'électronique de puissance.
• Capteurs et détecteurs : inductif, capacitif, photoélectrique, sorties PNP et NPN, raccordement à une entrée d'automate ; à lire avant le grafcet.
• Grafcet et automate programmable : lire un grafcet, câbler les entrées et sorties, paramétrer.
• Dialogue homme-machine : boutons, voyants et écrans : couleurs des boutons-poussoirs et des voyants selon la NF EN 60204-1, câblage sur les entrées et sorties de l'automate, pages et alarmes d'un écran tactile.
• Pneumatique et hydraulique : vérins, distributeurs et électrovannes ; l'énergie fluidique figure au référentiel, et c'est l'électricien qui câble la commande de ces actionneurs.

Thème 5 : les environnements connectés et les énergies nouvelles

• Coffret de communication, grades et RJ45 : câblage VDI et tests de liaison.
• Réseau VDI, câblage structuré et fibre optique : baie de brassage, liens permanents, catégories de câbles et recette d'un lien en tertiaire.
• Domotique et KNX : bus, adresses physiques et adresses de groupe, gestion technique du bâtiment ; le paramétrage fait partie de ce qui est évalué en E31.
• Alarme intrusion et sécurité incendie : centrale, détecteurs, catégories de SSI et types d'équipement d'alarme, avec ce qui relève ou non de l'électricien.
• Contrôle d'accès, interphonie et vidéosurveillance : gâches et ventouses, portiers, caméras IP alimentées en PoE.
• Installation photovoltaïque : chaîne de modules, onduleur, protections côté continu.
• Borne de recharge IRVE : circuit dédié, protections, pilotage.

Thème 6 : préparer, mettre en service, dépanner

• Lire les plans du bâtiment et la maquette numérique (BIM) : plans de niveau, coupes, échelles, réservations et plans de synthèse, puis maquette au format IFC ; à lire avant la préparation de chantier, puisque l'E2 part d'un dossier.
• Préparation de chantier : lire le dossier, établir la liste de matériel, le quantitatif et le planning, soit l'esprit de l'E2.
• Chiffrage et devis en électricité : chapitre écrit pour le BP ; déboursé sec et prix de vente, pour voir ce que devient un quantitatif.
• Mise en service d'une installation électrique : chapitre du CAP à maîtriser ; ordre des contrôles, autocontrôle et attestation de conformité, soit la seconde moitié de l'E31.
• Réception de chantier, DOE et évaluation des risques : chapitre écrit pour le BP ; réserves, dossier des ouvrages exécutés et analyse des risques d'une situation de travail.
• Dépannage électrique, méthode de diagnostic : symptômes, hypothèses, mesures, pannes types et compte rendu, c'est-à-dire la compétence « diagnostiquer un dysfonctionnement » de l'E32.
• Maintenance préventive et corrective : plan de maintenance, gamme d'opérations et indicateurs, pour replacer le dépannage dans la vie d'une installation.

Thème 7 : pour ceux qui visent le BTS

• Bilan de puissance, ku et ks : dimensionner une alimentation, première marche vers le BTS ; la première partie (somme des puissances, ku, ks) sert dès l'E2.
• Calcul du courant de court-circuit : comprendre le pouvoir de coupure d'un disjoncteur.
• Régulation et asservissement : le référentiel du bac pro cite la régulation parmi les types de commande ; lisez le principe de la boucle fermée, les correcteurs relèvent du BTS.
• Efficacité énergétique et plan de comptage : pour relier comptage, variateurs et compensation à la facture d'un site.

Conseils pour l'examen

Le dossier et le portfolio

L'E2 est une épreuve de préparation : on vous demande de comprendre un besoin, de choisir une solution parmi des solutions préétablies et de compléter des documents. Entraînez-vous sur des dossiers réels, catalogues de fabricants et logiciels métier à l'appui. En CCF, tenez votre portfolio à jour après chaque période en entreprise : une fiche écrite le soir même vaut mieux que dix fiches reconstituées à la fin de l'année.

La pratique, avec un temps long

En ponctuel, l'E31 dure 12 heures. Il faut tenir le rythme, organiser son poste, et garder du temps pour les essais, les réglages et le paramétrage : une installation câblée mais non mise en service perd une grande partie des points. Entraînez-vous à des réalisations complètes, de la pose au procès-verbal de mise en service.

Le dépannage, avec méthode

En E32, le jury regarde votre démarche plus que la vitesse. Constatez le symptôme, lisez le schéma, formulez des hypothèses, vérifiez-les par des mesures (sous tension avec l'habilitation et les EPI quand il faut une tension ou un courant, hors tension pour une continuité ou un isolement), concluez, consignez, remplacez, puis déconsignez et vérifiez le bon fonctionnement. Dites à voix haute ce que vous faites : une démarche argumentée qui échoue vaut mieux qu'un remplacement au hasard qui réussit.

La sécurité avant tout

Consignation, vérification d'absence de tension, EPI adaptés : aucun examinateur ne laisse passer le remplacement d'un matériel dans une armoire non consignée, ni une mesure sous tension sans EPI. Au bac pro, sachez aussi expliquer quel symbole d'habilitation convient à chaque tâche.

Et après le bac pro MELEC

Le bac pro MELEC permet d'entrer directement dans la vie active, mais il ouvre aussi la voie au BTS Électrotechnique, la poursuite la plus directe, en lycée ou en alternance. Les chapitres de niveau BTS de notre cours (court-circuit, sélectivité, harmoniques, poste HTA) sont un bon moyen de mesurer la marche avant de s'inscrire.

Dans l'entreprise, l'habilitation reste délivrée par l'employeur, après une formation adaptée aux tâches confiées. Un bachelier MELEC se voit souvent confier des symboles d'exécutant et d'intervention (B1V, BR), parfois de chargé de travaux (B2V) ou de consignation (BC) avec l'expérience. Notre page sur l'habilitation électrique détaille chaque symbole ; l'article sur la norme NF C 18-510 présente le texte de référence. Les qualifications de spécialité viennent ensuite, comme l'IRVE ou le photovoltaïque, dont nous racontons une formation QualiPV Elec.

Testez-vous

Question 1. Quelle est l'épreuve la plus lourde du bac pro MELEC rénové, et combien de temps dure-t-elle en ponctuel ?

Question 2. Un élève de lycée public est évalué en CCF. Le portfolio « activités en entreprise » est-il facultatif pour lui ?

Question 3. En E32, un moteur ne démarre plus. Remettez la démarche dans l'ordre : remplacer le matériel, consigner, constater le symptôme, vérifier le fonctionnement, mesurer, formuler des hypothèses.

Sources

• Légifrance, arrêté du 8 janvier 2024 portant création de la spécialité « Métiers de l'électricité et de ses environnements connectés », version en vigueur : première session 2026, 22 semaines de PFMP, règlement d'examen.
• France Compétences, fiche RNCP38878 : blocs de compétences, modalités d'évaluation, voies d'accès et métiers visés.
• Éduscol STI, présentation du bac pro MELEC : secteurs, activités et tâches professionnelles.
